Universidade Federal Rural de Pernambuco – UFRPE
Unidade acadêmica do Cabo de Santo Agostinho – UACSA
Curso de Engenharia Civil
Disciplina de Hidráulica Geral
Professor Maurício Pimenta
Lista de exercícios de hidráulica 1 (Orifícios, condutos forçados e
bombas)

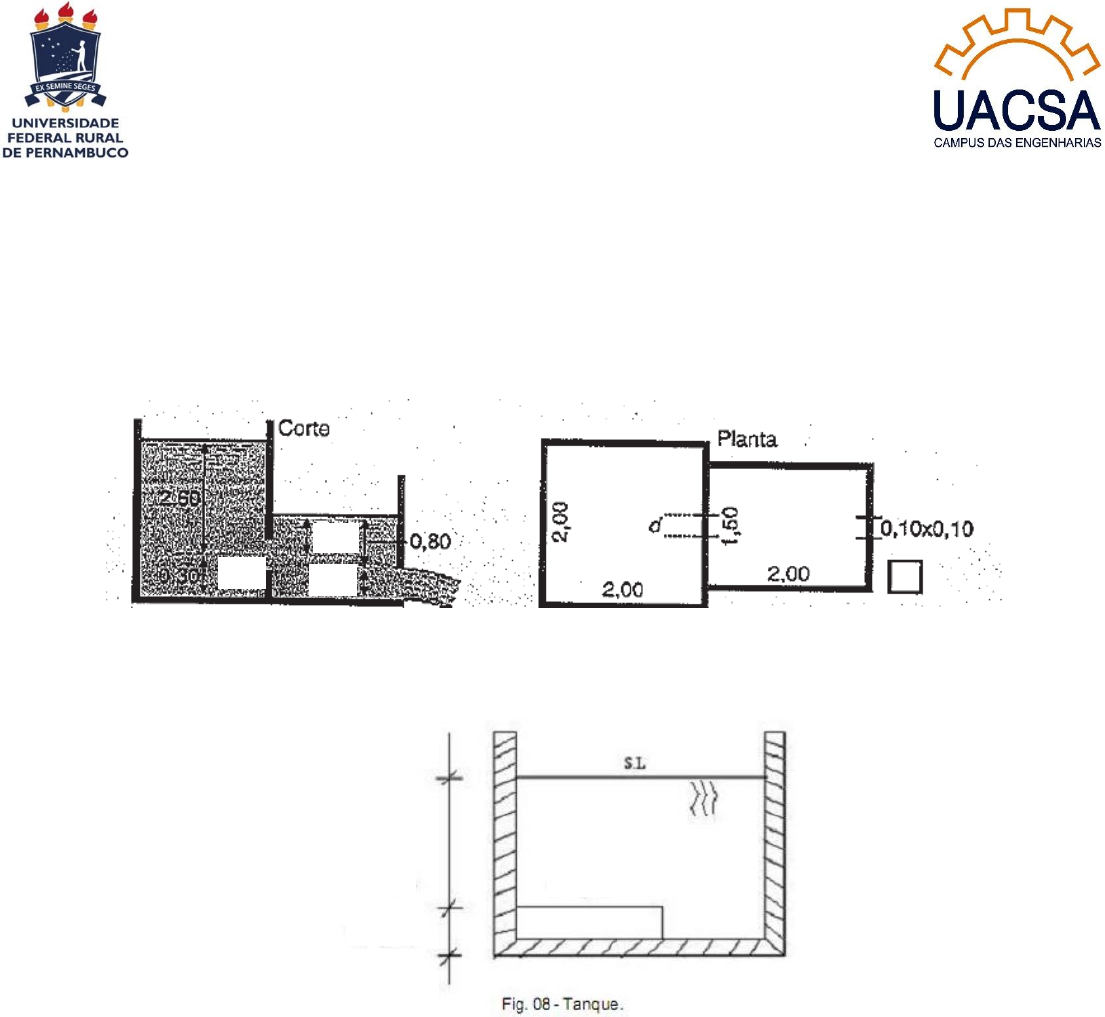

1 - Em uma fábrica encontra-se a instalação indicada no esquema abaixo, compreendendo dois
tanques de chapas metálicas, em comunicação por um orifício circular de diâmetro d. Determinar o
valor máximo de d para que não haja transbordamento no segundo tanque. No segundo tanque há
um orifício quadrado com supressão de uma face.







2 - Você recebeu a tarefa de uma empresa de recursos hídricos para determinar a descarga de um
orifício retangular (contração incompleta) que está localizado junto ao fundo e a uma parede lateral
de um tanque em aberto, conforme esquema da figura 8. Dados - Coeficiente de descarga (Cd) =
0,61







3- Determinar a altura “h” no reservatório, para que este abasteça simultaneamente aos três
chuveiros mostrados na figura a seguir utilizando tubos de PVC nas seguintes condições:
• Vazão de cada chuveiro: 0,30 l/s
• Diâmetro dos trechos 6-5 e 5,4: 21,6 mm
• Diâmetro dos trechos 5-3,4-2 e 4-1: 17 mm
• Pressão dinâmica no chuveiro: 0,2kgf/cm²
2,6
0,4
0,7
0,2
b=0,2 m
h=0,6 m b=0,8 m
Obs.: Utilizar a equação de Fair-Whipple-Hsiao para os cálculos de perda de carga
 Considerar o coeficiente de perda de carga do registro de gaveta igual ao do registro de
globo
4 – Dimensionar o conjunto motor bomba do exemplo 1 da aula do dia 05/05/21 (Problema do
edifício) e calcule o custo mensal médio de energia elétrica (pegar o valor do Kwh na conta da
Celpe)
5- Dimensione a instalação elevatória esquematizada abaixo (Diâmetros, potência do conjunto
motor-bomba). E calcule o custo mensal médio de energia elétrica (pegar o valor do Kwh na conta
da Celpe)

Dados:
• Material da tubulação: ferro fundido
• Vazão: 30l/s
• Comprimento recalque: 100 m
• Comprimento sucção: 10m
• Rendimento do conjunto motorbomba: 75%
• Funcionamento contínuo do sistema
