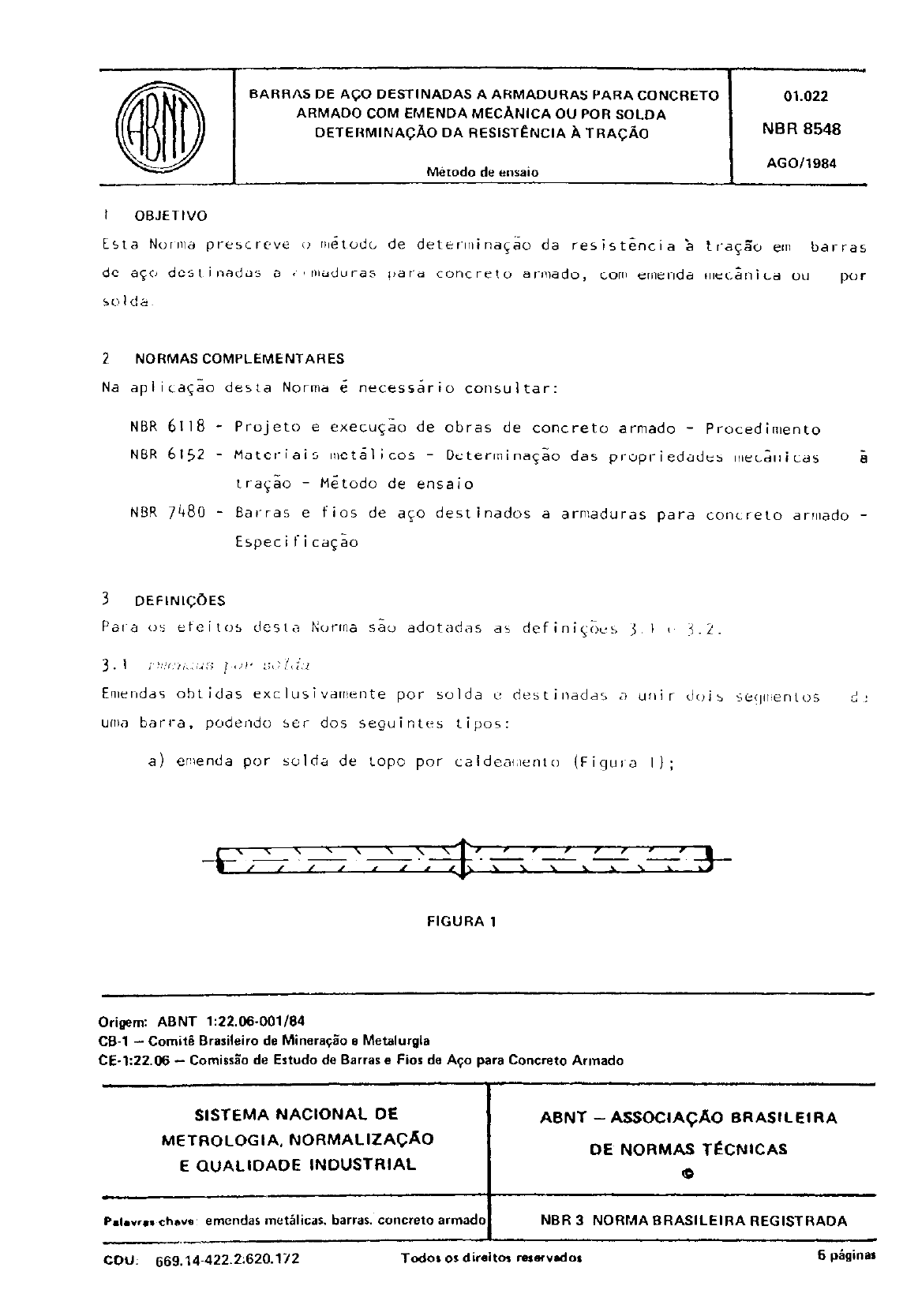

BAHRAS DE AC0 DESTINADAS A ARMADURAS PARA CONCRETO 01.022
ARMADO COM EMENDA MECANICA OU POR SOLDA
DETERMINACAO DA RESIST~NCIA A TRAQiO NBR 8548
---. MBrodo de ens&
AGO11984
I OBJETIVO
2 NORMAS COMPLEMENTARES
Na apiica$ao de.sta Nor~rla 6 necessario consultar:
NBR 6118 - Projeto e execu~& de obras de concrete armado - Procedimento
NBR 6152 - Mater-iais lwtilicos - Determinaqk das propriedades cwecanicas a
tra$k - Metodo de ensaio
NBR 7480 - Bat-ras e fios de a$o destinados a arnmduras para conireto amado -
Especiiicagk
FIGURA 1
Origem: ABM 1:22.06-001/84
CB-1 - ComitC Brarileiro de Minersqio B Metaluqla
CE-1:22.1X - Comirsio de Ertudo do Barras e Fios de Aqo para Concrete Armado
SISTEMA NACIONAL DE ABNT -ASSOClA@O BAASILEIRA
METROLOGIA. NORMALIZACAO OE NORMAS TtCNICAS
E QUALIDADE INDUSTRIAL e
P.~.~..,~chws~ emendas metalicas. barras. concrete armado NBR 3 NORMA BRASILEIRA REGISTRADA
CD”: 669.14.422.2~620.172 Todo% os dirsltos resavdor 6 phginar
2 NBR 854811984
b) emenda por solda de topo corn eletrodo (Figura 2);
FIGURA 2
C) emenda por solda transpassada corn eletrodo (Figura 3);
FIGURA 3
d) emenda por solda corn barras justapostas corn eletrodo (Figura 4);
FlGURA4
e) emenda por solda de qualquer outro tipo que nao OS citados anteriormen-
te.
Emendas obtidas predominantemente por luvas e destinadas a unir dois segmentos
de uma barra, podendo set- dos seguintes tipos:
a) emenda corn luva rosqueada (Figura 5);
FIGURA 5
NBR 8548/1984 3
b) emenda corn luva prensada (Figura 6);
FIGURA 6
C) emenda corn luva preenchida (Figura 7);
r’ ’ ’ - ’ ’ ’ I I I / ,
#,,I f-y/, \\’ ” 1 \ k -\ \
FIGURA 7
d) emenda corn luva de qualquer outro tipo que nao OS citados anteriormente,
ou corn outro dispositivo mecanico qualquer.
4 EXECUCifO DO ENSAIO
4. 1 Amos Lraqm
A amostragem dew ser realizada de acordo corn a NBR 7480.
4.2 corps-de-provu
4.2. 1 corpo-de-prova de barTas corn mcudns pr scZda
E constituido de uma emenda entre duas barras conforme a Figura 8, onde a dimen
-
sao minima para o comprimento "E" 6 dada pela equas%:
R = 10d + 100
Onde:
R = comprimento, em mm
d = diametro nominal da barra, conforme NBR 7480
EMENDA
_-.-.-. ,-. -
FIGURA 8 - Corpode-prom para e&&o de rotina de emenda par solda
4 NBR 8548/1984
4.2.2 Corpo-de-prom de barras corn emenda maciinica
4.2.2.1 E constituido de uma emenda entre duas barras conforme mostra a Figura
9, onde a dimensao minima para"k~"e 1000 mm e a dimensk minima para "a" 6 da -
da pela equa+:
c = 10d + 100
onde:
I: = comprimento, em mm
d = diametro nominal da barra, conforme NBR 7480
EMENDA
I 1
FlGURA9 - Corps-de-prow paraensaio de qualificafkde emendas meciinicas
4.2.2.2 OS corpos-de-prova destinados ao ensaio de trac$o para controle de qua
lidade de retina de emendas mecanicas devem atender ao que ests estabelecido em
4.2.1, ou seja, n.Zo 6 necessario o comprimento adicional T,"
4.3 mm?edimento
a) adequar o comprimento do corpo-de-prova da barra emendada par solda 5
maquina de ensaio;
b) conduzir o ensaio de traqk de acordo con as NBR 6152 e NBR 7480, no
que couber, a fim de determinar o valor da carga de ruptura;
c) calcular o valor da resist&cia conventional 5 ruptura, utilizando o
valor nominal da area da se$.k da barra e observar o local da ruptura.
4.3.2 rmcodincntos para bmras corn emenda mcc&ica
4.3.2.1 Procedimento para a qualifica$% de emenda mecanica:
a) cortar a parte"Rl"do corpo-de-prova, conforme mostra a Figura 9, e
adequar o seu comprimento a maquina de ensaio;
b) conduzir o ensaio de trasao corn a parte"tl"do corpo-de-prova, de
acordo corn as NBR 6152 e NBR 7480, no qua couber, a fim de determi-
nar a resistencia de escoamento e a resistencia conventional 2 rup-
tura, utilizando o valor nominal da srea da se& da barra;
NBR X549/1984 *
c) adequar o comprimento da parte restante do corpo-de-prova contendo a
emenda mecsnica 5 mzquina de traG:o, marcando sobre o mesmo urn t re-
cho, que dew canter a emenda, de dez vezes o diametro nominal da
barra, a fim de determinar o alongamento;
d) adaptar urn extensometro ao corpo-de-prova e tracionar ate atingir
uma tensso igual a 702 do valor da resistencia ao escoamento do seg-
mento da barra sem emenda, determinado conforme a alinea b desta
su bs+o, sem ultrapassar, pot-&, 80% do valor da resistencia carac-
teristica de escoamento “F
yk
” da categoria do aso empregado, confor-
me NBR 7480 e NBR 6118;
e) calcular o alongamento do segment0 da barra corn emenda, tendo por ba
se o trecho marcado, e retirar 0 extensEmetr0;
f) aumentar a carga ate atingir uma ten&o de 2 a 4% maior do que o va-
lor da resistencia de escoamento do segment0 da barra sem emenda;
g) reduzir a carga at< atingir uma tensao igual ou inferior a 20% do va -
lor da resistencia de escoamento do segmento da barra sem emenda;
h) aumentar novamente a carga at& a ruptura do corpo-de-prova;
i) calcular a tenGo conventional a ruptura, utilizando o valor nominal
da area da sesao, e observar o local da ruptura.
4.3.2.2 Procedimento para controle de qualidade de retina de emenda mecanica:
a) adequar o conlprimento do corpo-de-prova que conten a emenda mec;ini-
ca a m.Squina de tragao;
b) conduzir o ensaio de traG:o de acordo corn a NBR 6152, no que couber,
a fim de determinar o valor da carga de ruptura;
c) calcular o valor de resistgncia conventional 2 ruptura, utilizandoo
valor nominal da area da se@o da barra, e observar o local da ruptu -
ra.
5 RESULTADOS
0 laboratorio deve fornecer urn certificado no qual devem constar:
a) dados fornecidos pelo interessado juntamente corn a amostra;
b) identificaGao dos corpos-de-prova;
c) valores de todas as propriedades mecanicas obtidos nos ensaios;
d) IocalizasSo da ruptura do segment0 emendado. No case de emenda por solda de
topo, o certificado dew fornecer ainda a distsncia da ruptura ao centro da
solda, em mm.
