Modelos em Rede
 Modelos de rede podem ser utilizados em diversas áreas tais
como transportes, energia e comunicações para modelagem de
diversos tipos de problemas.

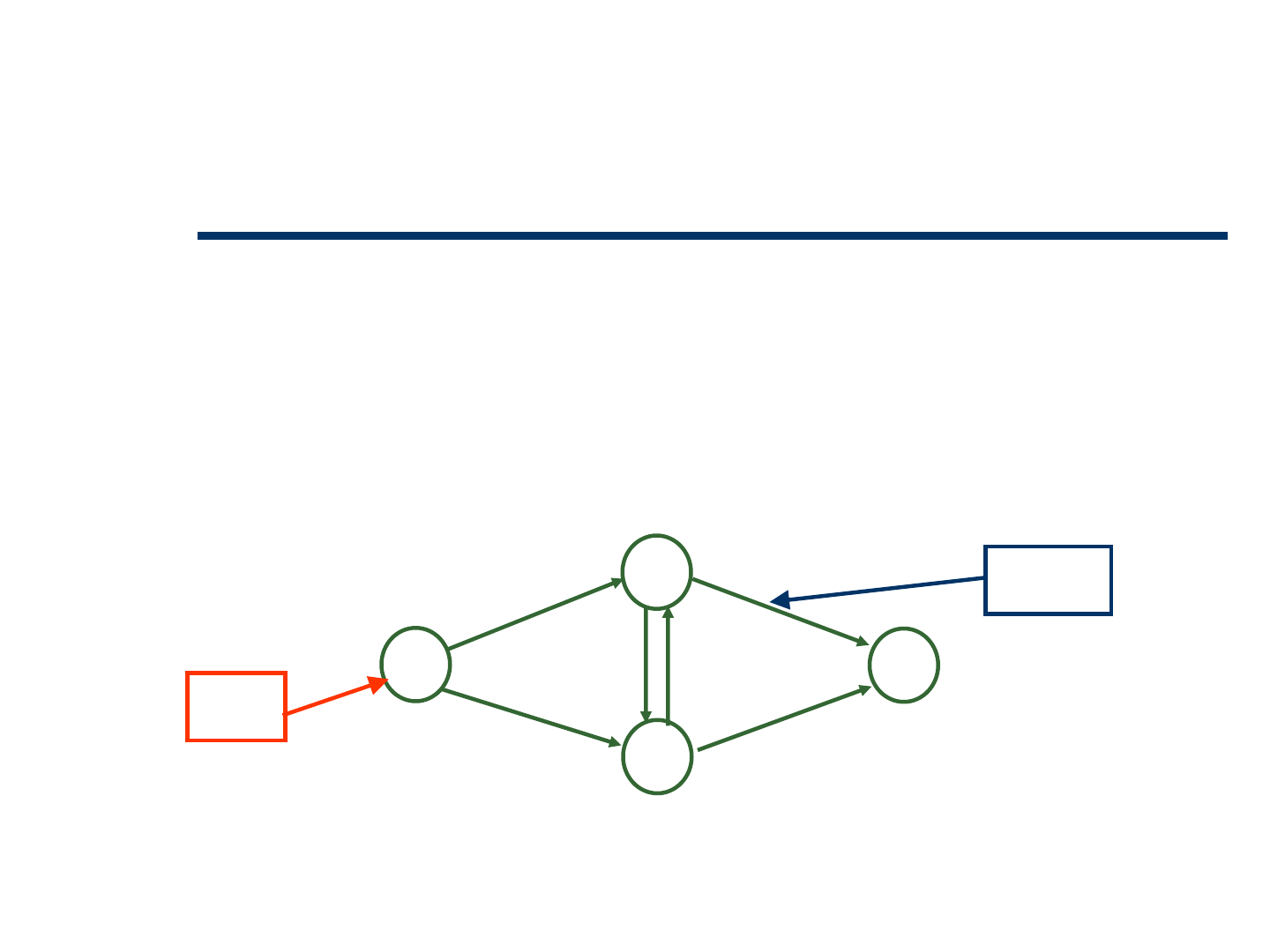

 Uma rede é um conjunto de vértices ou nós ligados entre si por
um conjunto de arcos.
Nós
arcos
Programação Linear
Problemas de Rede
 Um grande número de problemas de tomadas de
decisão no mundo real estão categorizados como
Problemas de Fluxo de Rede:
 Rede de Distribuição;
 Problemas do Menor Caminho;
 Problemas de Fluxo Máximo;
 Problemas de Transporte/Designação.
Caso Frod Brasil
 A Frod Brasil terá duas fábricas no Brasil, uma na Bahia e outra
em São Paulo e está estudando a forma de distribuição de seus
carros para as diversas revendas de Minas Gerais.
 A seguir é apresentado a possível rede de distribuição dos
veículos, seus custos de transporte unitários, demandas por
revenda e capacidade das fábricas.
 Formule o Problema de LP que resolva as rotas que devem ser
seguidas a partir das fábricas para atender as diversas revendas.
Problemas de Rede de Distribuição
 Caso Frod Brasil
SP
1
BA
2
3
4
5
6
7
-500
-600
+200
+300
+250
+350
+350
40
20
20
25
25
35
40
10
10
10 10
10 15
oferta
demanda
 Variáveis de Decisão
 Xii – Nº de Carro remetidos de i para j
 Exemplo:
 X14 – Nº de Carro remetidos de 1 para 4

 Função-Objetiva = Minimizar o Custo de Distribuição

76
656756474536
272423151314
10
101015253525
402010402010
X
XXXXXX
XXXXXXMin



Problemas de Rede de Distribuição
 Caso Frod Brasil
Regra de Fluxo Balanceado
 Uma maneira de modelar um problema de rede, é seguir
a Regra Fluxo Balanceado para cada nó.
 No Caso de Oferta Total = Demanda Total



















nó do
andaOferta/Dem
nó no
 saídas de total

nó no
entradas de total
Regra de Fluxo Balanceado


















nó do
andaOferta/Dem
nó no
 saídas de total

nó no
entradas de total


















nó do
andaOferta/Dem
nó no
 saídas de total

nó no
entradas de total
 Caso a Oferta Total > Demanda Total


 Caso a Oferta Total < Demanda Total

Problemas de Rede de Distribuição
 Caso Frod Brasil
 Como a oferta total é menor que a demanda total
devemos utilizar a seguinte restrição em todos os nós.

 Entradas – Saídas < Oferta / Demanda do nó
Caso Frod Brasil
Usando Excel
Caso Frod Brasil
Usando Excel
Problemas de Menor Caminho
 Se considerarmos uma rede na qual o arco signifique a
distância entre dois pontos (nós) e desejarmos achar a
rota que une estes pontos com distância mínima,
teremos um problema do tipo do Menor caminho.
 Este tipo de problema pode ser generalizado e aplicado
a distribuição de energia, renovação de frota de veículos
entre outros.
Problemas de Menor Caminho
Exemplo
 Considere a rede abaixo que representa a ligação
rodoviária entre duas cidades. O tamanho dos arcos
representa a distância entre as Cidades (nós).
A B
4
3
2
1
40
30
30
30
20
20
20
 Este problema pode ser visto como um problema de
rede de distribuição com uma fonte(A)= -1 e um
demanda (B)=+1 e os demais sem demanda ou fonte
(=0)

A B
4
3
2
1
40
30
30
30
20
20
20
Problemas de Menor Caminho
Exemplo
[-1] [+1]
Problemas de Menor Caminho Exemplo
Problemas de Menor Caminho
Solução
Solução proposta:
•de A para 1;
•de 1 para 4;
•de 4 para B.
Problemas de Rede
Problema do Fluxo Máximo
 Neste tipo de problema temos uma rede de nos e arcos e
desejamos que o maior fluxo de uma grandeza possa
fluir de um determinado nó para outro.
 Neste tipo de problema mais de um caminho pode ser
utilizado simultaneamente.
 Aplicações
 Rede de distribuição de água, luz, gás e tráfego na internet.
 Como resolver o problema?
 Adicionar um arco artificial ligando o ponto de saída (A) ao
ponto de chegada (B).
 Maximizar o fluxo no arco artificial criado.
 Utilizar a regra de balanceamento de redes
 As grandezas associadas aos arcos são o fluxo máximos em
cada trecho da rede, portanto restrições no modelo
 O Valor de Oferta/Demanda em cada nó é igual a zero
Problemas de Rede
Problema do Fluxo Máximo
Problema do Fluxo Máximo
Exemplo - Lindo
30
30
A B
4
3
2
1
40
30
20
20
40
Problema do Fluxo Máximo
Exemplo - Lindo
Fórmulas de Balanceamento do nó usam SUMIF
Problema do Fluxo Máximo
Exemplo - Excel
Problema do Fluxo Máximo
Exemplo - Excel
Problema do Fluxo Máximo
Solução - Excel
