Laboratório Prático: Montagem do Circuito Elétrico Simples

Acesse o simulador no link: encurtador.com.br/kwTX1

1º Passo: No “Kit para montar o Circuito DC”, selecione os seguintes componentes que
utilizaremos nesse circuito elétrico que são: bateria, interruptor e lâmpada (Figura 01).

NOTA: Em um circuito elétrico real, não podem faltar os dispositivos de proteção do
circuito, tais como fusíveis e disjuntores. Nesse simulador não temos a opção de inserir
os elementos de proteção que são obrigatórios nos circuitos reais.

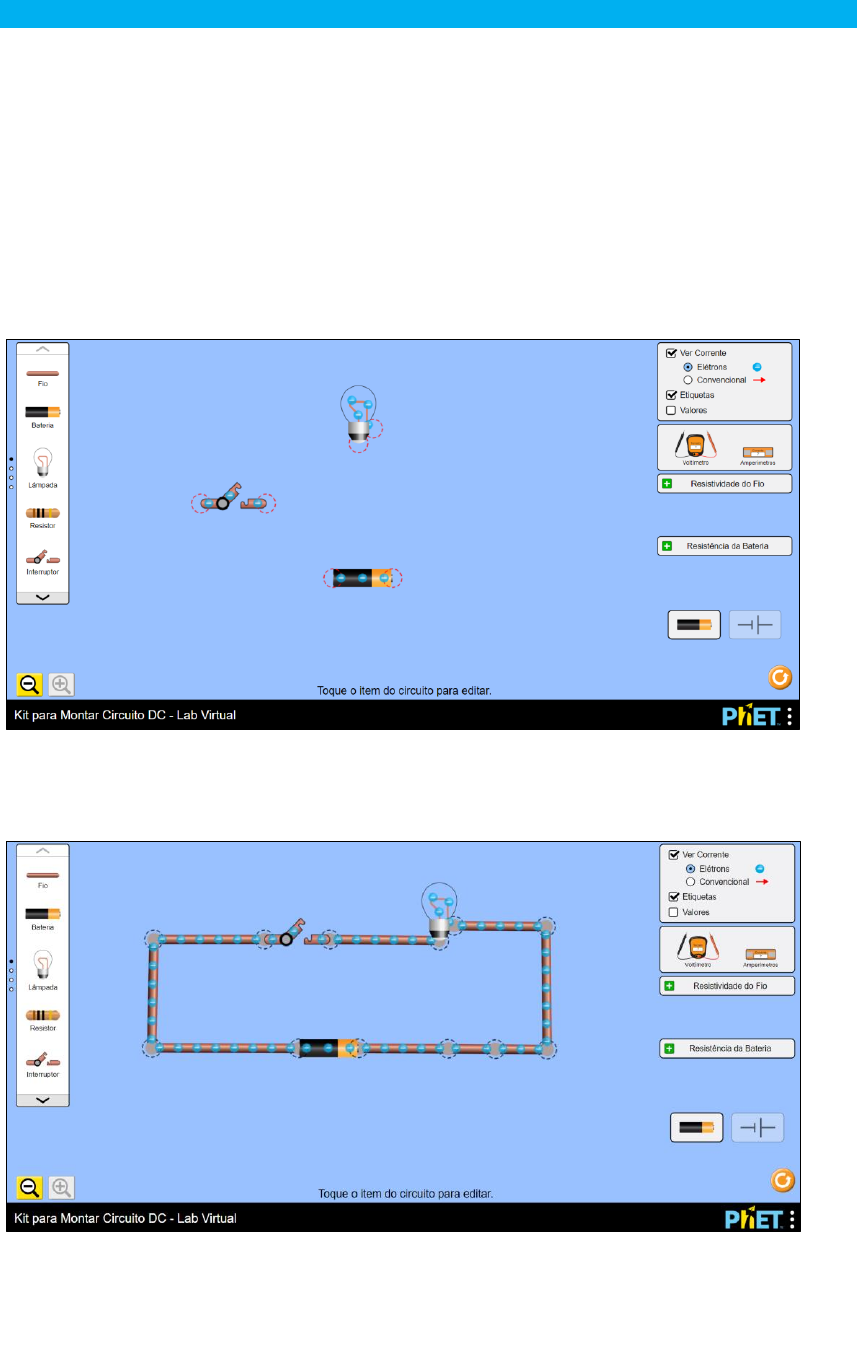

Figura 01: Selecionando os componentes

2º Passo: Em seguida, utilize o fio condutor para completar as ligações (Figura 02).


Figura 02: Montagem do Circuito




3º Passo: Acione o interruptor para ligar a lâmpada. Visualize as duas maneiras de
representar o sentido da corrente clicando nas opções “elétrons e convencional” (Figura
03).


Figura 03: Visualizando o funcionamento do circuito


4º Passo: Utilize o Voltímetro para medir a tensão da bateria (Figura 04).

Figura 04: Medindo a tensão da bateria com o Voltímetro


5º Passo: Diminua a tensão da bateria para 1,5v e observe o comportamento da
lâmpada (Figura 05).

Figura 05: Alterando a tensão da bateria
6º Passo: Adicione a amperímetro para medir a corrente elétrica do circuito. Altere o
valor da tensão da bateria para 12v e observe o resultado (Figura 06).


Figura 06: Medindo a corrente elétrica do circuito

7º Passo: Adicione uma nova lâmpada ao circuito e observe o resultado (Figura 07).


Figura 07: Medindo a corrente elétrica do circuito
