Palavras-chave: Sondagem. Ulagem. Embarcação 2 páginas
Tabelas de sondagem/ulagem
NBR 8223JUL./1992
Origem: Projeto NB-711/91
CB-07 - Comitê Brasileiro de Construção Naval
CE-07:000.03 - Comissão de Estudo de Projeto
NBR 8223 - Shipbuilding - Preparation of sounding and ullage tables - Procedure
Descriptors: Sounding. Ullage. Ship
Esta Norma substitui a NBR 8223/83
Procedimento
1 Objetivo
Esta Norma estabelece os requisitos mínimos e critérios
que devem constar de uma tabela de sondagem/ula-
gem.
2 Definições
Para os efeitos desta Norma são adotadas as definições
de 2.1 a 2.4.
2.1 Escala de sondagem
Valores ordenados do comprimento da parte imersa da
sonda, correspondentes aos diferentes volumes (ver
Figura).
2.2 Escala de ulagem
Valores ordenados do comprimento da parte emersa da
sonda, correspondentes aos diferentes volumes (ver
Figura).
2.3 Tabela de sondagem/ulagem
Tabela que relaciona os volumes de cada compartimento,
com a respectiva escala de sondagem/ulagem.
2.4 Volume residual
Volume para o nível zero da escala de sondagem ou para
o nível máximo da escala de ulagem.
Nota: Se a sonda volta seca da sondagem/ulagem, só se pode
afirmar que o volume efetivamente ocupado pelo líquido
está entre zero e o volume residual do compasso em
questão, ficando indeterminado o volume exato.

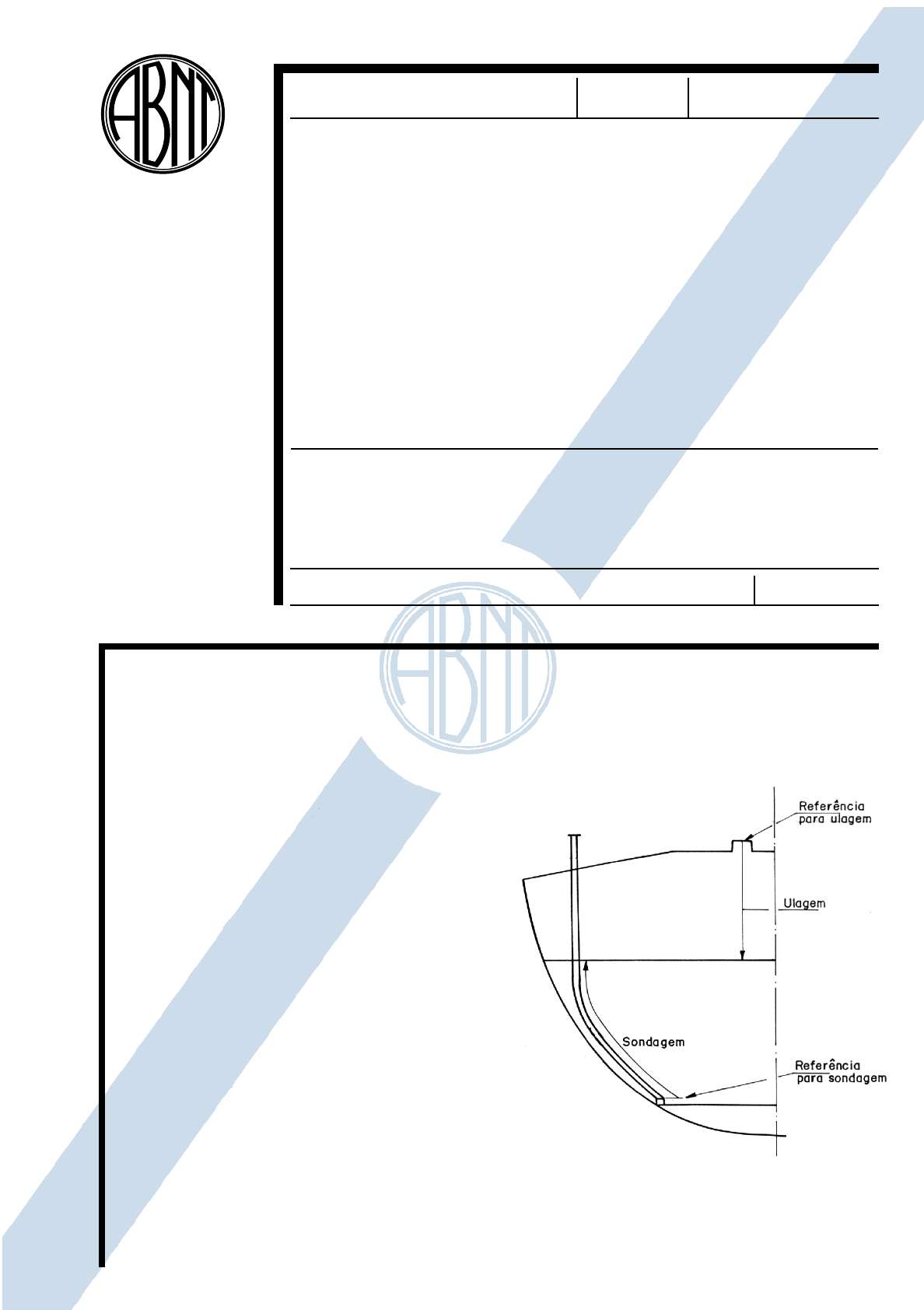

Figura
2 NBR 8223/1992
3 Condições específicas
3.1 O conjunto de tabelas de sondagem/ulagem de uma
embarcação deve conter um anexo com as seguintes in-
formações:
a) localização (convés ou plataforma, e distâncias
longitudinal e transversal com indicação das refe-
rências) das cabeças de sondagem e/ou das tam-
pas de ulagem;
b) desenho mostrando a localização esquemática
dos compartimentos;
c) as seguintes características da embarcação,
- comprimento total;
- comprimento entre perpendiculares;
- boca moldada;
- pontal moldado;
- calado moldado de projeto.
3.2 Para a determinação do volume de um compartimen-
to quando a embarcação estiver compassada, deve-se
ter, no mínimo, dois compassos de referência pela popa e
um pela proa. Estes compassos devem cobrir todas as
condições de viagem apresentadas no folheto de compas-
so e estabilidade.
3.2.1 Podem ser utilizadas duas formas de apresentar a
tabela de sondagem/ulagem, para esta determinação:
a) tabela calculada para vários compassos, inclusive
compasso zero, interpolando-se os volumes quan-
do se deseja um compasso intermediário;
b) tabela para embarcação sem compasso e correção
a ser aplicada ao valor lido na sondagem/ulagem
para obter-se o valor de entrada na escala de
sondagem/ulagem; esta correção é específica pa-
ra compasso de referência.
3.3 O intervalo entre duas leituras consecutivas da esca-
la de sondagem/ulagem deve ser:
a) mínimo - 1 cm, salvo para valores que indiquem o
preenchimento total do compartimento ou o valor
máximo da escala de ulagem;
b) m áxim o - ta l que a d iferença entre do is va lores con-
secutivos de volume não ultrapasse 5% do volume
total do compartimento.
3.4 O volume corresponde ao valor zero da sondagem ou
no valor máximo de ulagem deve representar o volume
residual.
3.5 Se forem fornecidos também pesos além do volume,
devem ser indicados os pesos específicos utilizados.
