COORDENAÇÃO DE ENGENHARIA ELÉTRICA - COEEL
Docente: Leonardo Souza Caires
Disciplina: Conversão Eletromecânica
Período: ________________
Data: ____/____/____
Graduação em Engenharia Elétrica
 Aluno(s) : ____________________________________________ Nota: _________

Atividade Complementar 5
Livro Vicent Del Toro - Fundamentos de Máquinas Elétricas

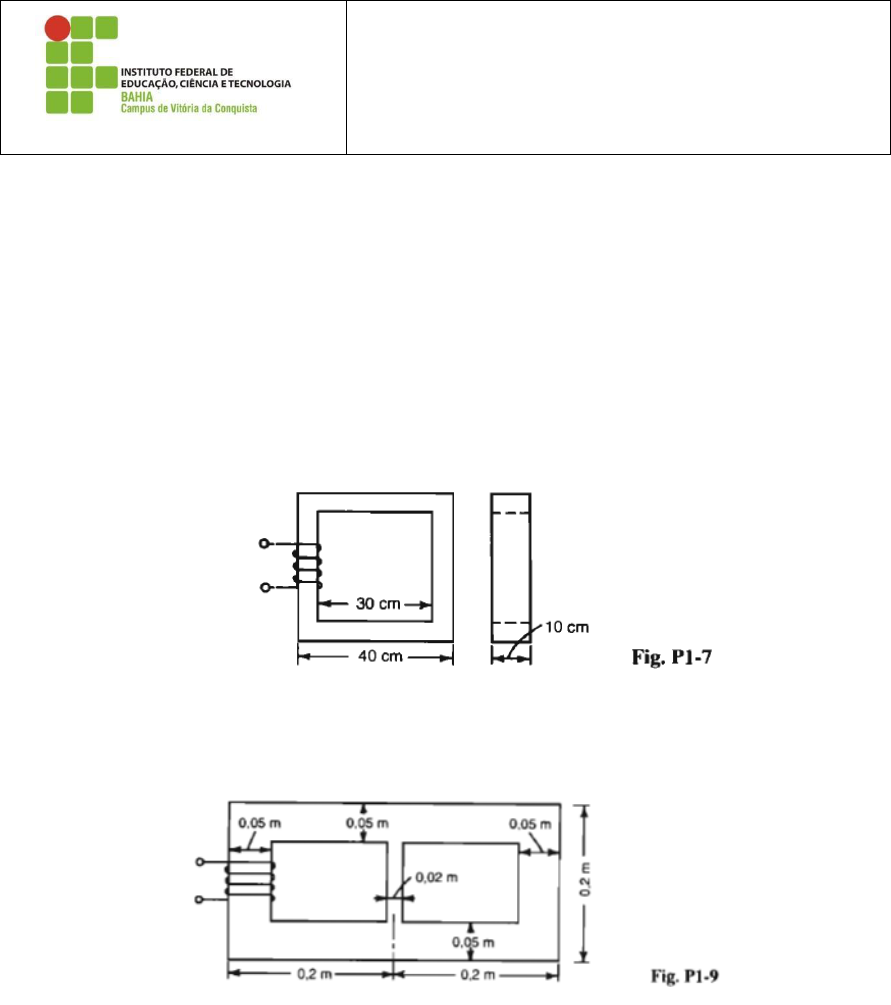

Questão 1.7 Um circuito magnético composto de chapas de aço-silício tem o formato quadrado
indicado na Fig. P1-7.
a) Calcule a Fmm necessária para produzir um fluxo no núcleo de 25.10⁻⁴ Wb.
b) Se a bobina tem 80 espiras, qual o valor da corrente que deve circular através da bobina?

Questão 1.9 No circuito magnético da Fig. P1-9, determine a Fmm da bobina necessária para
produzir um fluxo de 0,0014Wb na perna direita. A espessura do circuito magnético é de 0,04m e
é uniforma ao longo de todo o seu comprimento. É usado aço-silício médio.


Questão 1.27 No circuito magnético da Fig. P1-27, a área da seção transversal do entreferro é
0,0025m² e seu comprimento é 0,05cm. Além disso o núcleo de aço fundido tem um comprimento
médio de 0,2m e tem um enrolamento de 1000 espiras. Deseja-se operar o circuito com uma
densidade no entreferro de 1T.
a) Calcule a corrente necessária na bobina para estabelecer essa densidade no entreferro.
b) Calcule a enérgica armazenada no entreferro.
c) Calcule a enérgica armazenada na seção e aço fundido do circuito
d) Qual a indutância, em henrys, deste circuito magnético?



Livro do Fitzgerald - Máquinas Elétricas 6° Edição
Questão 1.12 O indutor da Figura 1.27 tem um núcleo de seção reta circular uniforme de área Ac,
Comprimento médio lc, permeabilidade relativa μr e um enrolamento de N espiras. Escreva uma
expressão para a indutância L.

Questão 1.14 O indutor do problema 1.13 deve operar com uma fonte de tensão de 60Hz. O indutor
da Figura 1.27 tem as seguintes dimensões:
Ac = 1,0cm²
lc = 15cm
g = 0,8mm
N = 480esp
μr = 1000
a) Supondo uma resistência de bobina desprezível, calcule a tensão eficaz no indutor que corresponde
a uma densidade de fluxo de pico no núcleo de 1,5T.
b) Sob essa condição de operação, calcule a corrente eficaz e a energia armazenada de pico.

Questão 1.22 O circuito magnético da Fig. 1.32 tem dois enrolamentos e dois entreferros. Pode-se
supor que o núcleo tenha permeabilidade infinita. As dimensões do núcleo são indicadas na figura.
a) Supondo que a bobina 1esteja conduzindo uma corrente I1 e a corrente na bobina 2 seja zero, calcule
(i) a densidade de fluxo magnético em cada um dos entreferros, (ii) o fluxo concatenado do
enrolamento 1 e (iii) o fluxo concatenado do enrolamento2.
b) Repita a parte (a), supondo uma corrente zero no enrolamento 1 e uma corrente I2 no enrolamento
2.
c) Repita a parte (a) supondo que a corrente do enrolamento 1 seja I1 e a corrente do enrolamento 2
seja I2.
d) Encontre as indutâncias próprias dos enrolamentos 1 e 2, e a indutância mútua entre os
enrolamentos.


Questão 1.23 O circuito magnético da Fig. 1.33 tem três enrolamentos. Os enrolamentos A e B tem N
espiras cada um e são enrolados nas duas pernas inferiores do núcleo. As dimensões do núcleo estão
na figura.
a) Encontre a indutância própria de cada um dos enrolamentos.
b) Encontre as indutâncias mútuas entres os três pares de enrolamentos.
c) Encontre a tensão induzida no enrolamento 1 quando as correntes Ia(t) e Ib(t) dos enrolamentos A
e B estão variando no tempo. Mostre que essa tensão pode ser usada para medir o desequilíbrio
(diferença) entre duas correntes senoidais de mesma frequência.
