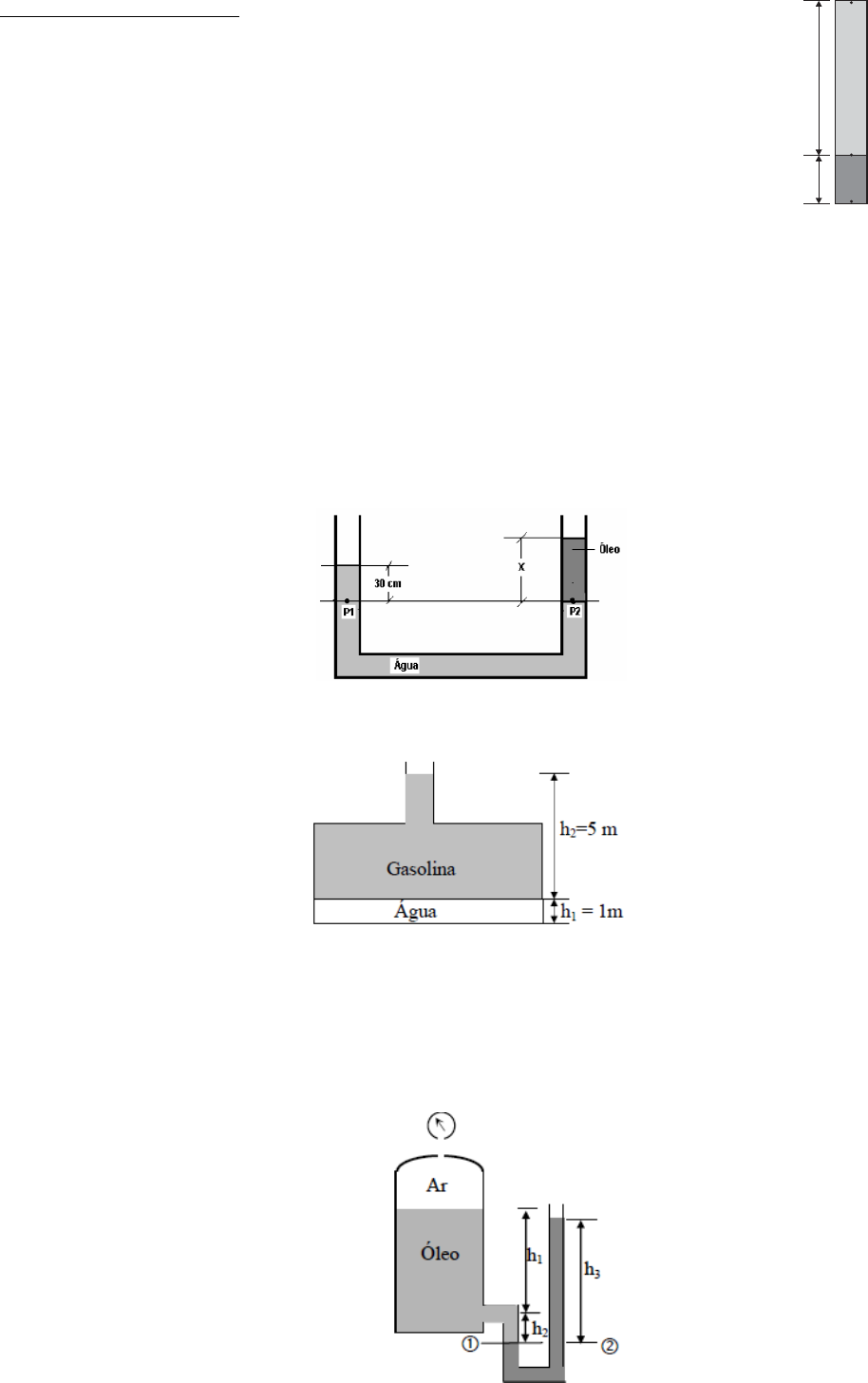

1 2ª Lista de Exercícios – Fenômenos de Transporte ESTÁTICA DOS FLUIDOS 1. A figura ao lado ilustra um recipiente cilíndrico totalmente fechado, contendo gás e óleo. A, B e C são pontos no interior do recipiente, estando A no seu tampo, C na sua base e B na interface gás-óleo. As massas específicas do óleo e do gás valem, respectivamente, 800 kg/m3 e 10 kg/m3. Sabendo-se que a pressão no ponto A vale 6kPa e que a gravidade local vale 10 m/s2, calcule a pressão no ponto C, em kPa. 2. A relação entre pressão e altura de coluna de um fluido permite medir pressões com o uso de manômetros. Considerando um manômetro de formato “U”, o que é INCORRETO afirmar sobre a sua utilização? A. É de grande aplicação na medição de baixas pressões ou diferencial de pressão muito baixo. B. É utilizado na medição de pressão positiva. C. É utilizado na medição de pressão negativa. D. É utilizado na medição de pressão diferencial. E. É utilizado na medição de pressão arterial. 3. Determine a distância x na figura, considerando que o peso específico da água e 9800 N/m3 e que o peso específico do óleo é 7350 N/m3. 4. A figura ao lado mostra um tanque de gasolina com infiltração de água. Se a densidade relativa da gasolina é 0,68 determine a pressão no fundo do tanque (γH2O = 9800 N/m3). 5. A água de um lago localizado em uma região montanhosa apresenta uma profundidade máxima de 40 m. Se a pressão barométrica local é 598 mmHg, determine a pressão absoluta na região mais profunda (γHg = 133 kN/m3 ). 6. Um tanque fechado contém ar comprimido e um óleo que apresenta densidade relativa de 0,9. O fluido utilizado no manômetro em “U” conectado ao tanque é o mercúrio (densidade relativa 13,6). Se h1 = 914 mm, h2 = 152 mm e h3 = 229 mm, determine a leitura do manômetro localizado no topo do tanque. D R A F T MECÂNICA DOS FLUIDOS 33 Questão 30 (Eng. de Petróleo Jr - Petrobras 2010/1) ENGENHEIRO(A) DE PETRÓLEO JÚNIOR 17 B 4,0 m 0,5 m Gás Óleo C A 66 A figura ao lado ilustra um recipiente cilíndrico totalmente fechado, contendo gás e óleo. A, B e C são pontos no inte- rior do recipiente, estando A no seu tampo, C na sua base e B na interface gás-óleo. As densidades do óleo e do gás valem, respectivamente, 0,8 g/cm3 e 0,01 g/cm3. Saben- do-se que a pressão no ponto A vale 6 kPa e que a gravi- dade local vale 10 m/s2, conclui-se que a pressão no ponto C, em kPa, vale (A) 4,0 (B) 6,0 (C) 6,4 (D) 10,0 (E) 10,4 67 A figura acima ilustra uma barra condutora AB apoiada sobre outras duas barras metálicas paralelas. As três bar- ras metálicas, cujas resistências são desprezíveis, for- mam, juntamente com o resistor de 2 , um circuito. O circuito encontra-se em um campo magnético uniforme de intensidade 3.10-2 T. A intensidade da corrente elétrica induzida no circuito, em miliamperes, quando a barra AB é deslocada para a esquerda com velocidade constante e igual a 0,6 m/s, é (A) 1,2 (B) 1,8 (C) 2,4 (D) 3,0 (E) 3,6 220 cm A B Considere o texto e a figura a seguir para reponder às questões de nos 68 e 69. Os tubos de perfuração utilizados em poços de petróleo são estruturas prismáticas sujeitas, principalmente, à tor- ção combinada com cargas axiais compressivas. Um es- tado plano de tensões referente a um ponto desse tipo de tubulação é mostrado na figura abaixo. 68 Com base na orientação das tensões normal e cisalhantes, as tensões principais atuantes nesse ponto são (A) ambas de compressão. (B) ambas de tração. (C) uma de tração e outra de compressão com módulos idênticos. (D) uma de tração e outra de compressão, sendo a de tra- ção a de maior módulo. (E) uma de tração e outra de compressão, sendo a de com- pressão a de maior módulo. 69 Considerando o material do tubo como elástico e linear, as correspondentes deformações que ocorrem nesse ponto são tais que (A) x = 0 , y 0 e xy = 0 (B) x 0 , y = 0 e xy 0 (C) x 0 , y 0 e xy = 0 (D) x = 0 , y 0 e xy 0 (E) x 0 , y 0 e xy 0 y y yx xy yx xy y x Resolução: Primeiramente, para prevenir erros, vamos passar as densidades dadas para o SI: ⇢o = 0,8 g cm3 = 0,8 10− 3kg 10− 6m3 = 800kg/ m3 ⇢g = 0,01 g cm3 = 0,01 10− 3kg 10− 6m3 = 10kg/ m3 Sendo ⇢o e ⇢g a massa específica do óleo e do gás, respectivamente. Agora no ponto C, se chamarmos a pressão exercida pela coluna de gás de Pg e a pressão exercida pela coluna de óleo de Po, temos que a pressão no ponto C (PC ) será: PC = PA + Pg + Po PC = PA + ⇢gghg + ⇢ogho PC = 6k + 10 ⇥ 10 ⇥ 4 + 800 ⇥ 10 ⇥ 0,5 PC = 6k + 0,4k + 4k PC = 10,4kPa Obs.: Perceba como as pressões podem ser somadas escalarmente e inde- pendem do formato do recipiente. ⌥ ⌃ ⌅ ⇧ Alternativa (E) Material de uso exclusivo de Rafael Pinheiro Amantéa portador do CPF 059.711.216-93. É vedada, por quaisquer meios e a qualquer título, a sua reprodução, cópia, divulgação e distribuição. Sujeitando-se o infrator à responsabilização civil e criminal. 0 5 9 .7 1 1 .2 1 6 -9 3 0 5 9 .7 1 1 .2 1 6 -9 3 0 5 9 .7 1 1 .2 1 6 -9 3 0 5 9 .7 1 1 .2 1 6 -9 3 0 5 9 .7 1 1 .2 1 6 -9 3 0 5 9 .7 1 1 .2 1 6 -9 3 2 7. Dois tanques de combustível pressurizados estão interconectados por uma tubulação conforme mostra a figura abaixo. Dado que o manômetro metálico M1 indica uma pressão de 40 kPa e que o peso específico do combustível é 7000 N/m3, determine : a) a pressão indicada pelo manômetro M2 b) a pressão indicada pelo manômetro M3 8. Na figura abaixo são conhecidas as seguintes medidas: h1 = 180 cm e h2 = 250 cm. Considerando que o peso específico do mercúrio é 133280 N/m3 e que o sistema está em equilíbrio, determine: a) a pressão do Gás A b) a indicação do manômetro (1), quando o manômetro (2) indica uma pressão de 115000 N/m2 para o Gás B. 9. Diferencie pressão absoluta, manométrica e barométrica. 10. A figura abaixo representa quatro recipientes diferentes preenchidos com um mesmo líquido, a mesma temperatura. Sabendo-se que os quatro recipientes estão abertos para a atmosfera, conclui- se que a(s) pressão(ões) no fundo do(s) recipiente(s): A. X é maior que no fundo dos demais recipientes. B. Y é maior que no fundo dos demais recipientes. C. Z é maior que no fundo dos demais recipientes. D. W é maior que no fundo dos demais recipientes. E. X, Y, Z e W são iguais. 11. Um grande reservatório aberto para a atmosfera armazena um líquido de massa específica ρ em um local onde a aceleração da gravidade é g. Para esvazia-lo, usa-se um sifão que descarrega à pressão atmosférica Patm, estando a superfície livre do líquido no reservatório a uma altura H acima do ponto de descarga. Suponha que o líquido seja ideal com pressão de vapor igual a Pv. Para que não haja interrupção de seu escoamento através do sifão, o líquido deve permanecer abaixo de um plano horizontal cujo cota em relação Á sua superfície livre é 3 A. 2H – (Pv – Patm) / ρ∙g B. H – (Patm - Pv) / ρ∙g C. H – (Pv – Patm) / ρ∙g D. (Patm – Pv) / ρ∙g E. (Pv – Patm) / ρ∙g 12. O recipiente ilustrado na figura contém água (ρ = 1000 kg/m3), óleo (ρ = 800 kg/m3) e ar (ρ = 1,2 kg/m3). Sabendo-se que a pressão atmosférica local (Patm) é 105 Pa e que a aceleração da gravidade é 10 m/s2, a pressão manométrica no fundo da colunade óleo, em Pa, é: A. 1400 B. 12000 C. 26000 D. 30000 E. 130000 13. A figura abaixo mostra um manômetro diferencial, onde o fluido M é água, o N é óleo e o fluido manométrico é mercúrio. Sabendo que h1 = 0,3 m, h2 = 1,2 m, h4 = 0,2 m, e que a diferença de pressão entre os pontos M e N é igual a 16 kPa, qual é o valor da altura h3, expresso em cm? Dados: ρágua = 1000 kg/m3 ; ρóleo = 775 kg/m3 ; ρmercúrio = 13600 kg/m3 ; g = 10 m/s2 14. O piezômetro inclinado, ilustrado na figura abaixo, contém fluido cujo peso específico é igual a 625 N/m3. O fluido 2 tem densidade relativa igual a 0,72. Para um comprimento L1 = 12 cm e um comprimento L2 = 9 cm, determine a pressão no ponto P1. Considere α = 30°. 15. Um tubo em U é preenchido com óleo e água como mostra a figura a seguir. Sabendo-se que os valores das alturas mostradas na figura correspondem ao estado de equilíbrio, determine a massa específica do óleo. Considere a massa específica da água como 1000 kg/m3. 16. A medição da massa específica (ρóleo) de determinado óleo pode ser feita por meio da utilização de um tubo vertical em U, com uma quantidade de água cuja massa específica (ρágua), é conhecida. Quantidades diferentes do óleo são depositadas nos dois braços do tubo em U, e as alturas das colunas de óleo e água podem ser utilizadas para se determinar ρóleo. Uma ilustração desse equipamento é mostrada na figura a seguir. 4 Considerando-se a figura acima, as informações do texto acima, e os princípios da estática dos fluidos, determine a massa específica do óleo, relativa à da água, ρóleo/ρágua. 17. A tubulação em U é aplicada para medir a diferença de pressão entre pontos de um processo de escoamento que apresenta fluido A, com densidade de 2300 kg/m³, e fluido B com densidade de 1600 kg/m³, sob gravidade de 9,8 m/s². O processo está representado abaixo. Considerando o teorema de Stevin , calcule a diferença depressão entre os pontos PA − PB. GABARITO 1. PC = 10,4 kPa 2. A 3. x = 40 cm 4. P = 43,12 kPa 5. Pa = 471,5 kPa 6. P = 21,12 kPa 7. PM1 = 68 kPa PM2 = 110 kPa 8. PA = 215404 N/m2 M1 = 100404 N/m2 10. E 11. D 12. C 13. 40 cm 14. P = 348,67 Pa 15. ρ = 750 kg/m3 16. 𝐡𝟐 𝐡𝟑−𝐡𝟏 17. ΔP = − 55 kPA
