MONTAGEM DE CÂMARA DE MATURAÇÃO COM GELADEIRA USADA
Observações:
Qualquer técnico elétrico/eletrônico industrial consegue fazer o serviço
O tubo que sai do umidificador é transparente para possibilitar verificação de formação de fungos indesejáveis
O sensor deve ficar na metade da altura interna da geladeira
O ventilador fixo na porta com espaço de no mínimo de 3 cm entre ele e a porta, no meio da altura interna da geladeira
Fios do sensor e do ventilador podem passar no mesmo furo do tubo do umidificador
Na lateral da geladeira não passa canos de gás, sempre verificar esquema elétrico do equipamento, mas na maioria dos equipamentos não há cabeamento na lateral a menos de 70cm do chão. Qualquer furo pode ser vedado com espuma expansiva (no caso de querer tampar um furo feito no lugar errado), que não compromete o equipamento. Vedação do furo onde passa o tubo do umidificador também pode ser com massa expansiva.
 GELADEIRA: pode ser comum, com congelador interno, porém tirem a porta do mesmo e adaptem uma bandeja bem abaixo dele para coletar o excesso de água, a água acumulada ali acaba diminuindo a utilização do umidificador, não sendo necessário completar água toda hora, como o tubo de vapor está conectado com cola de silicone, é necessário desmontar o equipamento, pois não dá para completar água por cima... coloquei uma bacia para evitar que, em caso de um acidente, derrube água no chão. Paguei R$ 500,00 na geladeira usada em ótimo estado (com frete), em Jundiaí/SP
UMIDIFICADOR: Simples, somente conectamos um cano na saída de vapor com cola de silicone para vedar bem, só atrapalha pois não podemos colocar água por cima, mas não dá tanto trabalho assim tirar a parte de baixo; não deixamos a água acabar antes de colocar mais, o cano entra na geladeira por um buraco na lateral da geladeira. A maior parte das geladeiras possui cano de gás apenas na parte de trás, mas nada melhor que buscar o esquema elétrico e mecânico do equipamento para saber por onde passam os canos e fios. Os cabos do ventilador e sensor passam pelo mesmo buraco do tubo.
VENTILADOR: é um cooler de computador de 08 cm

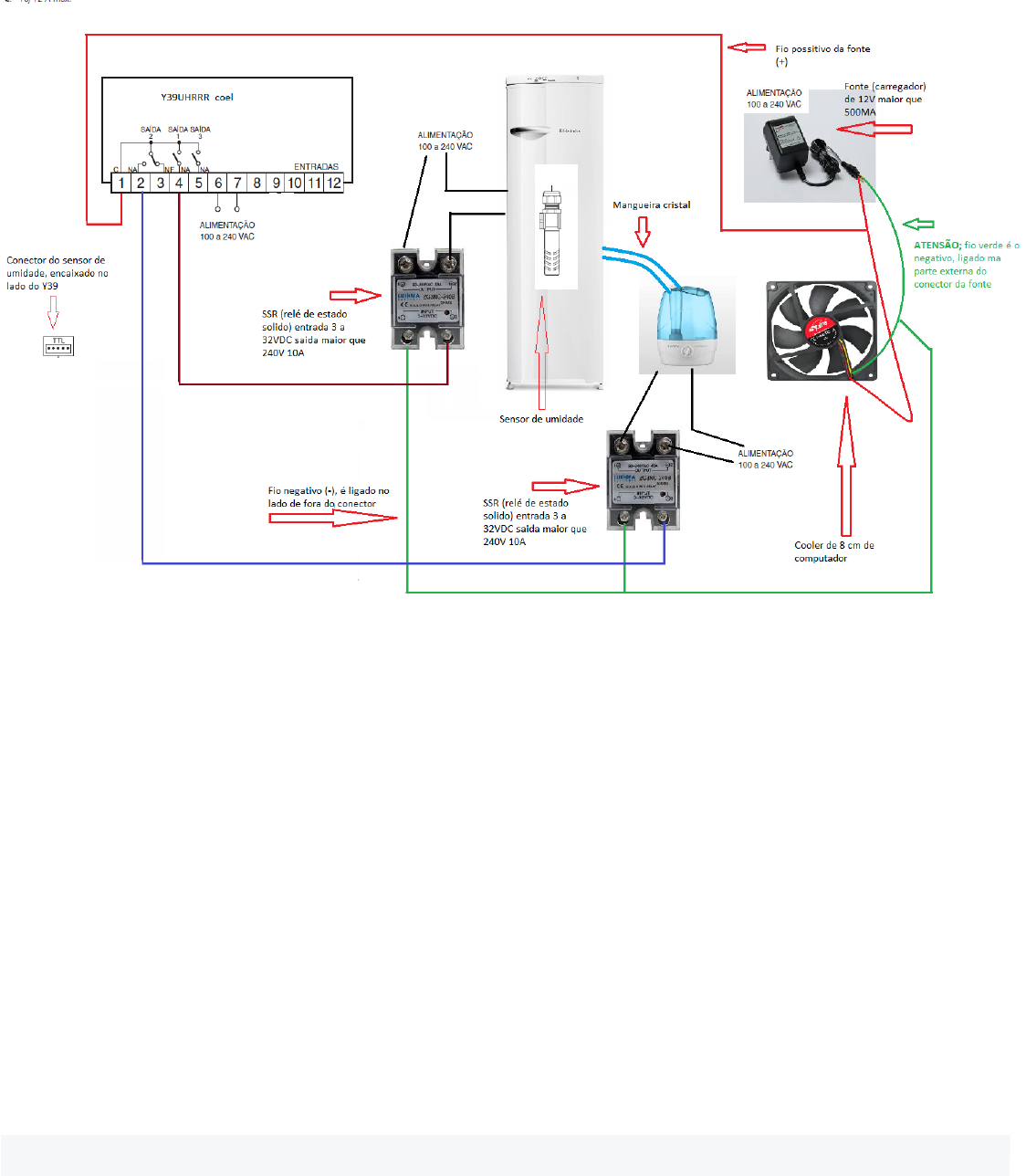

CONTROLADOR DE UMIDADE: optamos pelo Y39UHRRR da Coel. CUIDADO: O FINAL DEVE SER RRR, os demais não permitem calibragem na temperatura e umidade que necessitamos.
A caixa para acondicionar o equipamento não vem junto, você a compra em qualquer loja de material elétrico; somente são fornecidos o equipamento e o sensor, também o restante do cabeamento deve ser comprado a parte.
Tanto a geladeira quanto o umidificador são ligados nesse equipamento, para manter a temperatura e umidade registradas, ele liga e desliga tanto a geladeira quanto o umidificador.
O Relê do equipamento não suporta o trabalho, portanto fazer instalação externa de SSR antes de utilizar, caso já o tenha utilizado e o relê tenha colado, o SSR deve ser ligado diretamente na alimentação da bobina de cada relê do Y39; esse serviço somente deve ser executando por um técnico eletrônico experiente.
Para calibrar o equipamento utilizar o manual do mesmo, visto haverem vários tipos e fabricações. Qualquer manual é facilmente encontrado na internet em português.
Espero ter ajudado
Marcos Pereira Pascoal e Alexandra A Jahnel Pascoal
