Curso: Professor: Antônio Ataíde
Natureza da Atividade: 2ª Atividade de Estudos orientados Disciplina: Mecânica dos Sólidos
Aluno:

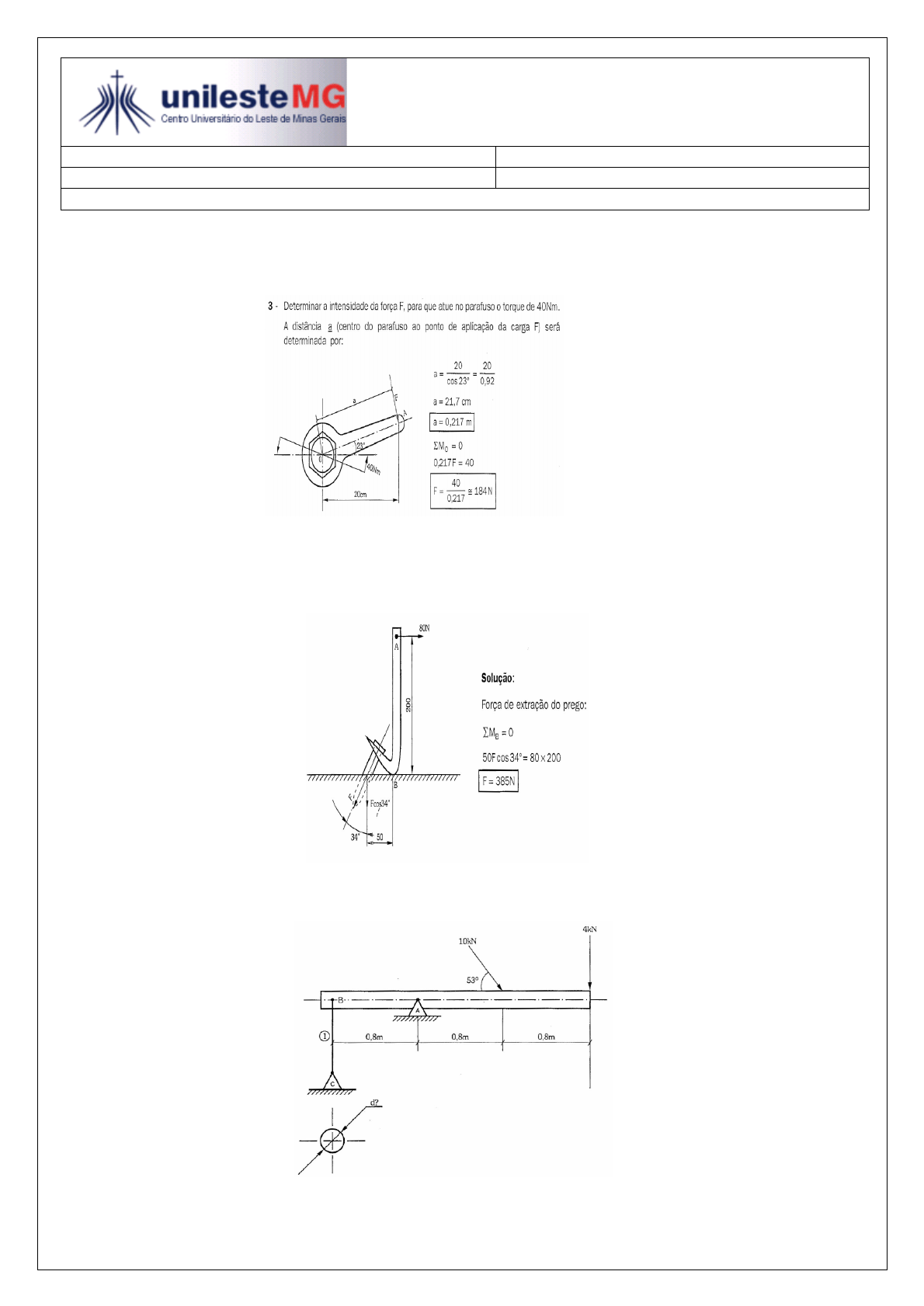

Questão 01:
Determinar a intensidade de força F, para que atue no parafuso o torque de 40 Nm.
 Resp. F = 184 N
Questão 02:
Determinar a força que atua no prego, quando uma carga de 80 N atua na extremidade A do extrator ("pé de
cabra"), no caso representado na figura dada.

 Resp. F = 385 N
Questão 03:
Determinar o diâmetro da barra (1) da construção representada na figura. O material da barra é o ABNT 1010L
com σe= 220 MPa, e o coeficiente de segurança indicado para o caso é 2.
 Resp. d = 13,6 kN
Questão 04:
Determinar as reações de apoio das vigas abaixo.
 Resp. RA = 9,33 kN
 RB = 5,86 kN
 Resp. RA = 6,32 kN
 RB = 2 kN
 Resp. RA = 12 kN
 RB = 12 kN
Questão 05:
Dimensionar a barra (1) da construção representada na figura, sabendo-se que a secção transversal da barra é
quadrada, e o material a ser utilizado é o ABNT 1030L com σe = 300 MPa. Utilize coeficiente de segurança igual a
2.
 Resp. a = 15 mm
Questão 06:
O guindaste da figura foi projetado para 5kN. Determinar a força atuante na haste do cilindro e a reação na
articulação A.
 Resp. RA = 15 kN
 Fc = 18,75 kN
Questão 07:
A luminária de 50 lb é suportada por duas hastes de aço acopladas por um anel em A. Determinar qual das hastes
está sujeita à maior tensão normal média e calcular seu valor. Suponha que θ = 45°. O diâmetro da haste é dado
na figura.
 Resp. σac = 2,46 MPa
Questão 08:
Dimensionar a barra (1) da construção, representada na figura. O material a ser utilizado é o ABNT 1020 com σe =
280 N / mm2 e o coeficiente de segurança indicado para o caso é 2.
 Resp. A = 95,2 mm2
Questão 09:
A barra (1) da figura é de aço, possui comprimento de O,8 m e área da secção transversal de 400mm2. Determinar
a tensão normal na barra. Eaço = 2,06 X105 N/mm2.
 Resp. σ = 24 MPa
Questão 10:
Sabendo que a força de ruptura do cabo BD é de 111,2 kN e que um fator de segurança é de 3,2, determine o
maior valor da força P que pode ser aplicada com segurança no membro ABC.
 Resp. P = 20.2 kN
Questão 11:
Três pinos de aço devem ser usados para anexar a placa de aço também mostrada na peca de madeira, sabendo
que a placa ira suportar uma carga de 24 kpi (106,75 kN), que a tensão máxima de cisalhamento para o aço
utilizado e de 52 ksi (358,5 MPa) e que o fator de segurança desejado e de 3,37, determine o diâmetro mínimo
requerido para os pinos. (1 ksi = 6,8948 MPa, 1 kpi = 4,448 kN).
 Resp. 0,8125 pol.
