 Indução Eletromagnética
Foram as experiências de Oersted que permitiram concluir que as correntes
elétricas criam campos magnéticos. Colocou-se naturalmente a questão
contrária: pode um campo magnético induzir uma corrente elétrica?

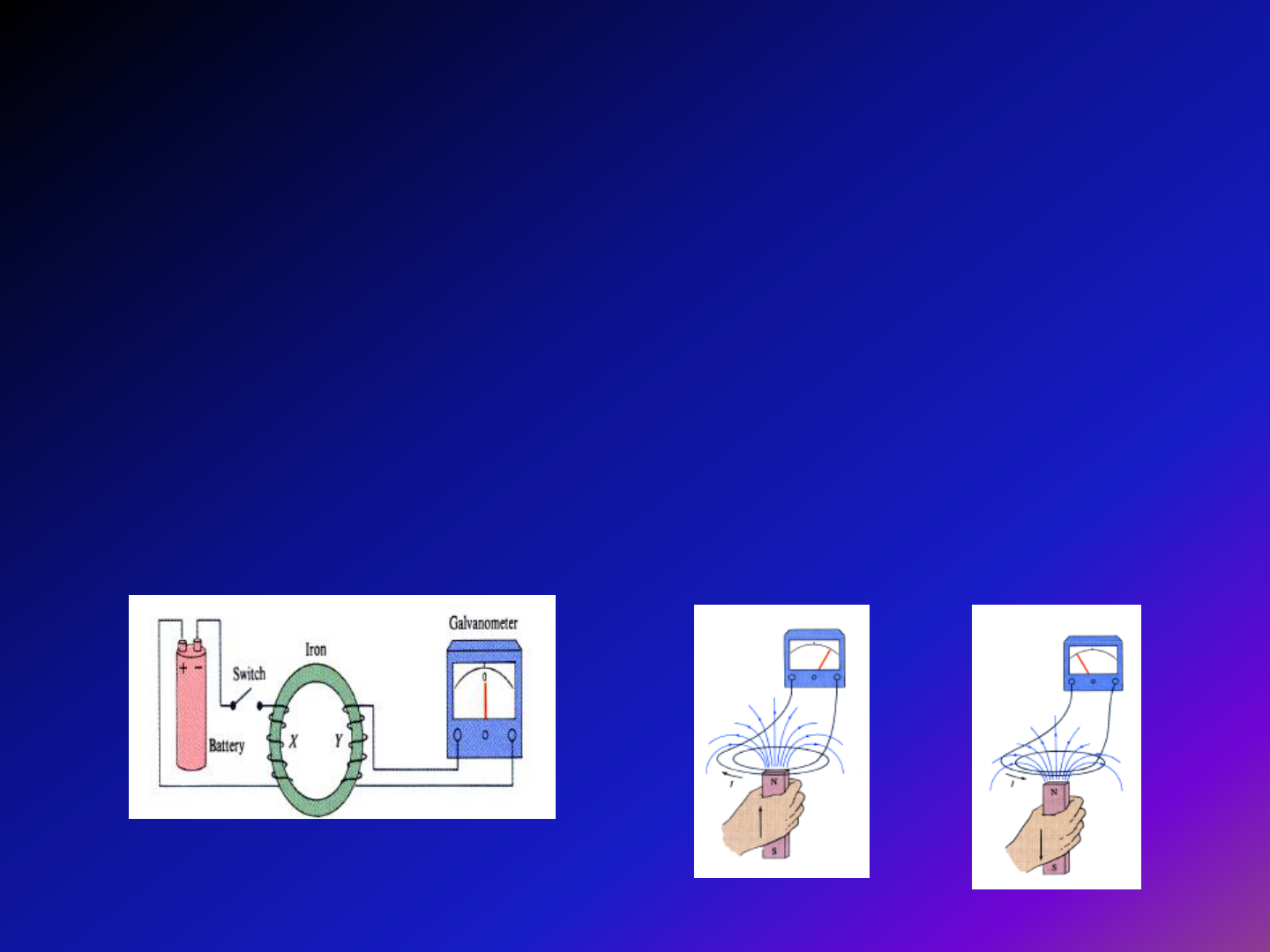

Em 1831 Faraday descobriu que movimentando o magnete relativamente a um circuito induzia uma corrente elétrica no circuito. O mesmo acontece quando se movimenta o circuito relativamente ao magnete ou se deforma o circuito.
Esta corrente é induzida pela variação do fluxo de indução magnética através do circuito. Falamos de um processo de indução eletromagnética.
*
*
 Indução Eletromagnética
Em todos os exemplos seguintes vai haver uma variação com o tempo do fluxo de um campo magnético uniforme através do circuito indução eletromagnética.
Aumento da área do circuito deslocando um condutor em contacto com um circuito em U
Espira a rodar num campo magnético
Deformação de uma espira submetida a um campo magnético provocando variação da superfície
 = B A cos
*
*
*
*
*
*
Na situação do slide anterior, o campo magnético tem um valor B=0,50 T e a superfície mostrada tem uma área de 0,01 m² (100cm²). Calcule o valor do fluxo magnético por meio da superfície supondo que:
a) θ = 60°
b) θ = 0°
c) θ = 90°
*
*
A força eletromotriz induzida (fem) em um circuito fechado é determinada pela taxa de variação do fluxo magnético que atravessa o circuito.
 ε = -  /t
 Lei de Faraday - Newman
*
*
*
*
 Lei de Lenz
Lei de Lenz: a f.e.m. induzida e a corrente induzida surgem com um sentido que se opõe à variação que as provocou.
A corrente induzida vai gerar um fluxo de indução magnética que se vai opor à variação de fluxo de indução magnética que a gerou.
Quando a barra se move para a espira, o fluxo magnético através da espira aumenta. A corrente aí induzida cria um campo magnético (a tracejado) cujo fluxo se vai opor ao aumento de fluxo magnético através da espira (provocado pelo movimento da barra).
*
*
Um eletroímã gera um campo magnético B1=0,3 T em uma espira circular de área 0,02 m² e resistência 5,0 Ω. Ao aproximar este eletroímã da espira, em 0,2 s, o campo passa a ser B2=0,8T. Determine:
a) a força eletromotriz induzida na espira.
b) a intensidade da corrente induzida na espira.
*
*
 Transformador
• Um transformador é um dispositivo para modificar tensões e correntes alternadas sem perda apreciável de potência.
• Um transformador simples é constituído por dois enrolamentos em torno de um núcleo de ferro. O enrolamento que recebe a potência é o primário, o outro o secundário.
*
*
Volt
Volt
4 espiras
8 espiras
U1
U2
N1
N2
*
*
Um transformador de tensão possui 100 espiras em seus rolamentos primários e 500 espiras nos rolamentos secundários. Ligando-se o primário desse transformador a uma fonte de tensão alternada de 120 V, verifica-se que o primário é percorrido por uma corrente de intensidade 2,0 A.
Calcule a voltagem no secundário desse transformador
Determine a intensidade da corrente no secundário desse transformador.
*
*
Condutor em movimento dentro de um campo magnético
Consideremos um condutor metálico, movimentando-se com velocidade V, perpendicularmente às linhas de indução de um campo magnético B.
*
*
Podemos então dizer que existe uma diferença de potencial entre as extremidades do condutor. A essa ddp damos o nome de força eletromotriz induzida (e ou fem).
e
FM
*
*
 Cálculo da força eletromotriz induzida
L = comprimento do condutor dentro do campo magnético (metros);
B = intensidade do campo magnético uniforme (tesla);
V = velocidade de deslocamento (m/s);
 V perpendicular a B ;
e = força eletromotriz induzida (volts).
*
*
*
*
Exemplo
Um condutor AB de comprimento 30cm move-se em um plano horizontal apoiado em dois trilhos condutores que estabelecem um circuito conforme a figura a seguir. O condutor é arrastado pelos trilhos com velocidade constante igual a 10m/s.
Assim determine:
a) o sentido convencional da corrente no condutor AB;
b) a fem induzida no condutor;
c) a intensidade da corrente que percorre o condutor.
*
*
Solução
*
*
Solução
*
*
*
*
Aplicação da indução eletromagnética
O gerador de energia elétrica:
*
*
