Centro Universitário Jorge Amado
Curso: Engenharia
Disciplina: Mecânica dos Fluidos
 Professor: Thiago Fontes
Conservação de massa;
A segunda Lei de Newton - Equação da Quantidade de Movimento;
A Primeira Lei da Termodinâmica;
A segunda Lei da Termodinâmica.

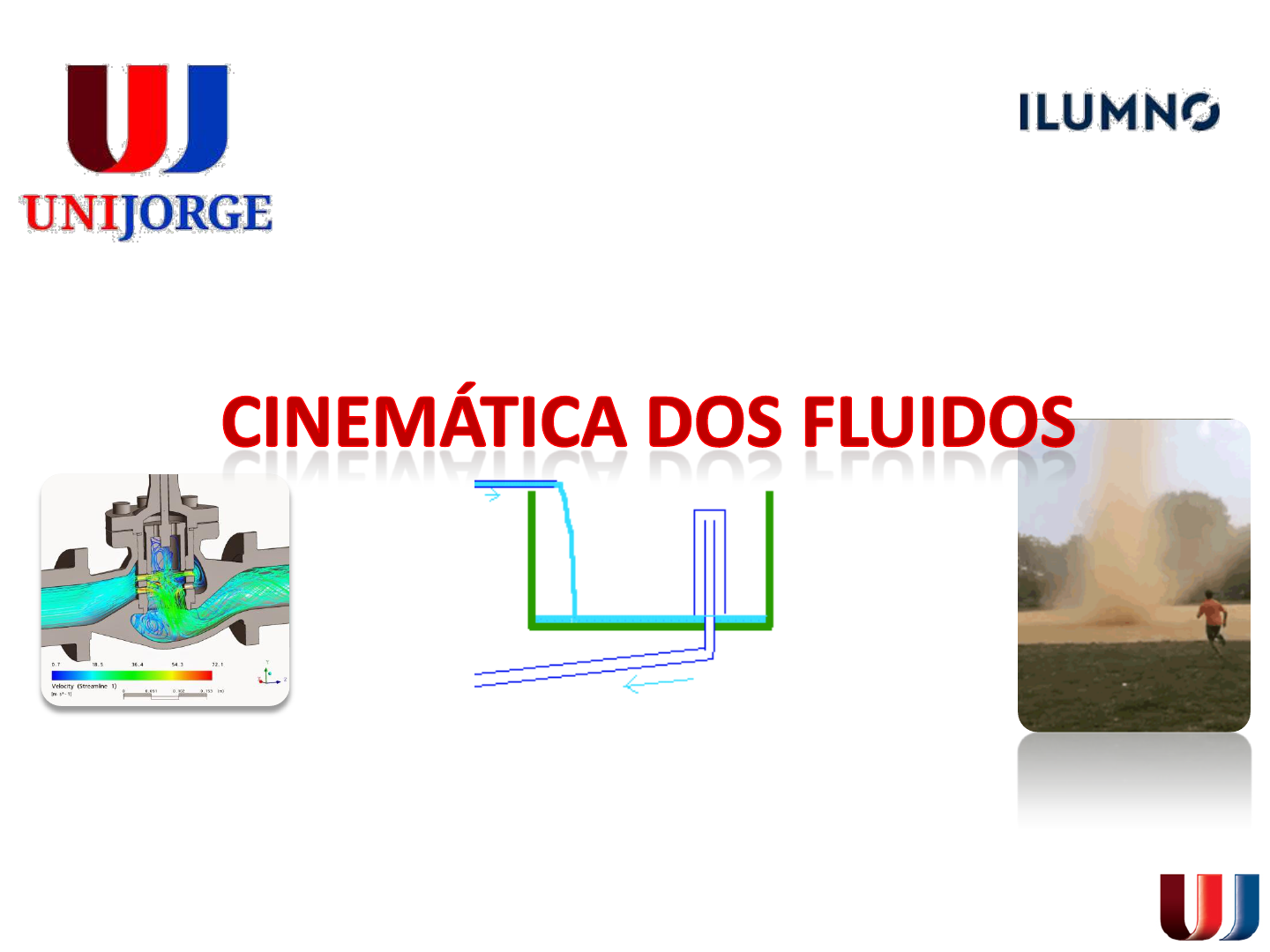

Cinemática dos Fluidos
Qual a ideia de CINEMÁTICA?
Movimento
É a ramificação da mecânica dos fluidos que estuda o
comportamento de um fluido em uma condição de movimento.
Para escoamento de fluidos
Vazão em volume ou Vazão volumétrica (Q):
É o volume de fluido que atravessa uma seção de escoamento na unidade de
tempo.
Representa a rapidez com a qual
um volume escoa.
Unidades de Q: cm3/s; m3/s; m3/min; m3/h; L/h; L/min; ...
Relação entre Área e Velocidade
Substituindo na equação de vazão volumétrica
Volume
Como d/t é velocidade, podemos escrever:
Relações importantes:
Para escoamento de fluidos
Vazão em massa ou Vazão mássica (m):
É a massa de fluido que atravessa uma seção do escoamento na
unidade de tempo.
Unidades de vazão em massa: Kg/s; Kg/min; g/min; Kg/h;...
Para escoamento de fluidos
Vazão em massa ou Vazão mássica (m):
Pela relação com a massa específica:
Logo:
Vamos pensar!
Exemplo 1:

Calcular o tempo que levará para encher um tambor de 214 litros,
sabendo-se que a velocidade de escoamento do líquido é de 0,3m/s e
o diâmetro do tubo conectado ao tambor é igual a 30mm.
Vamos pensar!
Exemplo 1: SOLUÇÃO
Calcular o tempo que levará para encher um tambor de 214 litros, sabendo-se que
a velocidade de escoamento do líquido é de 0,3m/s e o diâmetro do tubo
conectado ao tambor é igual a 30mm.
Vamos pensar!
Exemplo 2:

Calcular o diâmetro de uma tubulação, sabendo-se que pela mesma,
escoa água a uma velocidade de 6m/s. A tubulação está conectada a
um tanque com volume de 12000 litros e leva 1 hora, 5 minutos e 49
segundos para enchê-lo totalmente.
Vamos pensar!
Exemplo 2: SOLUÇÃO
Calcular o diâmetro de uma tubulação, sabendo-se que pela mesma, escoa água a
uma velocidade de 6m/s. A tubulação está conectada a um tanque com volume de
12000 litros e leva 1 hora, 5 minutos e 49 segundos para enchê-lo totalmente.
1ª QUESTÃO:
Como parte de um sistema de lubrificação para máquinas pesadas,
um óleo de densidade igual a 850 kg/m3 é bombeado através de
um tubo cilíndrico de 8,0 cm de diâmetro a uma taxa de 9,5 litros
por segundo. Considere o óleo incompressível.

a) Qual é a velocidade do óleo? Qual é a vazão mássica?

b) Se o diâmetro do tubo for reduzido a 4,0 cm, quais serão os
novos valores para a velocidade e vazão volumétrica?
 Exercício de Aula AGORA com
vOCÊ
É
1ª Questão: SOLUÇÃO

a) Qual é a velocidade do óleo? Qual é a vazão mássica?






Para a velocidade
Para a vazão mássica
 Exercício de Aula AGORA com
vOCÊ
É
1ª Questão: SOLUÇÃO

b) Se o diâmetro do tubo for reduzido a 4,0 cm, quais serão os novos
valores para a velocidade e vazão volumétrica?
Para o novo diâmetro a vazão volumétrica continua a mesma, e a velocidade depende
da redução da área?
 Exercício de Aula AGORA com
vOCÊ
É
Equações Básicas
1. A Conservação da Massa
2. A 2ª Lei do Movimento de Newton
3. A 1ª Lei da Termodinâmica
4. A 2ª Lei da Termodinâmica
Leis básicas que regem a movimentação dos fluidos,
independente da natureza deste:
Já ouvi isso!
Equações Básicas
 do Movimento
 da Continuidade
 da Quantidade de Movimento
 Primeira e Segunda leis da Termodinâmica
aplicadas ao escoamento permanente de um gás
perfeito
Conceitos de sistema e volume de controle
 SISTEMA – massa definida de matéria, distinta de todo o restante da
mesma, que é chamada de meio.

 FRONTEIRA DE UM SISTEMA – é uma superfície fechada que pode
variar com o tempo, desde que contenha sempre a mesma massa,
qualquer que seja a transformação.

 VOLUME DE CONTROLE – refere-se a uma região do espaço e é útil na
análise de situações nas quais haja escoamento através desta região.

 SUPERFÍCIE DE CONTROLE – fronteira do volume de controle
De novo?!
Vamos então, entender cada Equação Básica
0


Sistema
td
dM
   sistemasistemamassaSistema dmdM 
1. Conservação da massa – Por definição massa é fixa,
logo:
CONTINUIDADE

Vamos então, entender cada Equação Básica
2. A segunda lei de Newton sobre o movimento
Vamos então, entender cada Equação Básica
3. Primeira lei da Termodinâmica – é um balanço de energia
para um sistema
Vamos então, entender cada Equação Básica
3. Primeira lei da Termodinâmica – é um balanço de energia
para um sistema
Vamos então, entender cada Equação Básica
4. Segunda lei da Termodinâmica – se uma quantidade de
calor , é transferida para um sistema à temperatura T
Vamos então, entender cada Equação Básica
Observações:

Independente de sua natureza, todos os escoamentos estão
sujeitos às seguintes relações, que podem ser expressas na
forma analítica:

 A lei de Newton do movimento vale para todas as partículas em
qualquer instante;

 A equação da continuidade, isto é, a lei da conservação da massa;

 A 1a e 2a lei da termodinâmica;

Condições de contorno, que são formulações analíticas, segundo as
quais um fluido real tem velocidade nula em relação à uma fronteira
sólida com a qual esteja em contato e um fluido ideal não pode penetrar.
Vamos pensar!
Exemplo 3:

Para a tubulação mostrada na figura, calcule a vazão em massa, em
peso e em volume e determine a velocidade na seção (2), sabendo-se
que A1 = 10cm² e A2 = 5cm².

Dados: ρ = 1000kg/m³ e V1 = 1m/s.
Vamos pensar!
Exemplo 3: SOLUÇÃO
Para a tubulação mostrada na figura, calcule a vazão em massa, em peso e em
volume e determine a velocidade na seção (2), sabendo-se que A1 = 10cm² e A2 =
5cm².

Dados: ρ = 1000kg/m³ e V1 = 1m/s.
Vamos pensar!
Exemplo 4:

Um tubo despeja água em um reservatório com uma vazão de 20 L/s
e um outro tubo despeja um líquido de massa específica igual a
800kg/m³ com uma vazão de 10 L/s. A mistura formada é
descarregada por um tubo da área igual a 30cm². Determinar a massa
específica da mistura no tubo de descarga e calcule também qual é a
velocidade de saída.
Vamos pensar!
Exemplo 4: SOLUÇÃO
Um tubo despeja água em um reservatório com uma vazão de 20 L/s e um outro
tubo despeja um líquido de massa específica igual a 800kg/m³ com uma vazão de
10 L/s. A mistura formada é descarregada por um tubo da área igual a 30cm².
Determinar a massa específica da mistura no tubo de descarga e calcule também
qual é a velocidade de saída.
2ª QUESTÃO:
Considere o escoamento permanente de água em uma junção de tubos
conforme mostrado no diagrama. As áreas das seções são: A1 = 0,2 m
2,
A2 = 0,2 m
2, A3 = 0,15 m
2. o fluido também vaza para fora do tubo
através de um orifício em 4 com uma vazão volumétrica estimada em 0,1
m3/s. As velocidades nas seções 1 e 3 são V1 = 5 m/s e V3 = 12 m/s,
respectivamente. Determine a velocidade do escoamento na seção.2.

 Exercício de Aula AGORA com
vOCÊ
É
2ª QUESTÃO: SOLUÇÃO

Considerações:
• Escoamento permanente
• Escoamento incompressível
• Propriedades uniformes em cada seção

 Exercício de Aula AGORA com
vOCÊ
É
2ª QUESTÃO: SOLUÇÃO

 Exercício de Aula AGORA com
vOCÊ
É
2ª QUESTÃO: SOLUÇÃO

 Exercício de Aula AGORA com
vOCÊ
ÉExercício de Aula AGORA com
vOCÊ
É
3ª QUESTÃO:
A irrigação por gotejamento é uma maneira eficaz e conveniente de regar
vasos, jardins, jardineiras, pomares, e cultivos diversos onde seja necessária
uma irrigação contínua e controlada. Ela leva a água diretamente para as raízes
das plantas, reduzindo a evaporação e a perda do líquido para a circulação do
ar. Numa instalação de 20 m de comprimento (de tubos de polietileno e canos
de PVC) a vazão é de 250 litros/h. Ao longo deste trecho são instalados
gotejadores com vazão de 2 litros/h cada, distanciados de 0,5 m.

a) Calcule a vazão no final do trecho;

b) Esse sistema pode ser utilizado em plantas de diferentes tamanhos, pois a
quantidade de água gotejada será regulada conforme a necessidade individual
de cada planta. Para um sistema semelhante, metade dos gotejadores
instalados à mesma distância, teve sua vazão aumentada para 4 litros/h. A
vazão final será a mesma?

c) Serão gastos mais ou menos água na situação 2, quando comparada com a
situação 1? Explique, sustentado em cálculos.
REFERÊNCIA BIBLIOGRÁFICA
 FOX; R.W., McDONALD; A.T. Introdução a Mecânica dos Fluidos.
Rio de Janeiro: LTC, 2014.

 POTTER, M.C., WIGGERT, C.W. Mecânica dos Fluidos, São Paulo:
Editora Thomson, 2004.

 BRUNETTI, F. Mecânica dos Fluidos. São Paulo: Editora Pearson
Prentice Hall, 2008.
