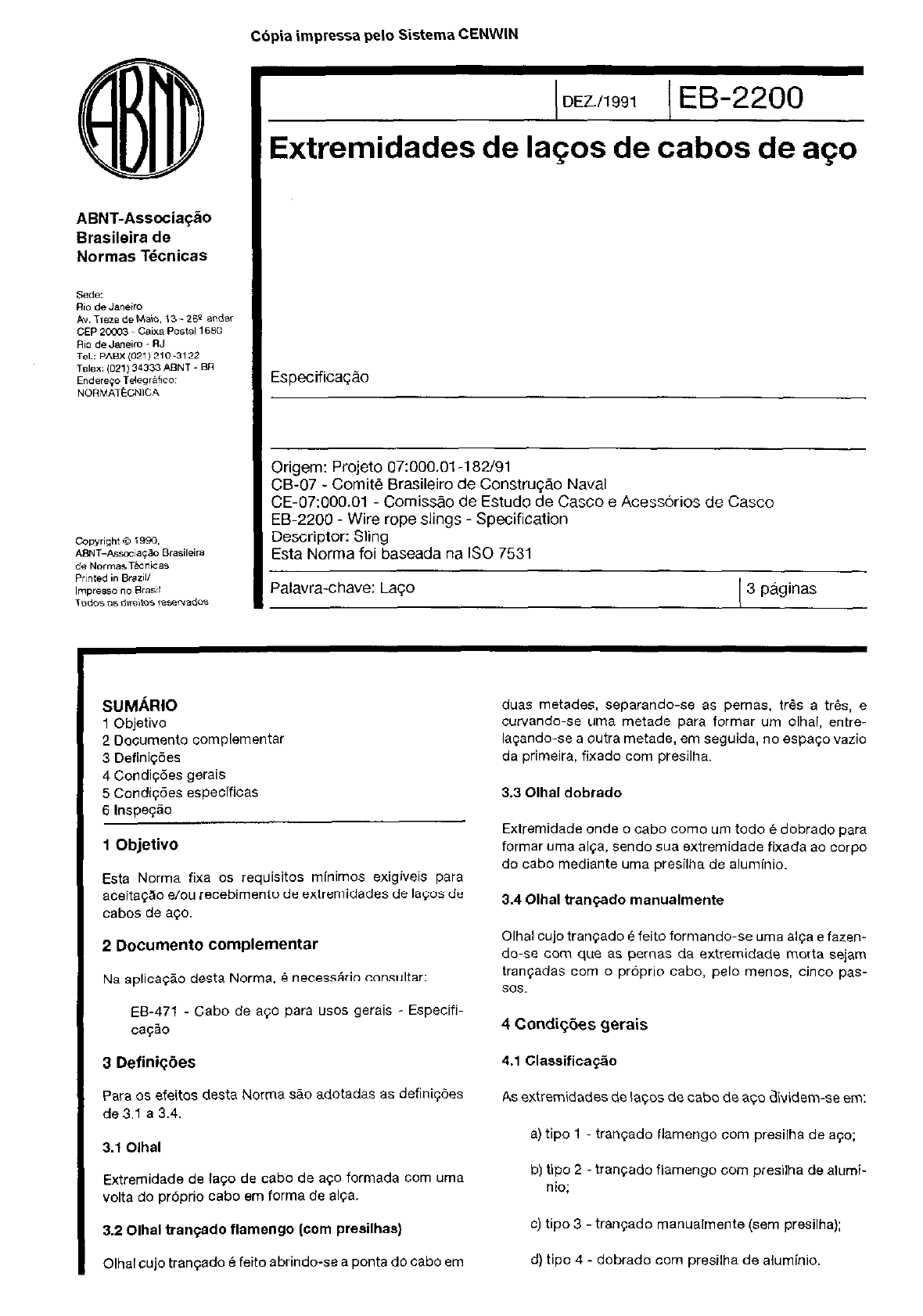

C6pia impressa pelo Sistema CENWlN
( DEZ./,~~ ( EB-2200
Extremidades de IaGos de cabos de aGo
Especifica@
Origem: Projeto 07:000.01-l 82/91
CB-07 - Comitf! Brasileiro de ConstruqAo Naval
CE-07:000.01 - Comissao de Estudo de Casco e Acess&ios de Casco
EB-2200 Wire rope slings Specification
Descriptor: Sling
Esta Norma foi baseada na IS0 7531
Palavra-chave: laqo 3 piginas
SUM&IO
1 Objetivo
2 Document0 complementar
3 Defini@es
4 Condiqbes gerais
5 Condi@es especlficas
6 Inspe~k
1 Objetivo
Esta Norma fixa 0s requisites minimos exigiveis para
aceit@o e/w recebimento de extremidades de la$os de
cabos de ace.
2 Documento complementar
Na aplica$Ho desta Norma, 6 necessko consultar:
EB-471 Cabo de a$0 para uses gerais - Especifi-
ca$zo
3 Defini@es
Para OS efeitos desta Norma s80 adotadas as definiqdes
de 3.1 a 3.4.
3.1 Olhal
Extremidade de la~o de cabo de a$o formada corn uma
volta do pr6prio cabo em forma de Alma.
3.2 Olhal trayado flamengo (corn presilhas)
Olhal cujo tranqado B feito abrindo-se a ponta do cabo em
duas metades, separando-se as pemas. trfis a trCs, e
curvando-se uma metade para formar urn olhal, entre-
laqando-se a outra metade, em seguida, no espa~o vazio
da primeira, fixado corn presilha.
3.3 Olhal dobrado
Extremidade onde o cab0 corn0 urn todo 6 dobrado para
formar uma al@, sendo sua extremidade fixada ao corpo
do cabo mediante uma presilha de aluminio.
3.4 Olhal tranqado manualmente
Olhal cujo tran$ado 6 feito formando-se tuna ai&? e fazen-
do-se corn que as pernas da extremidade morta sejam
trancadas corn o prbprio cabo, pelo menos. cinco pas-
SOS.
4 CondiGGes gerais
4.1 Classifica@o
As extremidades de la$os de cabo de a$o dividem-se em:
a) tipo 1 tranGado flamengo corn presilha de aqo;
b) tip0 2 - tran?ado flamengo corn presilha de alumi-
nio;
c) tipo 3 - trayado manualmente (sem presilha);
d) tipo 4 - dobrado corn presilha de aluminio.
C6pia impressa pelo Sistema CENWIN
2 EB-2200/1991
4.2 Condi~des para utiliza@o
4.21 Olhal tip0 1
Este tipo de olhal B o mais seguro, uma vez que parte da
resistf?nciadoolhal edado pelo tran~adoen8odependen.
do exclusivamente da presilha.
4.22 Olhal tip0 2
Apresenta as mesmas caracteristicas do tipo 1, corn as
seguintes restri@es:
a) altas temperaturas;
b) em contato corn aguas salgadas;
c) em contato con- superficies abrasivas.
4.2.3 Olhal tip0 3
Possui resist&n&a mais baixa que os demais e nao devem
ser utilizados em situa@s em que o la$o possa sofrer
rota@es ou cargas ciclicas.
4.2.4 Olhal tip0 4
Este tipo de olhal B o menos seguro, apesar de possuir
resist&& igual aos tipos 1 e 2, pois a resistencia do olhal
depende exclusivamente da presilha. Nao deve ser utili-
zado nas seguintes situa@es:
a) em cargas suspensas que envolvam riscos huma-
nos;
b) em altas temperaturas;
c) em contato corn dguas salgadas:
d) em contato corn superficies abrasivas.
4.3 Controle da qualidade
4.3.1 A operapHo de tranqamento manual dew ser feita
apenas por pessoal qualificado. 0 fornecedor dew ser
respons&w em assegurar que os seus tran$adores se-
jam treinados e qualificados.
4.3.2 OS tubas das presilhas devem ser inspecionados
pelos fabricantes de &OS, para assegurar que es?& livre
de falhas ou defeitos. OS fabricantes dos tubas devem
fornecer urn certificado a cada lote.
4.3.3 As presilhas tamb&m devem ser inspecionadas pe-
los fabricantes de Lagos desde o cork do tubo at6 a sua
aplicaq8o final, para assegurar que estejam livres de fa-
lhas ou defeitos, e que foram prensadas de acordo corn o
Capitulo 5 desta Norma.
4.3.4 OS fabricantes de lavx devem assegurar e certificar,
quando solicitado pelo comprador, que as presilhas u-
tilizadas parafabrica$So dos Lagos devem possuiras mes-
mas caracteristicas. dentro das tolerancias normais de
fabrica@o, daquelas que foram aprovadas em ensaio de
prot6tipo descritas em 6.1.
5 Condi@es especificas
5.1 Fabrica@o
5.1.1 OS cabos devem ser cortados de tal maneira que os
arames das extremidades n8o sejam endurecidos nem
soldados entre si.
5.1.2 No case de laces tipos 1 e 2, as presilhas devem ter
format0 cilindrico e acabamento cZlnico na extremidade
oposta ao olhal.
5.1.3 As extremidades corn presilhas, de cabos corn
38 mm de diimetro nominal e acima, devem ser feitas
corn cabo de avo corn alma de aqo.
5.2 ExtremidadescomtranFadoflamengo, corn presilha
de a$o (tip0 1)
5.2.1 As presilhas de ago para “so em tranGado flamengo
devem ser feitas a partir de tubos sem costura.
5.2.2 As presilhas nHo devem ter nenhum defeito quo pos-
sa prejudicar seu desempenho. Ap6s a prensagem, a
presilha dew estar livre de trincas.
5.2.3 As extremidades mortas das pernas devem ser lon-
gas osuficiente para permitir que a presilha seja colocada
sobre ela, abrangendo todo o comprimento de sua parte
cilindrica.
5.2.4 A carga de ruptura da extremidade corn tran$ado
flamengo, corn presilha de ago, dew ser de, pelo menos,
90% da carga de ruptura do cabo de aqo respective.
5.3 Extremidade corn presilha de aluminio (tipos 2 e 4)
5.3.1 As presilhas de aluminio devem ser produzidas a
partir de urn tuba sem costura.
5.3.2AspresilhasnHodevem ternenhumdefeitoquepossa
prejudicarseudesempenho.Ap6saprensagem. apresilha
deve estar livre de trincas verific&eis atravgs de ensaio de
liquido penetrante.
53.3 0 comprimento total da presilha, no case de laqos
corn olhal dobrado, deve canter a extremidade morta do
cabo, de maneira que a mesma seja visivel ap6s a pren-
sagem.
5.3.4 A carga de ruptura da extremidade corn presilha de
aluminio dew ser de, pelo menos, 90% da carga de
ruptura do cabo de ago respective.
5.4 Extremidades corn tranGado manual (sem presilha)
(tip0 3)
5.4.1 As extremidades dos arames das pemas trayadas
devem ser cob&as corn “ma prote@o adequada para
evitar danos pessoais.
5.4.2 A carga de ruptura da extremidade corn tranGado
manual deve ser de, pelo menos, 70% da carga de ruptu-
ra do cabo de ago respective.
C6pia impressa pelo Sistema CENWIN
ES220011991 3
6 Inspe@o
6.1 Certiiicar;io de protbtipo (ensaio de tip@
6.1.1 Generalidades
8.1.1.1 OS ensaios de prot6tipo t&m como objetivo de-
monstrar que a extremidade de @OS de cabo de a$o
fomecidas pelo fabricante e certificada de acordo corn
este item pode suportar a carga mkima imposta nas
condi@es normais de use. Estes ensaios devem ser di-
vididos em duas etapas:
a) carga de ruptura;
b) fadiga.
6.1.1.2 A certificasao dew ser feita por uma entidade
independente.
g.1.2.1 Para cada tipo, tamanho. extremidade e alma de
cabo de ago devem sei feitos dois ens&s de carga de
ruptura corn cabo de ago de classifica@o 6 x 19 ou
6 x 37 e resistencia dos arames 1764 MPa a 1960 MPa.
6.1.2.2 As extremidades corn olhais devem ser formadas
sern sapatilho. A carga dave ser aplicada atrav& de
dispositivo redondo corn diimetro de, no minimo, 3 “ezes
o diimetro do cabo.
6.1.2.3 No ensaio de carga deve haver urn comprimento
livredecabode, pelomenos,30”ezesodi~metronominal
do cabo de ago. entre as presilhas ou final do tranwdo.
6.1.2.4 A carga pode ser aplicada rapidamente at8 serem
atingidos OS seguintes percentuais da carga de ruptura
minima requerida:
a) para extremidades corn olhais. corn Wan&ado ma-
nual: 60%:
b) para extremidades corn olhais, corn presilhas (de
aqo ou de aluminio): 70%.
6.1.2.5 Ap6s isso, a carga deve ser aplicada a uma taxa
constante de, no mkdmo, 10 MPa/s at8 a ruptura real ser
alcan$ada.
8.1.2.6 A extremidade de la~o de cabo de aqo corn olhais
deve ser consideradaaprovada se ambas as amostras
romperem a uma carga maior ou igual & carga de ruptura
minima estipulada em 5.2.4, 5.3.4 e 5.4.2.
6.1.3 Ensaio de fadiga
6.1.3.1 OS ensaios devem ser feitos para cada tipo de ex-
tremidade, em tr& tamanhos de cabos de aqo que devem
representar, respectivamente, o menor, o intermediario e
o maior daqueles tamanhos para o qua1 o sistema B re-
comendado.
6.1.3.2 0 cabo usado para este ensaio deve ter as se-
gllintes caracteristicas:
a) classifica@io 6 x 19 ou 6 x 37:
b) grau de ago 1764 MPa a 1960 MPa;
c) alma de fibra para DN at8 35 e alma de ago de
DN 38 em diante.
6.1.3.3 0 ensaio dew ser feito em dois Lagos de cada dii-
metro nominal selecionado. Ambos os olhais dos dois la-
$0~ devem ser fixados corn sapatilhos sblidos. 0 com-
primento livre no ensaio de fadiga deve ser o mesmo
utilizado no ensaio de carga de ruptura.
6.1.3.4 OS ensaios devem ser feitos em “ma miquina de
ensnio de fadiga que tenha capacidade de produzir
substancialmente a mesma tenSo em ambas as ex-
tremidades (fixa e mbvel).
6.1.3.6 Cada conjunto deve estar sujeito a uma tensSo
ciclica ao longo do cab0 de 15% a 30% da carga de rup-
tura minima efetiva estipulada na EB-471.
6.1.3.6 A freq@ncia da maquina nHo dew exceder a
15 Hz.
6.1.3.7 0 la~o deve ser aprovado se cada urn dos @OS
ensaiados satisfizerem as seguintes condi@es:
a) olhais tipos 1, 2 e 4,
- suportar 75.000 ciclos. send0 que apbs isso de-
ve suportar em urn ensaio de carga de rupture,
pelo menos, 80% da carga de ruptura minima
efetiva. conforme estipulada na EB-471,
b) olhal tipo 3,
suportar 20.000 ciclos, sendo que ap6s isso de-
ve suportar em urn ensaio de carga de ruptura,
pelo menos, 70% da carga de ruptura minima
efetiva, conforme estipulada na EB-471.
