Estudo Radiográfico do Tórax
Importância
-Auxílio diagnóstico.
-Sugere o prognóstico (distribuição das alterações pulmonares).
-Orienta a terapêutica (difere os tipos de enfermidades).
-Acompanhamento da evolução das enfermidades.
-Avalia o tórax de forma panorâmica.

Anatomia Topográfica
Silhueta cardíaca e grandes vasos

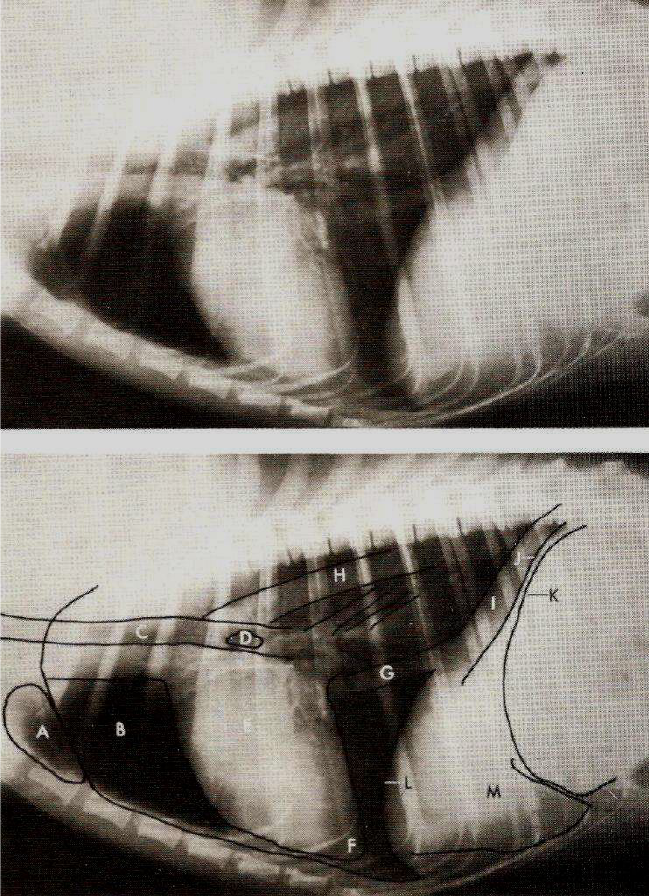

A: porção cranial do lobo
pulmonar cranial esquerdo.
B: lobos pulmonares craniais
sobrepostos.
C: traquéia.
D: origem do brônquio lobar
cranial direito.
E: silhueta cardíaca.
F: ápice do coração
G: veia cava caudal.
H: aorta descendente.
I: seio diafragmático direito.
J: seio diafragmático esquerdo.
K: parede do estômago.
L: cápsula diafragmática
M: fígado

Radiografia laterolateral esquerda do tórax.Fonte: TICER, 1987.


A: porção cranial do lobo
pulmonar cranial esquerdo.
B: lobos pulmonares craniais
sobrepostos.
C: traquéia.
D: origem do brônquio lobar
cranial direito.
E: silhueta cardíaca.
F: ápice do coração
G: veia cava caudal.
H: aorta descendente.
I: seio diafragmático direito.
J: seio diafragmático esquerdo.
K: parede do estômago.
L: cápsula diafragmática
M: fígado

Radiografia laterolateral direita do tórax.Fonte: TICER, 1987



A: lobos pulmonares
craniais
B: porção cranial do
mediastino
C: face ventral do lobo
pulmonar cranial direito
D: face ventral da parte
cranial do mediastino
E: silhueta cardíaca.
F: artérias lobares
pulmonares caudais
G: veia cava caudal.
H: face dorsal da porção
caudal do mediastino
I: cúpula diafragmática
J: fundo do estômago
cheio de ar.

Radiografia dorsoventral do tórax.Fonte: TICER, 1987

Técnica Radiográfica
Deve-se ter no mínimo duas projeções perpendiculares e três projeções no caso de pesquisa de
metástases.
PROJEÇÕES:
Laterolateral:deve aparecer cranialmente a articulação do ombro, os membros torácicos devem ser
tracionados em sentido cranial, visualização das vértebras torácicas dorsalmente e o esterno
ventralmente, definição do músculo diafragma.
Ventrodorsal/Dorsoventral: as vértebras torácicas devem ser visíveis através da silhueta cardíaca e
ficarem sobrepostas ao osso esterno.
RESPIRAÇÃO (INSPIRAÇÃO E EXPIRAÇÃO)

. Radiografia laterolateral demonstrando inspiração (A) e expiração (B),notar a sobreposição do músculo diafragma
e da borda caudal da silhueta cardíaca que acontece durante a expiração.Fonte: KEALY e MCALLISTER, 2005.


Inspiração: as costelas estão mais separadas e os campos pulmonares mais radiolucentes,maiores
detalhes vasculares são visualizados e uma maior porção da área do lobo pulmonar acessório pode ser
visualizada (seta branca).


Estudo Radiográfico da Traquéia
Traquéia
É uma estrutura tubular que se estende a partir das cartilagens da laringe até a altura da 5ª vértebra
torácica, onde se bifurca nos brônquios principais sobre a base do coração. É composta por uma série
de anéis cartilaginosos incompletos, sendo que o teto é formado pelo músculo traqueal.O ápice da
divisão entre as aberturas dos brônquios principais (troncos) é denominado carina e é visualizado em
radiografias com uma área arredondada radioluscente dorsal a base do coração.
É facilmente visualizada ao exame radiográfico, devendo-se observar seu trajeto e lúmen, por projeção
latero-lateral, pois por projeção ventro-dorsal há sobreposição com as vértebras da região torácica.
Projeções oblíquas facilitam a observação da traquéia sem sobreposição das vértebras e do esterno
como ocorre na projeção ventro-dorsal. Deve-se ter cuidado para não rotacionar o tórax em projeções
laterais o que provocaria o aparente deslocamento da traquéia. O pescoço deve ser confortavelmente
estendido. A superextensão gera um pseudoestreitamento na entrada do tórax, enquanto a flexão da
cabeça ou do pescoço faz com que a traquéia seja desviada no tórax cranial.
Diâmetro normal
Para avaliação do diâmetro traqueal utiliza-se o índice traqueotoracico,mensurado a partir da relação
entre o diâmetro da traquéia na entrada do tórax e a distancia entre a borda ventral da primeira vértebra
toracica e a borda dorsal do manúbrio, o valor normal desse índice é igual ou superior a 0,16 para a
maioria das raças caninas.
Alterações
Deslocamento, colapso, hipoplasia, estenose, neoplasia, calcificação, ruptura, obstrução e traqueíte.

Aspecto radiográfico normal
O ar presente em seu interior funciona como contraste, diferenciando-se da opacidade de tecido mole
dos músculos do pescoço e das estruturas no interior do mediastino.
A traquéia, no mediastino cranial, repousa a direita da linha média passando a ser centralmente
localizada em sua bifurcação. Em uma projeção lateral, forma um ângulo agudo com a linha de
vértebras torácicas.

Radiografia lateral direita do tórax de cão da raça Yorkshire Terrier, mostrando área selecionada (traços interrompidos)
para mensuração do índice traqueotoracico. B: Região cranial do tórax ampliada, mostrando os pontos para mensuração
do diâmetro da traquéia (linha vermelha) e da distancia da entrada do tórax (seta amarela). Esse animal apresenta índice
traqueotoracico igual a 0,19.
Fonte: Castro, 2010


Alterações em Traquéia
01-COLAPSO TRAQUEAL
Tipos
Pode ser congênito ou adquirido, sendo mais comum em animais adultos (meia idade ou idosos) de
raças de pequeno porte. A forma congênita manifesta-se em fases mais tardias da vida. Já que o tipo
comum de colapso ocorre no plano dorsoventral, as radiografias laterais são as mais informativas.
Posicionamento
Radiografias em inspiração ou expiração do comprimento total da traqueia devem ser obtidas com os
membros torácicos em ângulo reto em relação a coluna vertebral. A projeção horizontal ou tangencial
da entrada do tórax, com o cão em decúbito esternal e em extensão dorsal da cabeça e do pescoço é
ocasionalmente útil.
Deve-se ter cuidado, pois tal posicionamento pode exacerbar os sinais clínicos.
Colapso traqueal cervical ocorre durante a inspiração.
Colapso traqueal torácico ocorre durante a expiração.


ALTERAÇÕES RADIOGRÁFICAS
O lúmen da traquéia é significativamente reduzido, a margem dorsal apresenta contorno indistinto,
dada a inversão do músculo traqueal dorsal, a porção cervical, torácica ou ambas podem ser
acometidas.
Caso o colapso ocorra na traquéia cervical é observado à inspiração, se o colapso for intratorácico,
ocorre durante a expiração e pode acometer o brônquio principal e a indução de tosse por pressão na
traquéia na entrada do tórax ou por oclusão das narinas, pode ajudar a tornar o colapso mais aparente.


Radiografia torácica em projeção laterolateral demonstrando colapso traqueal
Fonte: Coulson&Lewis, 2002.

02-RUPTURA DE TRAQUEIA
Alterações Radiográficas
Caso a traquéia seja perfurada, o ar escapa para os tecidos peritraqueais e o enfisema subcutâneo pode
ser reconhecido nas radiografias como opacidades aéreas abaixo da pele. Pode haver a formação de
pneumomediastino caso a ruptura ocorra no interior do tórax. O ar também pode seguir para o

mediastino a partir de uma ruptura extratorácica. Danos aos anéis traqueais podem resultar em
estreitamento do lúmen e por fim, estenose.


Radiografia laterolateral demonstrando aumento de área
radioluscente em região de traquéia e áreas de radioluscencia
embaixo da pele (enfisema subcutâneo- setas).Fonte: Arquivo Setor
de Radiologia Veterinária – UFSM.


ALTERAÇÕES NO DIAFRAGMA

-Congênitas: hérnias diafragmáticas (peritônio-pericárdica e peritôniomediastinal). A hérnia
diafragmática é uma protrusão de qualquer conteúdo abdominal para o tórax através de uma abertura
no diafragma. A hérnia pode ser congênita, o que é incomum, principalmente em cães.
-Adquiridas: rupturas diafragmáticas resultado de traumatismos. Não apresentamsaco herniário, sendo
descritas como rupturas e sua protrusão se dá através de uma abertura anormal e não anatômica. De
modo geral há histórico de traumatismo.

ALTERAÇÕES RADIOGRÁFICAS
Sinais primários: - verifica-se porções do trato gastrointestinal (estômago, intestino delgado ou cólon)
podem estar deslocados cranialmente até o tórax. São facilmente reconhecidas quando preenchidas por
gás. -Há aumento da radiopacidade no interior do tórax.
 -A cúpula diafragmática não é visibilizada.
Dependendo da localização da ruptura diafragmática, o contorno de apenas uma cúpula pode ser
visível. Há desvio cranial do fígado que resulta em um efeito de massa na porção caudal do tórax, com
deslocamento do pulmão. Em projeção ventrodorsal ou dorsoventral, o efeito de massa pode estender-
se através do tórax ou estar localizado na linha média, à direita ou à esquerda da linha média,
dependendo da localização da ruptura.
O estômago pode ser deslocado cranialmente, caso parte do fígado ou todo o órgão esteja herniado
para o tórax. O baço pode estar herniado para dentro do tórax. O contorno do baço pode ser visível
dependendo da quantidade de líquido pleural e de tecido adiposo do omento desviado com o órgão.
A ruptura diafragmática aguda pode resultar em acúmulo de líquido pleural, dada a ocorrência de
hemorragia. Em hérnias diafragmáticas muito crônicas, o volume de líquido pleural é moderado ou
grande, devido ao encarceramento dos órgãos deslocados, causando congestão venosa e depois efusão
pleural.

Caso as vísceras herniadas estejam contidas apenas no interior do hemitórax esquerdo ou direito, pode
haver um deslocamento das estruturas mediastinais para aregião contralateral.
Sinais secundários: Órgãos abdominais como o estômago ou o baço, podem não ser visibilizados no
abdômen.
 - Fraturas de múltiplas costelas, recentes ou antigas, podem ser observadas.
 - Contusões pulmonares e pneumotórax podem ser observados em casos de ruptura
aguda e traumática.
 - O ângulo cardiofrênico mostra-se obliterado em posições dorsoventrais e
ventrodorsais.
Pode-se suspeitar de ruptura diafragmática se houver deslocamento cranial de órgãos abdominais.
O pulmão do lado acometido pode estar comprimido ou colapsado, não sendo possível a visualização
da vascularização pulmonar normal.


Radiografia laterolateral demonstrando diferentes hérnias diafragmáticas. A- exame simples e B- exame contrastado
(sulfato de bário).
Fonte: KEALY e MCALLISTER, 2005.


Alterações em Pleuras
01-EFUSÃO PLEURAL
Definição
Presença de líquido pleural no espaço pleural.
Tipos
Transudatos, hemorrágicos (hemotórax), linfáticos (quilotórax) ou exsudatos (piotórax).
*Apenas o piotórax é distinguido radiograficamente.

Projeções
-Laterolateral: opacidade homogênea no tórax ventral, margens pulmonares separadas, fissuras
interlobares e lobo caudal com aspecto de folha.
-Ventrodorsal: detecta melhor pequenas quantidades de líquido e permite visualização de fissuras
interlobares.

Alterações Radiográficas
Há um aumento difuso de radiopacidade água no tórax, cujo grau depende do volume de líquido
presente.
Á projeção lateral observa-se uma opacificação homogênena no tórax ventral.
Essa opacidade geralmente aparece ondulada, devido ao delineamento das bordas pulmonares pelo
líquido.
As fissuras interlobares passam a ser visíveis como bandas curvilíneas de radiopacidade água entre os
lobos pulmonares. São largas na periferia e estreitas em direção ao hilo.
A B

A silhueta cardíaca pode não ser visualizada, ou é visualizada parcialmente.Em casos graves a traquéia
pode ser deslocada dorsalmente, à medida que os pulmões “flutuam” no líquido. A cúpula
diafragmática pode não ser visualizada.
O líquido pode acumular-se entre o diafragma e as bordas pulmonares, formando umpseudo contorno
diafragmático.
A distribuição atípica ou assimétrica de líquido pode indicar a presença de uma massa.
O líquido pleural pode ter distribuição unilateral, principalmente em casos de piotórax em gatos,
indicando a presença de um processo inflamatório. Tumores pulmonares e da parede torácica além de
quilotórax podem também causar acúmulo unilateral de líquido. A distribuição assimétrica pode
também ser observada em rupturas diafragmáticas, em doenças pleurais ou da parede torácica.

Radiografia torácica demonstrando efusão pleural. A presença de líquido obliterou a sombra cardíaca e alguns detalhes
pulmonares caudais podem ser visualizados. Notar lobo caudal em formato de folha (seta azul), no posicionamento VD
que esta rotacionado, o líquido pode ser visaulizado separando as margens pulmonares da parede do tórax,
particularmente no lado esquerdo (setas pretas). Paciente era um gato siamês de 3 anos de idade com dispnéia.
Fonte: KEALY e MCALLISTER, 2005.

02-Pneumotórax
Definição
Presença de ar livre na cavidade pleural, etiologia geralmente traumática, pode ser espontâneo por
ruptura de cisto ou iatrogênico.
Sinais Clínicos
Verifica-se dispneia e intolerância a exercícios.
Projeções
-Laterolateral: há deslocamento dorsal do ápice cardíaco, hipertransparência pulmonar entre as
fissuras interlobares e retração dos lobos pulmonares.
-Ventrodorsal: observa-se retração da pleura visceral e hipertransparência pulmonar.



Radiografia torácica demonstrando pneumotórax, notar distanciamento dorsal
do ápice do coração em relação ao esterno, a margem pulmonar (seta) pode ser
visualizada separada da coluna vertebral e do diafragma, a área do lobo
pulmonar caudal possui uma opacidade aumentada devido a um colapso
parcial. Fonte: KEALY e MCALLISTER, 2005.

RADIOLOGIA DO ESÔFAGO
Esofagograma : administração de substância com densidade diferente do órgão. São elas sulfato de
bário (rotina) e soluções iodadas (casos de suspeita de ruptura) na dose de 2 a 6 ml / Kg de peso . A
radiografia simples deve preceder sempre a contrastada. Posicionamento : região cervical o esôfago é
dorsal à traquéia, na entrada do tórax encontra-se lateralmente à traquéia e na altura da base do coração
encontra-se dorsal à traquéia trajeto : diâmetro do lúmen, preenchimento do lúmen pelo contraste,
superfície mucosa e progressão da coluna de bário tempo : 5 a 15 minutos (início do trato digestório)


Esofagograma normal em um cão


Rotineiramente o diâmetro esofágico é uniforme em toda sua extensão, podendo ocorrer ondulações
(peristaltismo) Estrias longitudinais - normalmente aparecem na espécie canina no esôfago até a base
do coração Em felinos estas estrias são transversais na porção caudal.

Densidades anormais em radiografia simples superpondo-se ao trajeto esofágico : radiopacos - corpo
estranho, partículas alimentares, neoplasias radiotransparentes - coleções gasosas (aerofagia) em
animais anestesiados

Alteração de topografia ou densidade de estruturas adjacentes como a traquéia são indícios de
alteração esofágica Trajeto em radiografia contrastada diâmetro diminuição (estenose), aumento ou
dilatação pode ser segmentar, circunscrita (divertículo) ou total (megaesôfago)
Preenchimento do lúmen
Superfície mucosa
Progressão da coluna de contraste
Ruptura - extravasamento de contraste para a cavidade

Processos obstrutivos
Corpos estranhos : no caso de c.e. radiopaco, a radiografia contrastada é utilizada somente para
diagnosticar ruptura; o c.e.radiotransparente (ex.: cartilagem) necessita de contraste Pocais de eleição
para parada de corpo estranho : entrada do tórax, base do coração e cárdia Posicionamento : lateral e
ventro dorsal .


 Radiografia Laterolateral demonstrando corpo estranho radiopaco (anzol) em esofágo
em região de base do coração.

Alterações AnelaresVasculares -
persistência de arco aórtico direito : ocorre geralmente em cães pastores na idade de 3 a 6 meses e o
principal sintoma é regurgitação

SINAIS RADIOGRÁFICOS : dilatação segmentar situada cranialmente à base do coração (localização
do arco comprimindo o esôfago nesta região), com deslocamento ventral da traquéia devido a dilatação
esofágica



 Exame simples e contrastado (esofagografia) do esofago onde se observa dilatação parcial,
característico de persistência de anel vascular.



MEGAESÔFAGO IDIOPÁTICO :
alteração de plexos nervosos da parede esofágica ocasionando dilatação progressiva desde a orofaringe
até o cárdia - dilatação total

Megaesôfago Congênito ou Adquirido :
a dilatação congênita aparece na mesma idade de animais com persistência de arco aórtico, a diferença
é a dilatação total. É obrigatório o esofagograma.

SINAIS RADIOGRÁFICOS :
hipertransparência em região esofágica e dilatação em toda a sua extensão na radiografia simples

A dilatação total pode ocorrer também em animais anestesiados e em determinadas viroses (como a
cinomose) além de outras afecções como a miastenia gravis e o hipotireoidismo




Radiografia laterolateral do tórax onde observa-se esofago dilatado com gás
identificado por setas pretas e confirmado pelo esofagografia.

Ruptura esofágica :
Deverá se utilizado solução iodada para o exame contrastado; há extravasamento de contraste para a
cavidade e alteração na progressão da coluna de contraste



Exame Esofagografia onde observa-se extravasamento de contraste na região cervical caudal.


ESTUDO RADIOGRÁFICO DOS PULMÕES
PADRÕES PULMONARES
PADRÃO ALVEOLAR.
PADRÃO INTERSTICIAL.
PADRÃO BRONQUIAL.
PADRÃO VASCULAR.
PADRÃO MISTO.

01-PADRÃO ALVEOLAR
Definição
Verifica-se alvéolos preenchidos por líquido, debris celulares (exsudato), infiltração neoplásica ou
alvéolos colapsados. O líquido ou os fragmentos deslocam o ar nos alvéolos e sua contribuição para o
contraste global é perdida.
Aspectos Radiográficos
-Enevoado (‘algodão doce’) e áreas com aumento de densidade que tendem a se unir.
-Presença de broncogramas aéreos o qual é um sinal patognomônico de doença pulmonar de padrão
alveolar. O líquido preenche a região alveolar, ao redor do brônquio, tornando o ar presente no lúmen
bronquial visível e evidente (radioluscente).
-Consolidação pulmonar.
-Fissuras interlobares.
-Perda da definição dos vasos sanguíneos.


Enfermidades Pulmonares Causadoras do Padrão
Edema, pneumonia, hemorragia, atelectasia, alergias, doenças alveolares,crônicas e granulomas.


. Radiografia laterolateral demonstrando tipo de infiltração ‘algodão
doce’característico de um padrão alveolar. Setas pretas indicam
broncogramas aéreos.Fonte: KEALY e MCALLISTER, 2005.





Broncogramas aéreos

. Desenho esquemático representando o broncograma aéreo.Rx torácico posição lateral de um cão evidenciando o
broncograma aéreo (seas) Fonte: KEALY e MCALLISTER, 2005.
A: ‘a’ representa um grupo de alvéolos preenchidos com ar, ‘b’ é o brônquio e ‘v’ é o vaso pulmonar.
O ar nos alvéolos e no brônquio fornecem um contraste para a opacidade tecido mole (opacidade
líquida) do vaso. O brônquio não é visualizado já que possui a mesma radiopacidade dos alvéolos.
B: os alvéolos foram infiltrados, agora possuem a mesma radiopacidade dos vasos e agora os
brônquios podem ser visualizados, já que contrasta com a opacidade líquido dos vasos e alvéolos neste
caso.

02-PADRÃO INTERSTICIAL
Definição
O interstício compreende o tecido que suporta e envolve os vasos sanguíneos, linfáticos, brônquios e
alvéolos e o acúmulo de fluídos ou material celular neste tecido define o padrão intersticial.
O interstício pode estar infiltrado pelo tecido fibroso, neoplasia ou líquido (não pode ser diferenciado
de outra doença intersticial).
*Mais difícil de avaliar que o padrão alveolar.
Aspectos Radiográficos

Não estruturado (linear ou curvilíneo): verifica-se diminuição generalizada do contraste, dificultada
visualização dos vasos e silhueta cardíaca e padrão reticular (‘favo de mel’) pode ser encontrado,
principalmente em cães velhos. As paredes dos brônquios podem parecer espessadas devido um
aumento em seu componente intersticial.
Estruturado (nodular): pode-se verificar opacidades nodulares de tamanhos variados.
Miliares: entre 0,3 e 0,5 cm.
Nódulos: entre 0,5 e 3,0 cm.
Massas: acima de 3,0 cm.
Enfermidades Pulmonares Causadoras do Padrão
Pode ser causado por edema pulmonar, hemorragia, neoplasias, pneumonia (intersticial ou fúngica),
granulomas, infestações parasitárias e fibrose pulmonar.
*No edema pulmonar, pode haver infiltração líquida nos tecidos intersticiais antes que o líquido
apareça nos alvéolos (padrão alveolar).

Radiografia torácica demonstrando padrão intersticial (reticular – ‘favo de mel’)..Fonte: KEALY e MCALLISTER, 2005.


Figura 10. Radiografia torácica demonstrando padrão intersticial estruturado. (A) nodular e (B) miliar
Fonte: arquivo setor de radiologia veterinária UFSM.




A B

03-PADRÃO BRONQUIAL
Definição
O padrão bronquial pode ser visualizado quando há alterações em brônquios como alterações de
densidade e espessura das paredes e também alterações no diâmetro do lúmen (bronquiectasia –
dilatação).
Alterações Radiográficas
-Verifica-se a árvore brônquica mais evidente.
-Calcificação das paredes brônquicas.
-Dilatação (bronquiectasia) ou diminuição do lúmen dos brônquios.
-Presença de linhas radiopacas no plano longitudinal.
-Presença de anéis de paredes radiopacas no plano transversal (calcificação ou infiltrado peri-
bronquiolar).



Enfermidades Pulmonares Causadoras do Padrão
Pode-se verificar em bronquite, bronquiectasia (inflamatória ou infecciosa) e asma em felinos.


Radiografia demonstrando padrão bronquial. Numerosos brônquios são visualizados com infiltração peribronquial e há
uma calcificação das paredes bronquiais.
Fonte: KEALY e MCALLISTER, 2005.

04-PADRÃO VASCULAR
Definição
O padrão vascular ocorre quando há alteração em vasos pulmonares como mudanças no tamanho,
forma e contorno. Os vasos pulmonares são responsáveis por grande parte das estruturas
radiograficamente visíveis no pulmão.
Projeções
Laterolateral: veias são ventrais e artérias são dorsais aos brônquios.
Ventrodorsal: veias são mediais e artérias são laterais aos brônquios.
Alterações Radiográficas
Hipervascularização: aumento no tamanho e número de vasos visualizados. O resultado é uma
opacidade pulmonar aumentada (congestão pulmonar).
Causas: condições que causem aumento do débito cardíaco direito como: desvios cardíacos da
esquerda para direita, estágios iniciais de inflamação ou insuficiência cardíaca.
Dilatação e sinuosidade vascular: é características de algumas condições como: dirofilariose, fistulas
arteriovenosas, hipoplasia ou agenesia pulmonar.

*Vasos não visualizados normalmente, em particular as veias pulmonares, podem tornar-se
proeminentes na insuficiência esquerda (Ex.: insuficiência mitral).

Radiografia torácica posicionamento LL demonstrando padrão vascular com
vasos dilatados e indistintos. O átrio esquerdo está dilatado.
Fonte: KEALY e MCALLISTER, 2005.

05-PADRÃO MISTO
Definição
Ocorre quando há a associação de mais de um tipo de padrão.
Exemplo: intersticial associado ao bronquial e intersticial associado ao alveolar.
Sinal da Silhueta
Positivo: quando dois objetos de mesma opacidade estão em contato, suas margens não podem ser
distinguidas uma da outra.
Negativo: objeto de radiopacidade diferente de ambos for interposto entre eles, esse objeto irá fornecer
contrastee as margens individuais poderão então ser identificadas.


. A-sinal da silhueta positivo com perda do contorno caudal cardíaco resultante de edema.
B-sinal da silhueta negativo com margem cardíaca causal e diafragma facilmente diferenciados e visualizados com uma
massa intratorácica sobreposta. Fonte: KEALY e MCALLISTER, 2005.





ESTUDO RADIOGRÁFICO DO CORAÇÃO


A: aorta torácica
T: traquéia
B: origem do brônquio do lobo
pulmonar cranial esquerdo.
C: origem do brônquio do lobo
pulmonar cranial direito.
PA: ramos da artéria pulmonar.
RD: pilar diafragmático direito.
LD: pilar diafragmático
esquerdo.
CVC: veia cava caudal
H: coração
RL: artéria e veia para o lobo
pulmonar cranial direito.
LL: artéria e veia para o lobo
pulmonar esquerdo.
CM: mediastino cranial.
P: dobra da pleura.
LC: porção cranial do lobo
pulmonar cranial esquerdo.
LA: átrio esquerdo.
LV: ventrículo esquerdo.
RA: átrio direito.
RV: ventrículo direito.
. Demonstração da anatomia radiográfica em projeção laterolateral do tórax.Fonte: KEALY e MCALLISTER, 2005.

Mensurações
Laterolateral: o comprimento ápico-basilar deve ser de 2/3 da altura do tórax,passando pela carina e
pelo ápice do coração e a largura deve ser de 2,5 a 3,5 espaçosintercostais.
Dorsoventral: no seu ponto mais largo o coração deve ser aproximadamente 2/3da largura da cavidade
e deve representar cerca de 1/3 do total da cavidade.

VHS (Vertebral Heart Scale System)

. VHS – mensuração do tamanho do coração.
Fonte: O’BRIEN, 2003.


Aumento das Câmaras Cardíacas
01-AUMENTO DE ÁTRIO DIREITO
Raramente acontece de modo isolado e é difícil de ser determinado radiologicamente. Há em geral um
aumento de tamanho do ventrículo direito associado.
Alterações Radiográficas
Projeção laterolateral: há elevação da traqueia (cranialmente a carina) e perda da cintura cardíaca
cranial. A veia cava caudal pode estar aumentada.
Projeção ventrodorsal: verifica-se saliência da silhueta cardíaca cranial direita e corresponde a posição
09 a 11 horas.

02-AUMENTO DE VENTRÍCULO DIREITO
Alterações Radiográficas
Projeção laterolateral: há o aumento do contato com o esterno, aumento do diâmetro crânio-caudal do
coração e perda da cintura cardíaca cranial. O ventrículo aumentado pode deslocar a traquéia
(elevação), entretanto a curvatura ventral terminal permanece.
Projeção ventrodorsal: a margem cardíaca direita esta mais arredondada e próxima da parede
torácicas, aspecto de ‘D’ invertido (normal em Cocker Spaniel) e deslocamento do ápice para a
esquerda.

03-AUMENTO DE ÁTRIO ESQUERDO
Alterações Radiográficas
Projeção laterolateral: verifica-se elevação da traquéia na porção terminal e perda da cintura cardíaca
caudal e pode-se verificar o átrio como uma opacidade que se estende em direção ao interior dos
campos pulmonares caudais (forma de cunha).
Projeção ventrodorsal: verifica-se aumento da aurícula esquerda (saliência) correspondente a posição
02 a 03 horas.


04-AUMENTO DO VENTRÍCULO ESQUERDO
Alterações Radiográficas
Projeção laterolateral: verifica-se perda da cintura cardíaca cranial, margem caudal mais verticalizada
(forma quase um ângulo reto com o esterno) e elevação traqueal (perda da curvatura ventral normal –
permanece então horizontal). O diâmetro craniocaudal do coração geralmente não está aumentado
como no aumento de ventrículo direito.
Projeção ventrodorsal: verifica-se margem cardíaca esquerda arredondada e mais próxima da parede
torácica e ápice arredondado e deslocado à direita.


Radiografia laterolateral de tórax demonstrando aumento de coração
direito (maior contato do coração com o esterno -setas azuis).Fonte:
KEALY e MCALLISTER, 2005.

Radiografia laterolateral de tórax demonstrando aumento de coração
esquerdo (átrio esquerdo se estende em direção ao interior dos campos
pulmonares caudais- setas azuis). Fonte: KEALY e MCALLISTER, 2005.

05-CARDIOMEGALIA GENERALIZADA (DILATAÇÃO CARDÍACA)
Verifica-se aumento pelo método VHS em que a variação normal é de 8,5 a 10,5 corpos vertebrais. O
aumento pode ser por hipertrofia ou dilatação. O aumento generalizado pode ser o resultado de várias
condições como: lesões valvulares, doença miocárdica, anemia crônica e doenças infecciosas e
metabólicas.
Alterações Radiográficas
Projeção laterolateral: coração com contorno arredondado com perda da cintura cranial e caudal, o
diâmentro craniocaudal está aumentado, o coração parece grande em relação a todo tórax, o coração
direito está em maior contato com o esterno e o esquerdo está mais verticalizado, a traquéia e
brônquios estão elevados (em casos graves a traquéia está paralelamente à coluna vertebral), o coração
pode estar coberto pelo diafragma e a veia cava caudal está direcionada dorsocranialmente.

Projeção dorsoventral: o diâmetro do coração está aumentado, há uma área menor de campos
pulmonares, o ápice do coração está deslocado caudalmente e à esquerda, o diafragma pode estar
comprimido ou sobreposto e pode haver irregularidades no contorno cardíaco.

. Radiografia torácica em projeção laterolateral e ventrodorsal demonstrando cardiomegalia generalizada.
Fonte: Arquivo Setor de Diagnóstico por Imagem - UFSM



Referências Bibliográficas
DONALD E. THRALL – Diagnóstico de Radiologia Veterinária –Editora Elsevier Brasil
-2010, 859.
KEALY J. K., MCALLISTER H. Radiologia e Ultrassonografia do Cão e do Gato. 3ª
ed. Editora Manole, São Paulo, 2005.
TICER, J. W. Técnicas Radiológicas na Prática Veterinária. 2 ed. São Paulo:
Roca,1987.
O’BRIEN R.T. Radiologia Torácica – para o Clínico de Pequenos Animais. 1 ed. São
Paulo: Roca, 2003.
STOLF, L.C. Diagnóstico por imagem. Disponível em www.veterinariandocs.com.br
Acesso em 25 de maio de 2013.
Radiologia do Esôfago Disponível em< http://www.playmagem.com.br/vet/rad_vet.pdf > Ac.esso em
20 de abril de 2015
