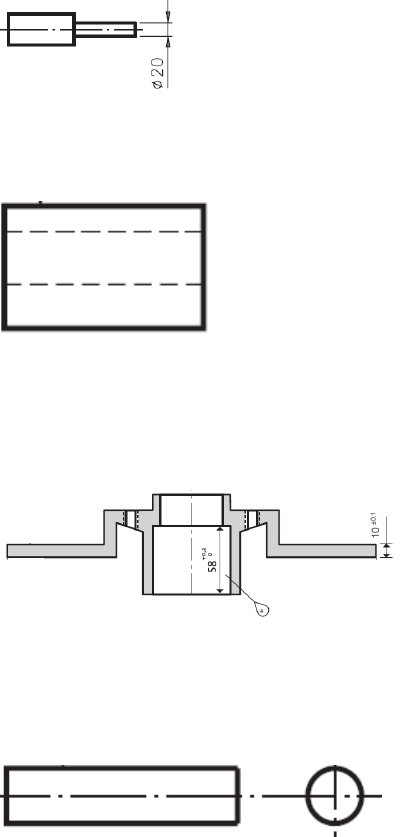

Faça a especificação da tolerância Geométrica no desenho mecânico.
a) Retitude de 0,01 aplicada a linha de simetria do diâmetro de 20 mm.
b) Retitude de diâmetro 0,03 na superfície superior.
c) Planeza de 0,03 na face com espessura de 10 mm (lado direito).
 Linearidade de 0,04 no centro do diâmetro maior com altura de 58 mm.
d) Circularidade de 0,05 na superfície superior.
e) Cilindricidade de 0,04 no diâmetro maior.
f) Perfil de uma linha qualquer de 0,07 na superfície complexa superior.
g) Perfil de uma linha qualquer de 0,05 na superfície complexa lateral esquerda.
h) Perfil de uma superfície qualquer de 0,02 na superfície complexa superior.
i) Perfil de uma superfície qualquer de 0,1 na superfície complexa inferior.
Faça a interpretação das tolerâncias Geométricas abaixo.
b)
c)
d)
e)
f)
g)
3) Qual tolerância Geométrica estamos controlando?
a)
4)Quais são os principais fatores que influenciam o erro de planeza?
