Disciplina: Resistência dos Materiais I
Prof. Esp. Diego Rosa E-mail: profdiegorosa@gmail.com
UNIVERSIDADE CEUMA
Prof. Esp. Diego Rosa
Lista de exercícios – Equações e Diagramas de V e M
CARO ALUNO: esta lista de exercícios serve de apoio para estudar e contem a
linha de raciocínio que será cobrada na avaliação, isto não significa que a prova
será com questões exatamente iguais as que estão na lista. Para uma melhor
fixação do conteúdo, recomenda-se utilizar a bibliografia básica a seguir:
✓ Hibbeler, r. C. Resistência dos Materiais. V.1. 7ª ed. São Paulo:
Pearson.
✓ Johnston jr., E. R.; Beer, f. P. Mecânica dos Materiais. 7ª ed. São Paulo:
Makron books.

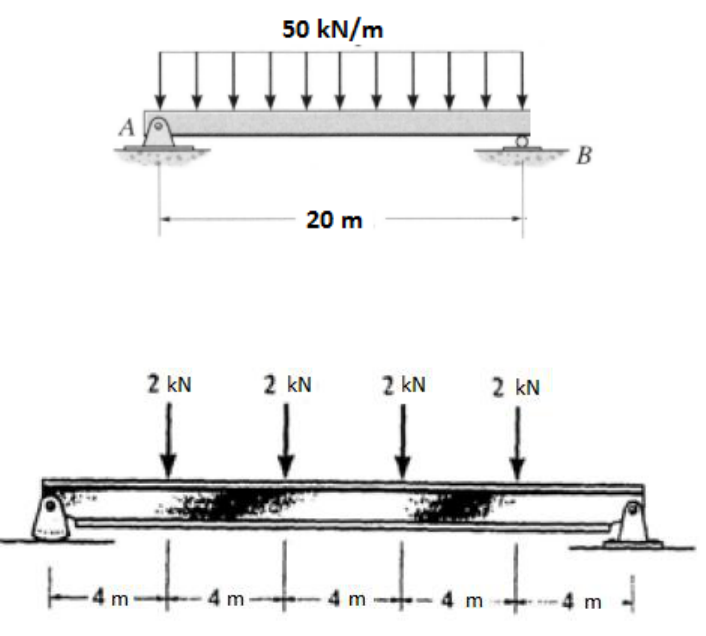

1) Escreva as equações e represente graficamente o esforço cortante e
momento fletor.

2) Escreva as equações e represente graficamente o esforço cortante e
momento fletor para a viga.





Disciplina: Resistência dos Materiais I
Prof. Esp. Diego Rosa E-mail: profdiegorosa@gmail.com
3) Escreva as equações e represente graficamente o esforço cortante e
momento fletor para a viga.



4) Escreva as equações e represente graficamente os de força cortante e
momento fletor para a viga.



5) Escreva as equações e represente graficamente os diagramas de força
cortante e momento fletor para a viga.

Disciplina: Resistência dos Materiais I
Prof. Esp. Diego Rosa E-mail: profdiegorosa@gmail.com
6) Escreva as equações e represente graficamente os diagramas de força
cortante e momento fletor para a viga. A viga encontra-se engastada na
extremidade B.


7) Para a viga abaixo, determine: a) as equações do esforço cortante e
momento fletor; b) os diagramas de esforço cortante e momento fletor; c)
o valor do cisalhamento e momento fletor máximo.

8) Para a viga abaixo, determine: a) as equações do esforço cortante e
momento fletor; b) os diagramas de esforço cortante e momento fletor.


Disciplina: Resistência dos Materiais I
Prof. Esp. Diego Rosa E-mail: profdiegorosa@gmail.com
9) Para a viga abaixo, determine: a) as equações do esforço cortante e
momento fletor; b) os diagramas de esforço cortante e momento fletor.

10) Escreva as equações e faça os diagramas de esforço cortante e momento
fletor para a viga abaixo.

11) Escreva as equações e faça os diagramas de esforço cortante e
momento fletor para a viga abaixo.





Disciplina: Resistência dos Materiais I
Prof. Esp. Diego Rosa E-mail: profdiegorosa@gmail.com
12) Escreva as equações e faça os diagramas de esforço cortante e
momento fletor para a viga abaixo.

13) Escreva as equações e faça os diagramas de esforço cortante e momento
fletor para a viga abaixo.

14) Escreva as equações e faça os diagramas de esforço cortante e momento
fletor para a viga abaixo





Disciplina: Resistência dos Materiais I
Prof. Esp. Diego Rosa E-mail: profdiegorosa@gmail.com
15) Escreva as equações e faça os diagramas de esforço cortante e momento
fletor para a viga abaixo.

16) Escreva as equações e faça os diagramas de esforço cortante e momento
fletor para a viga abaixo. Considere w = 10 kN/m e L = 8 m.

17) Escreva as equações e faça os diagramas de esforço cortante e momento
fletor para a viga abaixo.



Disciplina: Resistência dos Materiais I
Prof. Esp. Diego Rosa E-mail: profdiegorosa@gmail.com
18) Escreva as equações e faça os diagramas de esforço cortante e momento
fletor para a viga abaixo.

19) Escreva as equações e faça os diagramas de esforço cortante e momento
fletor para a viga abaixo. Considere w = 3 kN/m.

20) Escreva as equações e faça os diagramas de esforço cortante e momento
fletor para a viga abaixo.






Disciplina: Resistência dos Materiais I
Prof. Esp. Diego Rosa E-mail: profdiegorosa@gmail.com
QUESTOES DE PROVAS PASSADAS
21) Analisando a treliça da figura acima, podemos afirmar que a força de reação no
apoio E, em kN é:
a) 13,125 b) 8,875 c) 3,125 d) 10 e) 14,875

Utilize a figura abaixo para responder as questões de 22 a 25.

22) A figura acima mostra uma viga de comprimento L solicitada por um
carregamento distribuído w. Os apoios são fixo e simples da esquerda para a
direita. Se w for igual a 10 kN/m e L for 8 m, as reações nos apoios será, em kN:
a) 30 b) 40 c) 50 d) 60 e) 70
23) Os gráficos mostrados na parte (c) da figura acima, representam,
respectivamente:
a) Esforço cortante e momento fletor
b) Carga concentrada e carga distribuída
c) Momento fletor e carregamento triangular
d) Carga momento e carga concentrada
e) Diagrama de flexão e momento de torção
24) Considerando o comprimento da viga igual a 1 m e o valor da carga distribuída
de 16 kN/m, o valor do momento fletor máximo, será, em kN.m:
a) 0 b) 1 c) 2 d) 3 e) 5

25) O momento fletor máximo para a viga da figura acima ocorre exatamente:
a) Nos apoios
b) Em x = 0
c) Em w = 0
d) Em v = L
e) Na metade da viga

Disciplina: Resistência dos Materiais I
Prof. Esp. Diego Rosa E-mail: profdiegorosa@gmail.com
Utilize a viga abaixo para responder as questões 26 e 27.

26) A viga acima está sendo solicitada por um carregamento distribuído
retangular e uma carga concentrada. Encontre o valor das reações nos
apoios A e B.

27) Para a viga acima escreva as equações para os dois trechos e represente
graficamente o esforço cortante e momento fletor.

28)A figura 07 mostra uma viga biapoiada com cargas concentradas que
representam uma construção de alvenaria simples. Se P3 > P2 > P1 e a3 > a2
> a1 > b3, então o maior valor do momento fletor está no
a) apoio A.
b) apoio B.
c) ponto de aplicação de P1.
d) ponto de aplicação de P2.
e) ponto de aplicação de P3.
