Exercícios propostos:

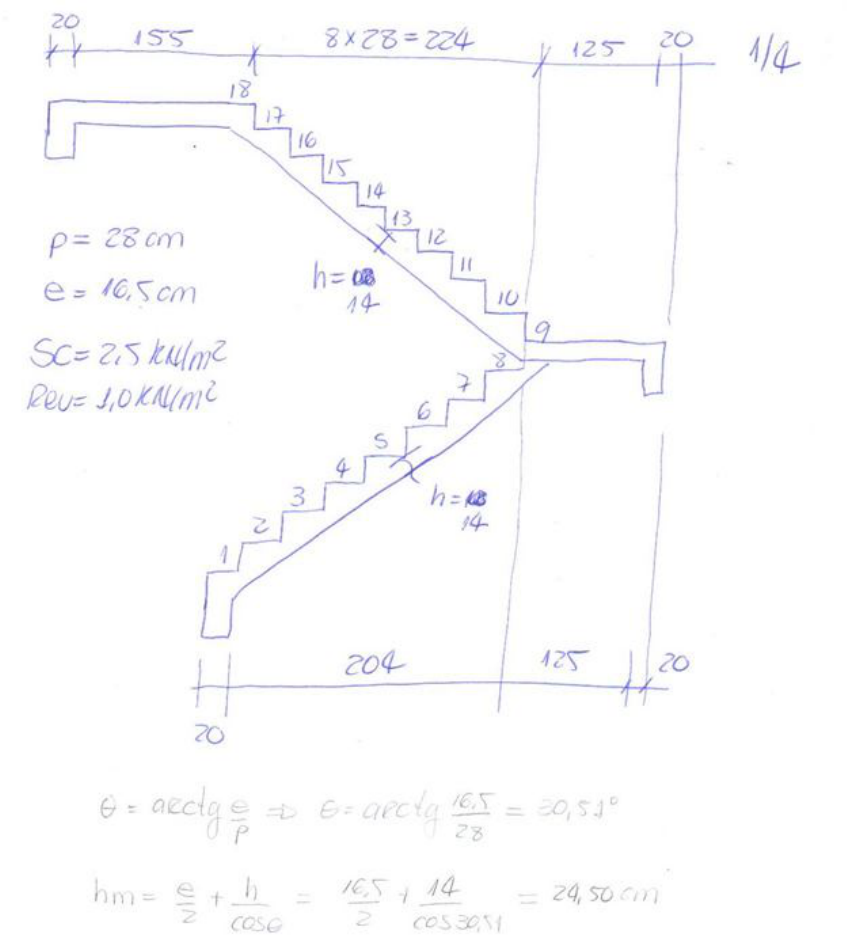

1 – Com base na figura a seguir e os dados apresentado, dimensionar as armações principais das
escadas.












2 – Com base na escada da figura a seguir:

a) Determinar a espessura mínima.
b) Usando h=13cm, determinar e detalhar a armação principal.
c) É possível dimensionar a escada com a armação de 15/0,8 c e h=11cm?
d) Utilizando h=13cm e a armação de 15/5,12 c qual o maior valor para “L”.


Dados:
MPafck 20
50CAAço
2/00,3 mkNSC 
2/00,1Re mkNv 
Largura da escada m80,1
























3 – Com base na estrutura da figura a seguir:

a) Determinar a espessura mínima para a laje em balanço;
b) Utilizando h=13cm para todas as lajes, verificar as condições de engastamento das lajes
adjacentes com a laje em balanço;
c) Utilizando a espessura encontrada no item “a”, determinar e detalhar todas as armações da
laje em balanço;
d) Adotando o valor de L=180cm e a armação principal igual a 12/5,12 c , determinar a
espessura mínima para a laje em balanço.

Dados:
MPafck 20
50CAAço
2/00,3 mkNSC 
2/10,1Re mkNv 
Altura da mureta m20,1
Espessura da mureta cm20























4 – Exercícios Resolvidos
