CONCRETO ARMADO II

Escadas de Concreto Armado

► Considerações iniciais

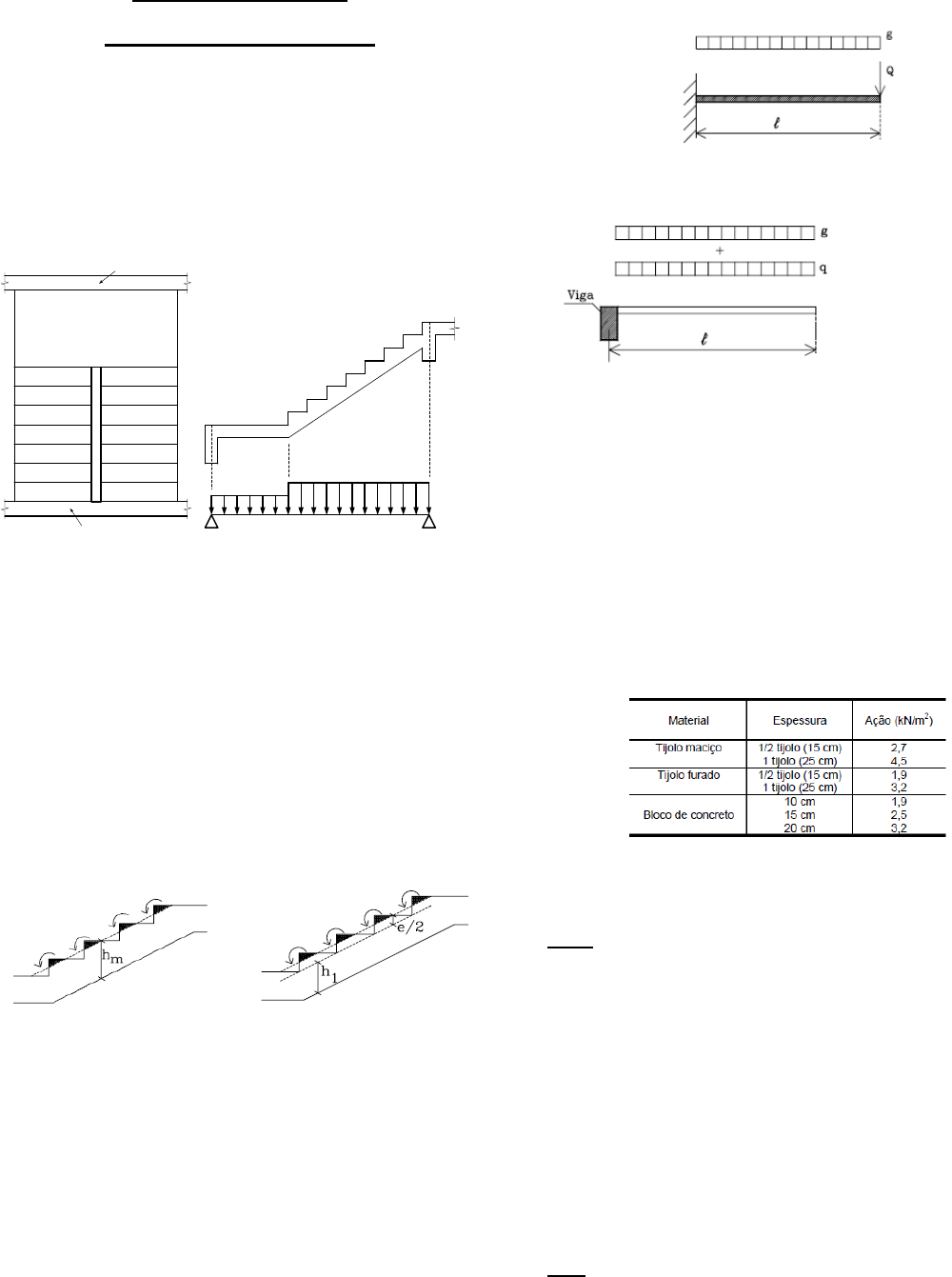

O tipo mais usual de escada em concreto armado tem
como elemento resistente uma laje armada em uma só
direção, onde os degraus não têm função estrutural.
O modelo estrutural corresponde a uma laje armada
em uma só direção, simplesmente apoiada, solicitada
por cargas verticais, correspondendo a um modelo de
viga isostática. Sendo assim, pode-se calcular reações
e solicitações utilizando o vão projetado.
viga
viga
p
1
p
2

► Ações
As ações serão consideradas verticais por m
2
 de
projeção horizontal.
● Peso próprio
O peso próprio é calculado com a espessura média hm e
com o peso específico do concreto igual a 25 kN/m
3
.
Se a laje for de espessura constante e o enchimento
dos degraus for de alvenaria, o peso próprio será
calculado somando-se o peso da laje, calculado em
função da espessura h1, ao peso do enchimento,
calculado em função da espessura média e/2. Para a o
cálculo do peso do enchimento do degrau de concreto,
deve-se considerar um valor de peso específico da
ordem de 24 kN/m
3
.
Laje com degraus em concreto Laje com degraus
em alvenaria

● Revestimento
Para a força uniformemente distribuída de revestimento
inferior e superior, forro e piso, respectivamente,
costumam ser adotados valores no intervalo de 0,8
kN/m
2
 a 1,2 kN/m
2
.
Para o caso de materiais que aumentem
consideravelmente o valor da ação, tal como o
mármore, aconselha-se utilizar um valor maior, baseado
no valor do peso específico do material e na sua
geometria.
● Ação variável (Ação de uso)
Os valores mínimos para as ações de uso,
especificados pela NBR 6120 (1980), são os seguintes:
� Escadas com acesso público: 3,0 kN/m
2
;
� Escadas sem acesso público: 2,5 kN/m
2
.
● Quando uma escada for constituída de degraus
isolados em balanço, estes também devem ser
calculados para suportar uma força concentrada de 2,5
kN, aplicada na posição mais desfavorável. Além da
verificação utilizando-se ações permanentes (g) e
variáveis (q), deve-se verificar esquema de
carregamento seguir:

● Para a o cálculo da reação da viga, que suporta o
degrau, não deve ser considerado esse carregamento e
sim a composição original dada por:

● Gradil, mureta ou parede
Quando a ação de gradil, mureta ou parede não está
aplicada diretamente sobre uma viga de apoio, ela deve
ser considerada no cálculo da laje. Em vez de se
considerar a carga linear, faz-se uso de uma
simplificação, que consiste em transformar a carga
linear em carga uniformemente distribuída na área da
laje.
���� Gradil
O peso do gradil varia no intervalo de 0,3 kN/m a 0,5
kN/m.
���� Mureta ou parede
O valor desta ação depende do material empregado, ou
seja, tijolo maciço, tijolo cerâmico furado ou bloco de
concreto.

► Dimensões
Recomenda-se, para a obtenção de uma escada
confortável, que seja verificada a relação a seguir:
“s + 2.e” com 60 cm ≤ s + 2.e ≤ 64 cm
Onde:
s � Representa o valor do "passo“, comprimento do
degrau.
e � Representa o valor do "espelho", ou seja, a altura
do degrau.
Alguns códigos de obra especificam valores extremos,
dado por:
s ≥ 25 cm e ≤ 19 cm.
● Considerando-se s + 2 e = 62 cm, valor médio entre
60 cm e 64 cm, temos:
� Escadas interiores apertadas: s = 25 cm; e = 18,5 cm
� Escadas interiores folgadas: s = 28 cm; e = 17,0 cm
� Escadas externas: s = 32 cm; e = 15,0 cm
� Escadas de marinheiro: s = 0; e = 31,0 cm

Seja:

hl � Altura livre da escada, mínimo de 2,10 m.
lv � Desnível a vencer com a escada.
lh � Desenvolvimento horizontal da escada.
n � número de degraus.




Temos:





● De forma geral, a espessura da laje pode ser fixada,
em função do comprimento do vão, pela seguinte
tabela:
Vão Espessura
l ≤ 3m 10 cm
3m < l ≤ 4m 12 cm
4m < l ≤ 5m 14 cm

► Cálculo das escadas

As escadas são calculadas de acordo com os mesmos
critérios recomendados por norma, ou seja, em se
tratando de lajes, deverão obedecer as mesmas
recomendações de cálculo, ancoragem e armaduras
mínimas que as lajes devem ter.

● Nas escadas, sendo lajes armadas em uma só
direção, deve-se ter uma armadura de distribuição, na
direção transversal à armadura principal, atendendo a
seguinte condição:


● Deve-se lembrar que o cálculo dos esforços da
escada são feitos com relação a sua projeção
horizontal.










● Na seção de inflexão do trecho com degraus para o
patamar, deve-se ter um cuidado especial com o
detalhamento da armadura. Sempre que houver
tendência à retificação de barra tracionada, em regiões
em que a resistência a esses deslocamentos seja
proporcionada por cobrimento insuficiente de concreto,
a permanência da barra em sua posição deve ser
garantida por detalhamento especial. No caso das
escadas, deve-se substituir cada barra da armadura
principal por outras duas prolongadas além do seu
cruzamento e devidamente ancoradas.


► Escadas com vãos perpendiculares entre si

Quando os lances das escadas são perpendiculares
entre si e os apoios estão definidos em determinadas
direções, considera-se como lance principal aquele
que tem os dois apoios externos, viga ou parede, nas
suas extremidades. O lance secundário será aquele
que tem apoio externo, viga ou parede, somente em
uma das extremidades. Na outra extremidade, o lance
secundário fica apoiado no lance principal.
c
c
/3
lance principal
la
n
c
e
 s
e
c
u
n
d
á
ri
o

● Reação do lance secundário

Admite-se que a reação do lance secundário sobre o
lance principal se distribui ao longo da largura “c” do
lance principal, segundo uma variação triangular.
Supõe-se que a reação esteja aplicada a “c/3”. A carga
do trecho comum aos dois lances é considerada apenas
no lance principal.
● Detalhamento
Com relação ao detalhamento, no trecho em que as
armaduras se cruzam, sempre se deve colocar por
baixo a armadura do lance principal.









≥
mcm
A
A
A
Smín
Sprinc
Sdistr
/
2
5
9,0
2
