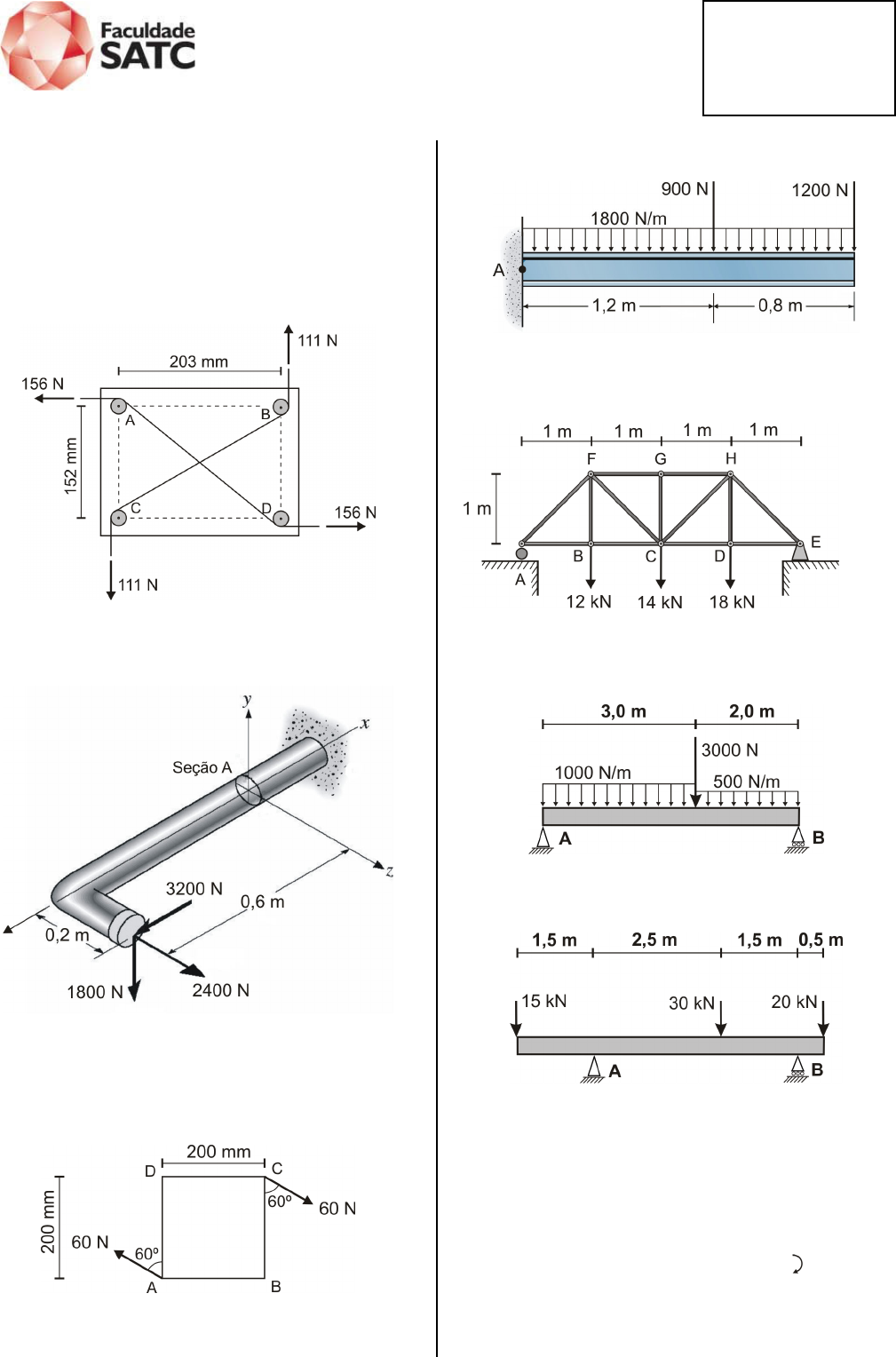

CURSO DE ENGENHARIA MECÂNICA DISCIPLINA: ESTÁTICA Profº José Luiz Salvador Acadêmico:______________________________________ Lista 08 01. Quatro pinos de 25 mm de diâmetro são presos a uma tábua. Dois barbantes, apoiados nos pinos são tracionados, como ilustrado. (a) Determine o binário resultante na tábua. (b) Se apenas um barbante é usado, em quais pinos deverá ser apoiado e em que direções deverão ser tracionado a fim de que se produza o mesmo binário com uma força de tração mínima? (c) Qual o valor dessa força de tração mínima? 02. A barra cilíndrica de 50 mm de diâmetro esta sujeita as três forças indicadas. Determine os momentos em relação aos eixos x, y e z. 03. Duas forças de 60 N são aplicadas, como ilustrado, aos vértices A e C de uma placa quadrada de 200 mm de lado. Determine o momento do binário formado pelas duas forças. 04. Para a viga abaixo, determine as reações no apoio A. 05. Para a treliça de carregamento mostrado determine as reações nos apoios A e E. 06. Para a viga de carregamento indicado, calcule as reações nos apoios A e B. 07. Para a viga de carregamento indicado, calcule as reações nos apoios A e B. RESPOSTAS 01. a) 52,92 N.m b) A e D α = 53,18º ou B e C α = − 53,18º c) 189,95 N 02. Mx = − 360 Nm My = 800 Nm Mz = 1080 Nm 03. – 16,39 N.m 04. Ray = 5700 N ↓ MA = 7080 N.m 05. RA = 20,5 kN RB = 23,5 kN 06. RA = 3500 N RB = 3500 N 07. RA = 29,375 kN RB = 35,625 kN
