02/12/2024 21:44:52 1/3
REVISÃO DE SIMULADO
Nome:
PAULO SERGIO DOS SANTOS SUBTIL
Disciplina:
Sistemas Estruturais I
Respostas corretas são marcadas em amarelo X Respostas marcardas por você.
Questão

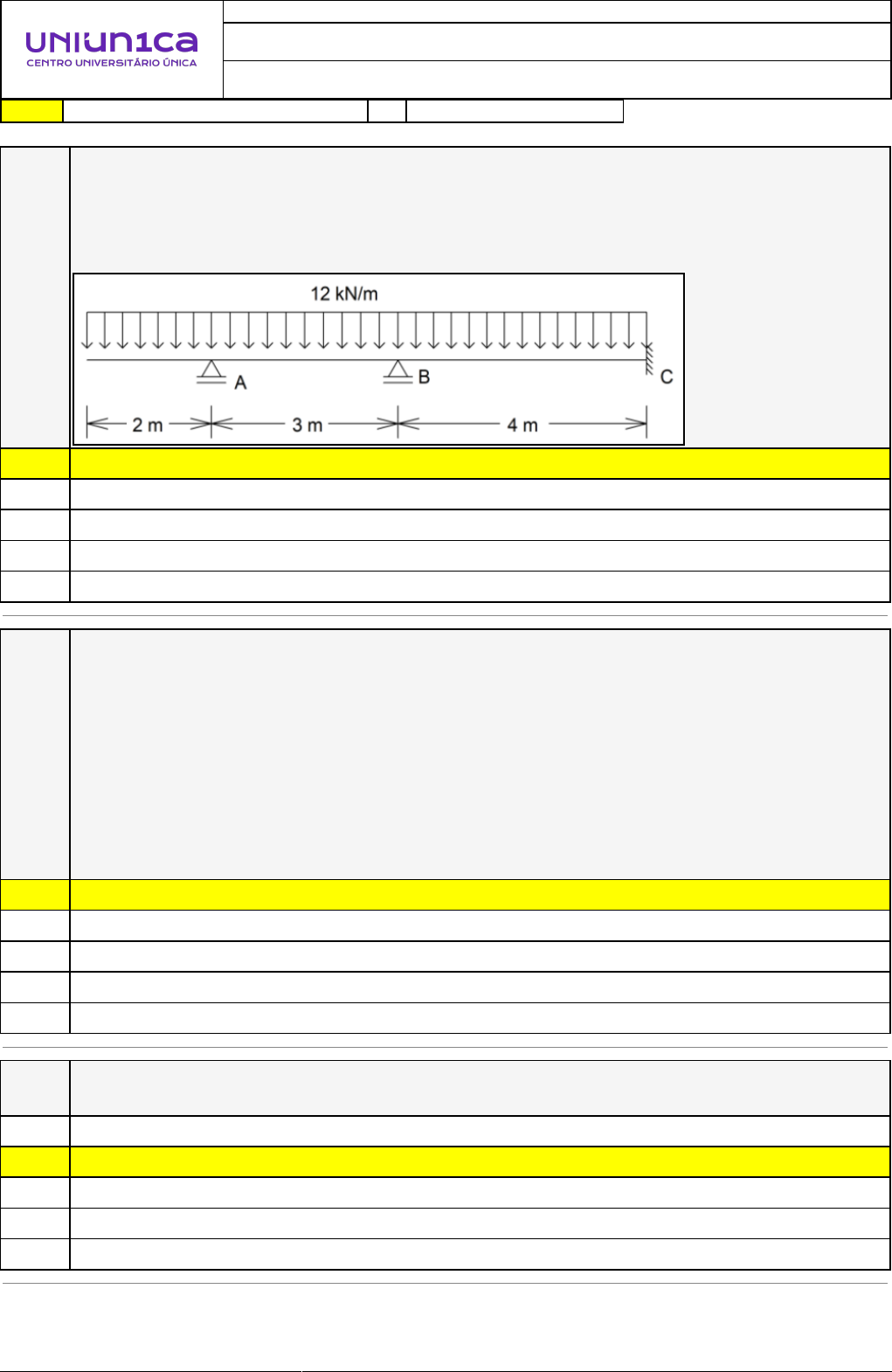

001 (Adaptado de FGV, 2022): O momento fletor representa o efeito de flexão (ou
dobramento) em uma seção transversal de uma barra. Diante disso, calcule os
momentos fletores nos pontos B e C da viga contínua apresentada na figura acima, cujo
momento de inércia e módulo de elasticidade são constantes ao longo de toda a viga,
são, respectivamente:
A) –8,75 kN.m e –19,63 kN.m;
B) –13,50 kN.m e –16,00 kN.m.
X C) –19,63 kN.m e –8,75 kN.m;
D) –24,00 kN.m e –16,00 kN.m;
E) –24,00 kN.m e –8,75 kN.m;
Questão
002 (Instituto Consulplan, 2019): Cada treliça é projetada para suportar as cargas que agem
em seu plano e, dessa forma, pode ser considerada uma estrutura bidimensional. Em
geral, as barras de uma treliça são esbeltas e podem suportar pouca flexão em função
das cargas laterais. Portanto, todas as cargas devem ser aplicadas nos vários nós, e
não diretamente nas próprias barras. Admite-se, também, que os pesos das barras da
treliça sejam aplicados aos nós; metade do peso de cada barra é aplicada a cada um
dos dois nós que fazem a ligação da barra. Na maioria das análises preliminares de
treliças, os pesos das barras são ignorados, porque são pequenos se comparados com
as cargas aplicadas. É possível afirmar que a análise preliminar de uma treliça admite
que:
A) As tensões secundárias são ignoradas nos nós.
B) As barras são ligadas por pinos, exceto nas extremidades (nós).
X C) As barras são sempre lineares.
D) Normalmente, o peso das barras da treliça não é ignorado.
E) As tensões secundárias nunca podem ser ignoradas nos nós.
Questão
003 De acordo com Edmungo, Guimarães e Rojas (2018), marque a alternativa que
estabelece como os elementos de uma treliça são conectados entre si.
A) Através de elementos de madeira.
B) Por meio de placas de reforço parafusadas ou soldadas.
X C) Apenas por pinos lisos.
D) Por grandes parafusos no centro de cada elemento.
E) Utilizando quadrados para fixação.
02/12/2024 21:44:52 2/3
Questão
004 (Adaptado de FEPESE, 2022): O pórtico é um estilo de estrutura composta por uma ou
mais colunas verticais que sustentam uma viga ou um arco horizontal. O elemento
decorativo surgiu na Grécia antiga e é bastante utilizado nos projetos da arquitetura
contemporânea. Dado o pórtico plano de estrutura isostática:
Assinale a alternativa que representa corretamente o diagrama de momento fletor do
pórtico apresentado:

A)
X B)
C)
D)
E)
02/12/2024 21:44:52 3/3
Questão
005 (Adaptado de VUNESP, 2014): Uma viga simplesmente apoiada é uma estrutura que
fica apoiada em dois pontos, geralmente paredes, colunas ou pilares. Essa viga recebe
cargas e as transmite para os pontos de apoio. É um elemento estrutural amplamente
utilizado na construção civil e pode ser feita de diferentes materiais, como concreto,
madeira, aço ou alumínio. Considere a viga simplesmente apoiada da figura, submetida
a uma carga uniformemente distribuída ao longo do vão de 2 kN/m e a uma carga
concentrada de 4 kN no meio do vão.
Para o comprimento da viga de 6 m, o momento de fletor máximo, em kN.m, é
A) 6
B) 12
X C) 9
D) 15
E) 24.
Questão
006 O uso de treliças em edificações, com as cargas aplicadas nos nós ideais, é um sistema
construtivo composto de barras idealizado para resistir aos esforços solicitantes de:
A) Cisalhamento e torção.
B) Tração e flexão.
X C) Compressão e flexão.
D) Torção e flexão.
E) Tração e compressão.
Questão
007 Assinale a característica fundamental das vigas Gerber que possibilita a construção de
vãos consideráveis.
A) Rotação nas extremidades.
B) Ausência de vigas reforçadas.
C) Apoios fixos nas extremidades.
D) Combinação de vigas reforçadas umas sobre as outras.
X E) Estrutura isostática.
Questão
008 (VUNESP, 2021): A viga simplesmente apoiada da figura a seguir está submetida a uma
carga uniformemente distribuída de 5 kN/m ao longo de seu vão e a três cargas
concentradas, respectivamente, de 10 kN, 20 kN e 10 kN.
O momento fletor máximo na viga é:
A) 180 kNm.
B) 200 kNm.
X C) 150 kNm.
D) 100 kNm.
E) 80 kNm.
