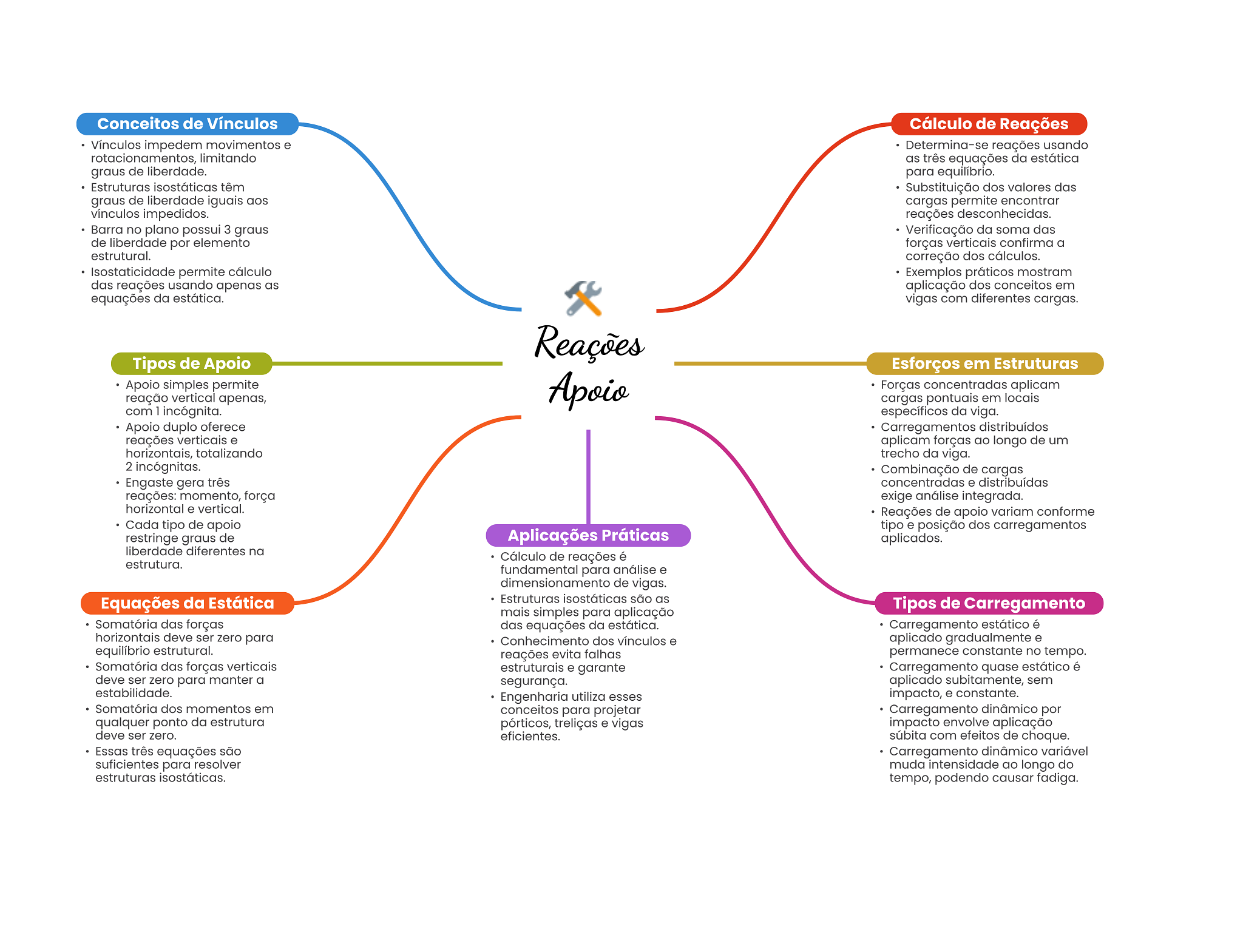

Mapa Mental - Reações Apoio

Prévia do material em texto

Conceitos de Vínculos Cálculo de Reações Vínculos impedem movimentos e Determina-se reações usando rotacionamentos, limitando as três equações da estática graus de liberdade. para equilíbrio. Estruturas isostáticas têm Substituição dos valores das graus de liberdade iguais aos cargas permite encontrar vínculos impedidos. reações desconhecidas. Barra no plano possui 3 graus Verificação da soma das de liberdade por elemento forças verticais confirma a estrutural. correção dos cálculos. Isostaticidade permite cálculo Exemplos práticos mostram das reações usando apenas as aplicação dos conceitos em equações da estática. vigas com diferentes cargas. Reações Tipos de Apoio Esforços em Estruturas Apoio simples permite Apoio Forças concentradas aplicam reação vertical apenas, cargas pontuais em locais com 1 incógnita. específicos da viga. Apoio duplo oferece Carregamentos distribuídos reações verticais e aplicam forças ao longo de um horizontais, totalizando trecho da viga. 2 incógnitas. Combinação de cargas Engaste gera três concentradas e distribuídas reações: momento, força exige análise integrada. horizontal e vertical. Reações de apoio variam conforme Cada tipo de apoio tipo e posição dos carregamentos restringe graus de Aplicações Práticas aplicados. liberdade diferentes na Cálculo de reações é estrutura. fundamental para análise e dimensionamento de vigas. Equações da Estática Estruturas isostáticas são as Tipos de Carregamento mais simples para aplicação Somatória das forças das equações da estática. Carregamento estático é horizontais deve ser zero para Conhecimento dos vínculos e aplicado gradualmente e equilíbrio estrutural. reações evita falhas permanece constante no tempo. Somatória das forças verticais estruturais e garante Carregamento quase estático é deve ser zero para manter a segurança. aplicado subitamente, sem estabilidade. Engenharia utiliza esses impacto, e constante. Somatória dos momentos em conceitos para projetar Carregamento dinâmico por qualquer ponto da estrutura pórticos, treliças e vigas impacto envolve aplicação deve ser zero. eficientes. súbita com efeitos de choque. Essas três equações são Carregamento dinâmico variável suficientes para resolver muda intensidade ao longo do estruturas isostáticas. tempo, podendo causar fadiga.
