15/06/2017 BDQ Prova
http://simulado.estacio.br/bdq_prova_resultado_enade.asp 1/3
Simulado ENADE: 2017.01 Nota:4,0 Matr.: 201301846848
Disciplina: 4º CICLO - ENGENHARIA ELÉTRICA Aluno: RICIERI AUGUSTO RENON DE SOUZA
 1a Questão (Ref.: 1086811) Pontos: 1,0 / 1,0

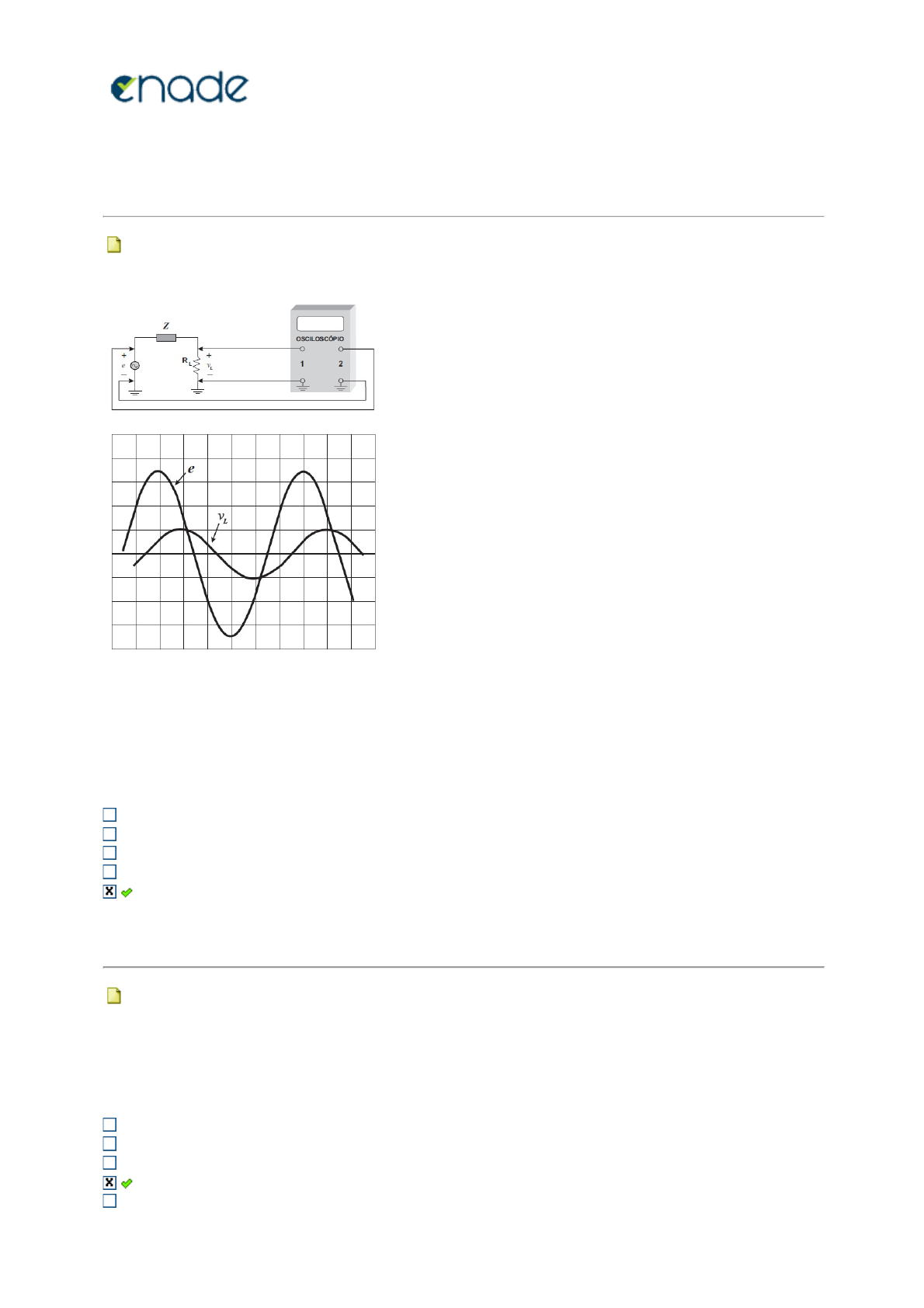

Observe a figura abaixo, que mostra curvas um esquema de medição de uma impedância Z desconhecida e os
sinais observados na tela do osciloscópio.
Com base na figura, tem-se:
 A impedância Z tem características capacitiva.
 PORQUE
 A corrente do circuito está adiantada em relação à tensão e.
Analisando estas afirmações, conclui-se que:
a primeira afirmação é verdadeira e a segunda é falsa.
a primeira afirmação é falsa e a segunda é verdadeira.
as duas afirmações são verdadeiras e a segunda justifica a primeira.
as duas afirmações são verdadeiras e a segunda não justifica a primeira.
 as duas afirmações são falsas.
 2a Questão (Ref.: 1086813) Pontos: 1,0 / 1,0
No projeto de um sistema de radiocomunicação, uma premissa básica para se evitarem possíveis interferências, é
utilizar diferentes frequências de operação quando as estações estiverem próximas umas das outras. Considere o
projeto de um sistema que deve operar nas proximidades de uma outra estação radiodifusora e que, para isso, é
necessário saber a faixa de frequência em que opera a estação já em funcionamento. Suponha que a estação opera
em um canal de 10KHz, emitindo sinais com modulação AM-DSB, e que a frequência da portadora é de 600KHz.
Neste caso, as frequências de sinal mínima e máxima geradas por essa estação são, respectivamente iguais a:
600KHz e 620KHz.
590KHz e 600KHz.
600KHz e 610KHz.
 590KHz e 610KHz.
580KHz e 620KHz.
15/06/2017 BDQ Prova
http://simulado.estacio.br/bdq_prova_resultado_enade.asp 2/3
 3a Questão (Ref.: 1086812) Pontos: 1,0 / 1,0
No laboratório de Acionamentos Eletrônicos, o motor de indução trifásico é conectado da forma ilustrada na figura a
seguir e interligado à rede trifásica de 220V (eficaz). O circuito do motor é representado por uma resistência de 6
ohms e uma reatância indutiva de 8 ohms.
Nessa situação, o módulo das correntes de fase (Iab) e de linha IA são, respectivamente,
Iab = 36,67A e IA = 44A
Iab = 44A e IA = 66A
 Iab = 22A e IA = 38,1A
Iab = 22A e IA = 44A
Iab = 36,67A e IA = 73,33A
 4a Questão (Ref.: 1086808) Pontos: 0,0 / 1,0
Na figura, a chave S foi mantida aberta por um tempo suficiente para o circuito alcançar o regime permanente.
Imediatamente após fechar a chave S, os valores em ampère das correntes Ic e IR, respectivamente, serão:
0,17 e 1,00
 0,75 e 0,80
 0,17 e -0,17
0,25 e -0,10
-0,75 e -0,10
 5a Questão (Ref.: 1086809) Pontos: 1,0 / 1,0
Observe a figura abaixo, que mostra curvas de magnetização BH de vários materiais.
15/06/2017 BDQ Prova
http://simulado.estacio.br/bdq_prova_resultado_enade.asp 3/3
A análise das curvas permite concluir que:
 o ferro fundido é o material que apresenta maior crescimento percentual para a intensidade de campo
magnético na faixa de 1000Ae/m a 3000Ae/m.
o aço-silício apresenta densidade de fluxo magnético menor que a liga ferro-níquel para a intensidade de
campo 4500Ae/m.
todos os materiais apresentam valores idênticos de B para intensidade de campo magnético igual a
2600Ae/m.
a liga ferro-níquel apresenta saturação em B para valores de H abaixo de 1000 Ae/m.
o aço-silício é o material que apresenta variação desprezível em H para valores de densidade de fluxo
magnético no intervalo de 1,40T a 1,60T.
Período de não visualização da prova: desde até .
