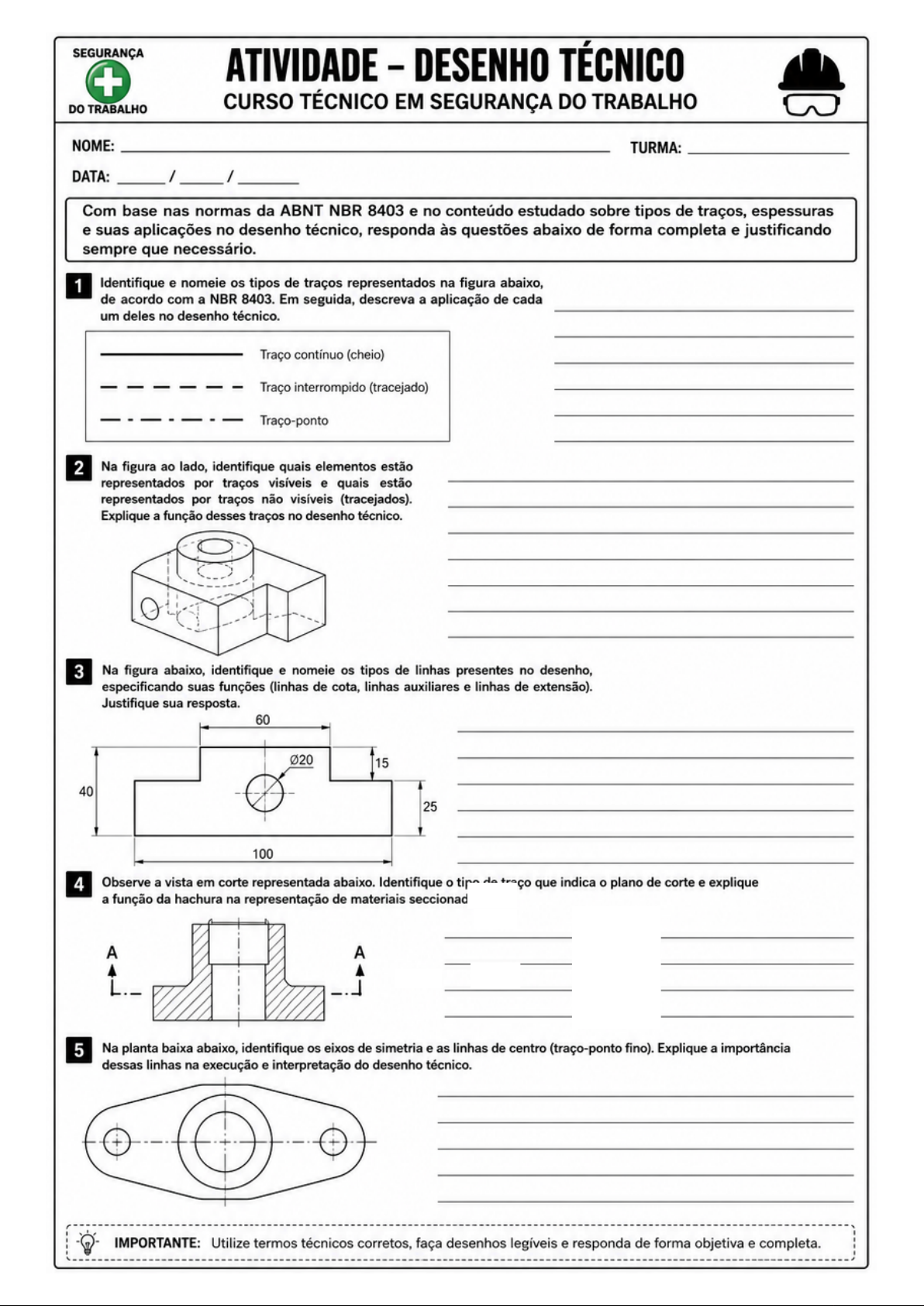

SEGURANÇA ATIVIDADE DESENHO TÉCNICO DO TRABALHO CURSO TÉCNICO EM SEGURANÇA DO TRABALHO NOME: TURMA: DATA: / / Com base nas normas da ABNT NBR 8403 e no conteúdo estudado sobre tipos de traços, espessuras e suas aplicações no desenho técnico, responda às questões abaixo de forma completa e justificando sempre que necessário. 1 Identifique e nomeie os tipos de traços representados na figura abaixo, de acordo com a NBR 8403. Em seguida, descreva a aplicação de cada um deles no desenho técnico. Traço contínuo (cheio) Traço interrompido (tracejado) Traço-ponto 2 Na figura ao lado, identifique quais elementos estão representados por traços visíveis e quais estão representados por traços não visíveis (tracejados). Explique a função desses traços no desenho técnico. 3 Na figura abaixo, identifique e nomeie os tipos de linhas presentes no desenho, especificando suas funções (linhas de cota, linhas auxiliares e linhas de extensão). Justifique sua resposta. 60 020 15 40 25 100 4 Observe a vista em corte representada abaixo. Identifique o de que indica o plano de corte e explique a função da hachura na representação de materiais seccionad A A 5 Na planta baixa abaixo, identifique os eixos de simetria e as linhas de centro (traço-ponto fino). Explique a importância dessas linhas na execução e interpretação do desenho técnico. IMPORTANTE: Utilize termos técnicos corretos, faça desenhos legíveis e responda de forma objetiva e completa.
