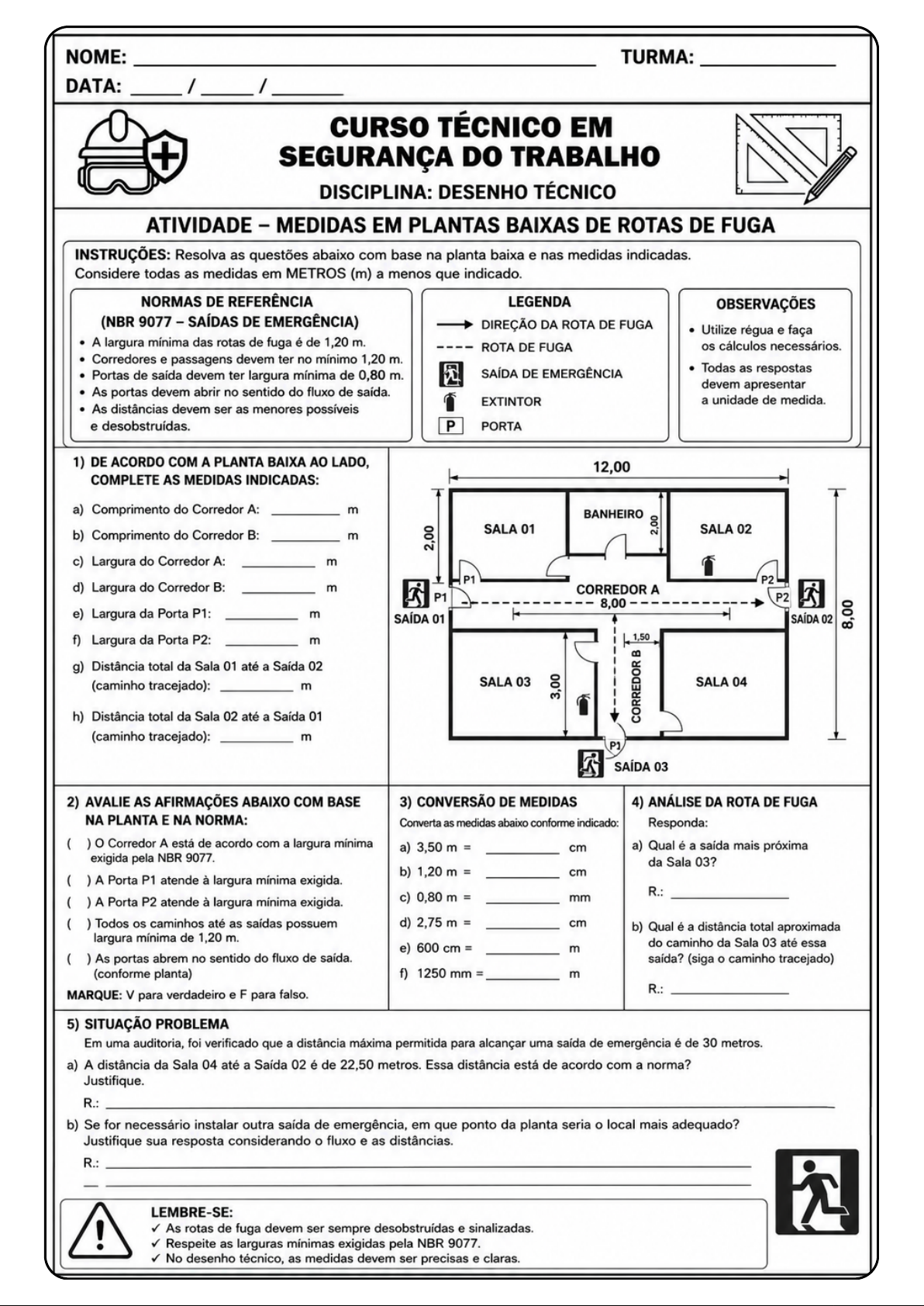

NOME: TURMA: DATA: / / CURSO TÉCNICO EM + SEGURANÇA DO TRABALHO DISCIPLINA: DESENHO TÉCNICO ATIVIDADE MEDIDAS EM PLANTAS BAIXAS DE ROTAS DE FUGA INSTRUÇÕES: Resolva as questões abaixo com base na planta baixa e nas medidas indicadas. Considere todas as medidas em METROS (m) a menos que indicado. NORMAS DE REFERÊNCIA LEGENDA OBSERVAÇÕES (NBR 9077 SAÍDAS DE EMERGÊNCIA) DIREÇÃO DA ROTA DE FUGA Utilize régua e faça A largura mínima das rotas de fuga é de 1,20 m. ROTA DE FUGA os cálculos necessários. Corredores e passagens devem ter no mínimo 1,20 m. SAÍDA DE EMERGÊNCIA Todas as respostas Portas de saída devem ter largura mínima de 0,80 m. devem apresentar As portas devem abrir no sentido do fluxo de saída. EXTINTOR a unidade de medida. As distâncias devem ser as menores possíveis e desobstruídas. P PORTA 1) DE ACORDO COM A PLANTA BAIXA LADO, 12,00 COMPLETE AS MEDIDAS INDICADAS: a) Comprimento do Corredor A: m BANHEIRO SALA 01 2,00 b) Comprimento do Corredor B: m 2,00 SALA 02 c) Largura do Corredor A: m P1 P2 d) Largura do Corredor B: m CORREDOR A P1 8,00 P2 e) Largura da Porta P1: m SAÍDA 01 SAÍDA 02 8,00 f) Largura da Porta P2: m 1,50 g) Distância total da Sala 01 até a Saída 02 (caminho tracejado): m SALA 03 3,00 CORREDOR B SALA 04 h) Distância total da Sala 02 até a Saída 01 (caminho tracejado): m SAÍDA 03 2) AVALIE AS AFIRMAÇÕES ABAIXO COM BASE 3) CONVERSÃO DE MEDIDAS 4) ANÁLISE DA ROTA DE FUGA NA PLANTA E NA NORMA: Converta as medidas abaixo conforme indicado: Responda: ( ) o Corredor A está de acordo com a largura mínima a) 3,50 m = cm a) Qual é a saída mais próxima exigida pela NBR 9077. da Sala 03? b) 1,20 m = cm ( ) A Porta P1 atende à largura mínima exigida. c) 0,80 m = R.: ( ) A Porta P2 atende à largura mínima exigida. mm ( ) Todos os caminhos até as saídas possuem d) 2,75 m = cm b) Qual é a distância total aproximada largura mínima de 1,20 m. e) 600 cm = do caminho da Sala 03 até essa m ( ) As portas abrem no sentido do fluxo de saída. saída? (siga o caminho tracejado) (conforme planta) f) 1250 mm = m MARQUE: V para verdadeiro e F para falso. R.: 5) SITUAÇÃO PROBLEMA Em uma auditoria, foi verificado que a distância máxima permitida para alcançar uma saída de emergência é de 30 metros. a) A distância da Sala 04 até a Saída 02 é de 22,50 metros. Essa distância está de acordo com a norma? Justifique. R.: b) Se for necessário instalar outra saída de emergência, em que ponto da planta seria o local mais adequado? Justifique sua resposta considerando o fluxo e as distâncias. R.: LEMBRE-SE: ! As rotas de fuga devem ser sempre desobstruídas e sinalizadas. Respeite as larguras mínimas exigidas pela NBR 9077. No desenho técnico, as medidas devem ser precisas e claras.NOME: TURMA: DATA: / / CURSO TÉCNICO EM + SEGURANÇA DO TRABALHO DISCIPLINA: DESENHO TÉCNICO ATIVIDADE CONVERSÕES DE MEDIDAS DE COMPRIMENTO INSTRUÇÕES: Resolva as questões abaixo realizando as conversões de medidas de comprimento. Atenção às unidades indicadas e utilize os espaços para apresentar os cálculos quando necessário. m 1 m = 10 dm = 100 cm = 1.000 mm 10 UNIDADES DE COMPRIMENTO 1 dm = 0,1 m = 10 cm = 100 mm dm (RELAÇÕES IMPORTANTES) 1 cm = 0,01 m = 10 mm cm 1 mm = 0,001 m = 0,1 cm mm 1) CONVERTER AS MEDIDAS ABAIXO: 2) CONVERTER AS MEDIDAS ABAIXO: a) 2500 mm = cm a) 0,32 m = cm b) 0,75 m = cm b) 150 mm = cm c) 3,2 m = mm c) 2,75 m = cm d) 45 cm = mm d) 0,006 m = mm e) 1,8 m = dm e) 4,8 dm = mm f) 76 dm = m f) 360 cm = m g) 0,045 m = mm h) 850 mm = dm DICA: Ao converter para unidades menores (mm, cm) i) 6,5 cm = m multiplique por 10 a cada passo. j) 1200 dm = m Ao converter para unidades maiores (dm, m) divida por 10 a cada passo. 3) AS COTAS DE DESENHO ABAIXO ESTÃO EM MILÍMETROS (mm). CONVERTER PARA CENTÍMETROS (cm) E METROS (m). a) 250 b) c) 1250 800 250 mm = cm 800 mm = cm 1250 mm = cm 250 mm = m 800 mm = m 1250 mm = m 4) RESOLVER os PROBLEMAS: 5) APLICAÇÃO NO DESENHO TÉCNICO a) Uma tubulação possui 3,5 metros de comprimento. Em um projeto, a distância real entre dois pontos é de Qual é esse comprimento em centímetros e em 4,5 metros. o desenho está na escala 1:50. milímetros? R.: a) Qual será a medida dessa distância no desenho em centímetros? R.: b) Uma viga metálica tem 4800 milímetros de comprimento. Qual é esse comprimento em metros? b) E em milímetros? R.: R.: LEMBRE-SE: ! No desenho técnico as cotas são registradas em MILÍMETROS (mm). Sempre verifique a unidade solicitada antes de realizar a conversão.
