DESENHO MÚLTIPLA ESCOLHA

Prévia do material em texto

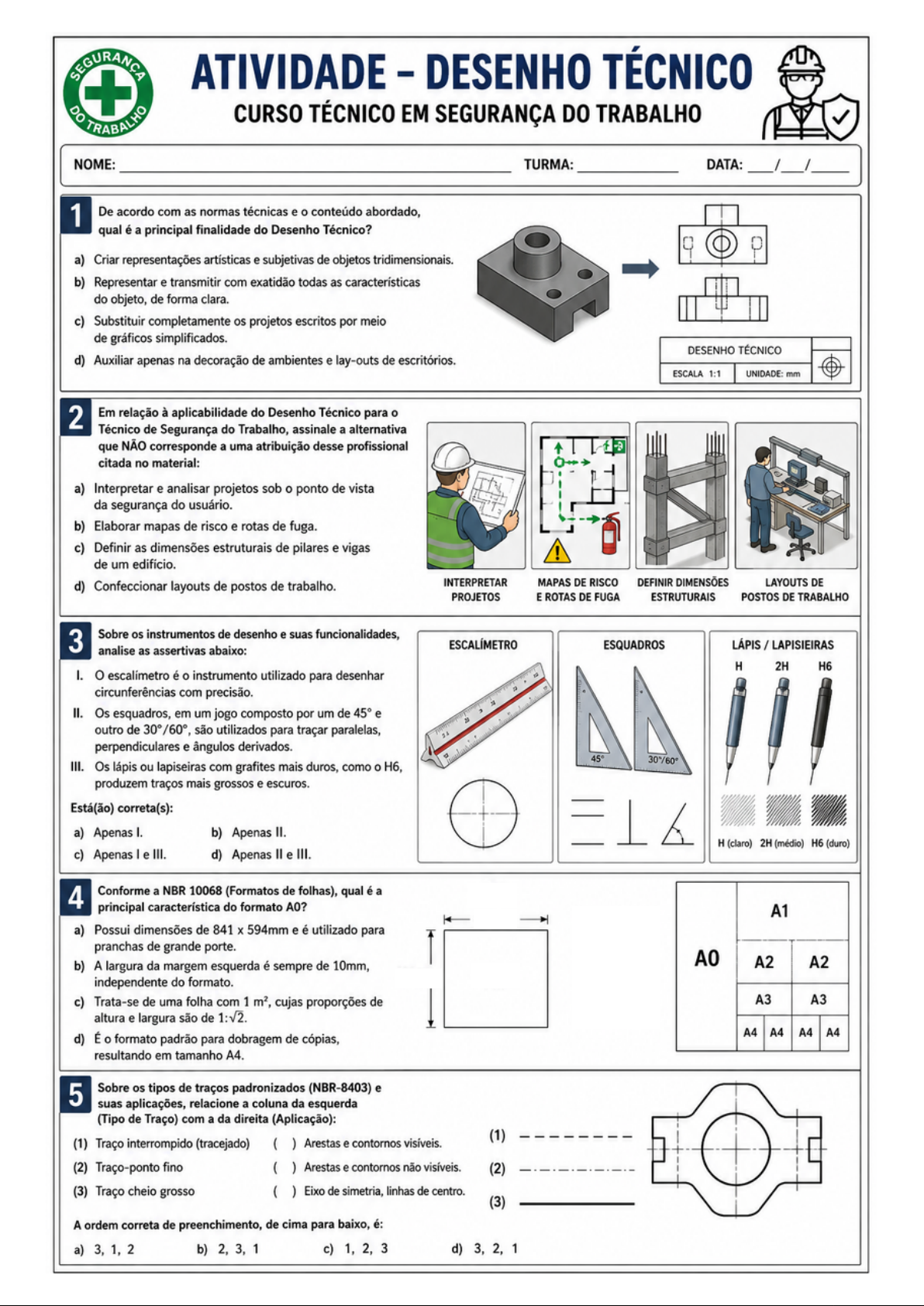

SEGURANÇA ATIVIDADE DESENHO TÉCNICO TRABALHO CURSO TÉCNICO EM SEGURANÇA DO TRABALHO NOME: TURMA: DATA: / / 1 De acordo com as normas técnicas e o conteúdo abordado, qual é a principal finalidade do Desenho Técnico? a) Criar representações artísticas e subjetivas de objetos tridimensionais. b) Representar e transmitir com exatidão todas as características do objeto, de forma clara. c) Substituir completamente os projetos escritos por meio de gráficos simplificados. DESENHO TÉCNICO d) Auxiliar apenas na decoração de ambientes e lay-outs de escritórios. ESCALA 1:1 UNIDADE: mm 2 Em relação à aplicabilidade do Desenho Técnico para o Técnico de Segurança do Trabalho, assinale a alternativa que NÃO corresponde a uma atribuição desse profissional citada no material: a) Interpretar e analisar projetos sob o ponto de vista da segurança do usuário. b) Elaborar mapas de risco e rotas de fuga. c) Definir as dimensões estruturais de pilares e vigas ! de um edifício. d) Confeccionar layouts de postos de trabalho. INTERPRETAR MAPAS DE RISCO DEFINIR DIMENSÕES LAYOUTS DE PROJETOS E ROTAS DE FUGA ESTRUTURAIS POSTOS DE TRABALHO 3 Sobre os instrumentos de desenho e suas funcionalidades, ESCALÍMETRO analise as assertivas abaixo: ESQUADROS LÁPIS / LAPISIEIRAS H 2H H6 I. o escalímetro é instrumento utilizado para desenhar circunferências com precisão. II. Os esquadros, em um jogo composto por um de 45° e outro de 30°/60°, são utilizados para traçar paralelas, perpendiculares e ângulos derivados. 45° III. Os lápis ou lapiseiras com grafites mais duros, como o H6, produzem traços mais grossos e escuros. Está(ão) correta(s): a) Apenas I. b) Apenas II. H (claro) 2H (médio) H6 (duro) c) Apenas I e III. d) Apenas e III. 4 Conforme a NBR 10068 (Formatos de folhas), qual é a principal característica do formato A0? A1 a) Possui dimensões de 841 X 594mm e é utilizado para pranchas de grande porte. b) A largura da margem esquerda é sempre de 10mm, A2 A2 independente do formato. c) Trata-se de uma folha com 1 m², cujas proporções de A3 A3 altura e largura são de d) É o formato padrão para dobragem de cópias, A4 A4 A4 A4 resultando em tamanho A4. 5 Sobre os tipos de traços padronizados (NBR-8403) e suas aplicações, relacione a coluna da esquerda (Tipo de Traço) com a da direita (Aplicação): (1) (1) Traço interrompido (tracejado) ( ) Arestas e contornos visíveis. (2) Traço-ponto fino ( ) Arestas e contornos não visíveis. (2) (3) Traço cheio grosso ( ) Eixo de simetria, linhas de centro. (3) A ordem correta de preenchimento, de cima para baixo, é: a) 3, 1, 2 c) 1, 2, 3 d) 3, 2, 1
