Exercícios sobre Transformadores

Prévia do material em texto

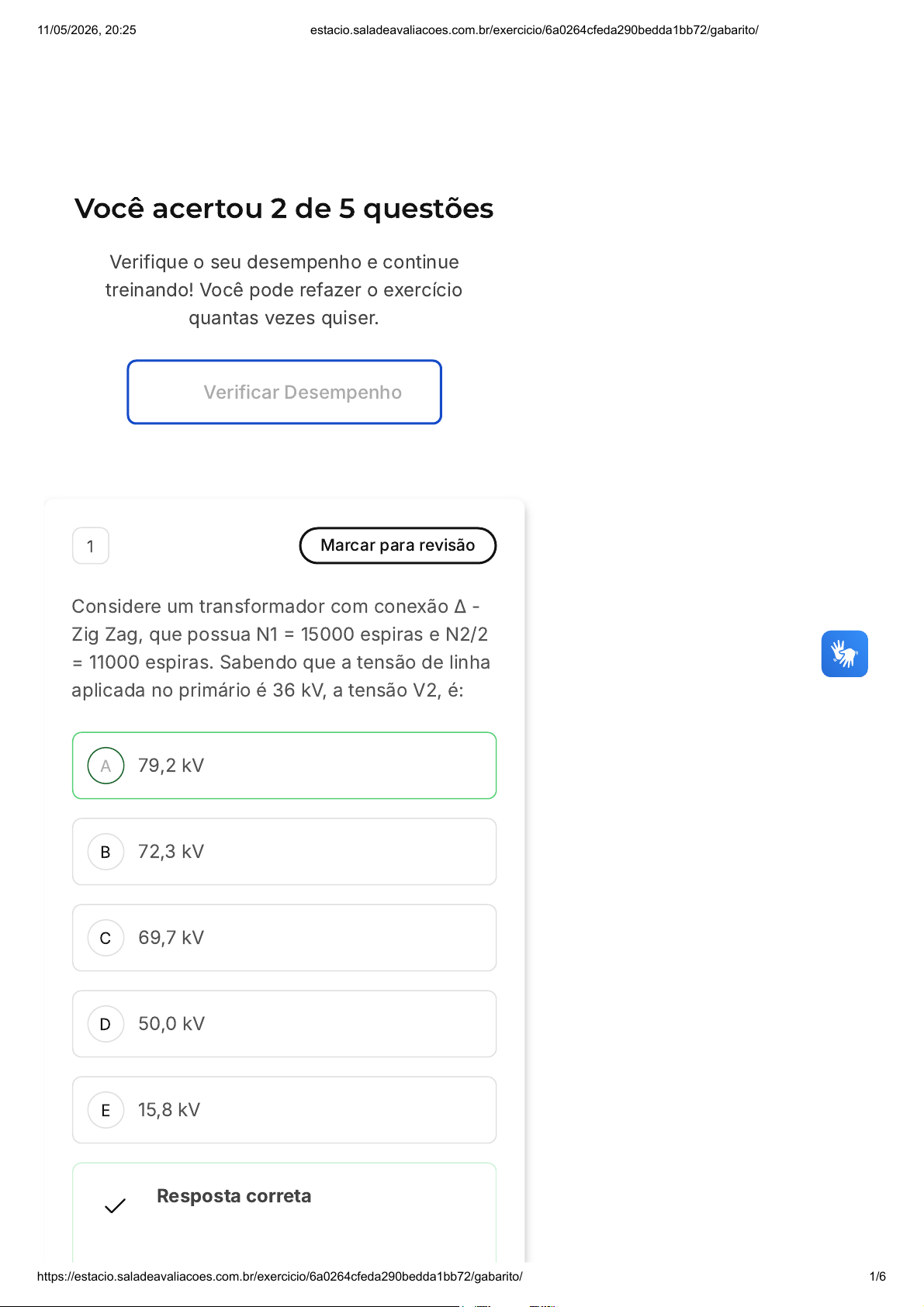

Você acertou 2 de 5 questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
Considere um transformador com conexão Δ -
Zig Zag, que possua N1 = 15000 espiras e N2/2
= 11000 espiras. Sabendo que a tensão de linha
aplicada no primário é 36 kV, a tensão V2, é:
79,2 kV
72,3 kV
69,7 kV
50,0 kV
15,8 kV
Resposta correta
11/05/2026, 20:25 estacio.saladeavaliacoes.com.br/exercicio/6a0264cfeda290bedda1bb72/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0264cfeda290bedda1bb72/gabarito/ 1/6
A
B
C
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para solucionar precisamos da relação:
Como queremos  :
Substituindo os valores, temos:
=
V1
V2
2
3
N1
N2
V2
V2 =
3V1N2
2N1
V2 = 79, 2kV
2 Marcar para revisão
Um transformador trifásico Y -   é construído a
partir de um banco de transformadores
monofásicos de 10 kV / 220 V, cuja impedância
do ramo longitudinal, refletida para o lado de AT
é 12 + j 24 . Sabendo que a carga conectada
ao terminal de BT do transformador drena da
rede uma corrente de 500 A, com fator de
potência 0,8 (capacitivo), a tensão terminal do
lado de AT, em kV, é aproximadamente:
Δ
Ω
10,0
11,3
16,8
11/05/2026, 20:25 estacio.saladeavaliacoes.com.br/exercicio/6a0264cfeda290bedda1bb72/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0264cfeda290bedda1bb72/gabarito/ 2/6
D
E
17,2
18,4
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A questão envolve o cálculo da tensão
terminal do lado de AT de um
transformador trifásico. Para isso, é
necessário considerar a impedância do
ramo longitudinal refletida para o lado de
AT, bem como a corrente drenada da rede
pela carga conectada ao terminal de BT do
transformador e seu respectivo fator de
potência. Aplicando os conceitos e
fórmulas de circuitos elétricos e
transformadores, chega-se ao valor
aproximado de 17,2 kV para a tensão
terminal do lado de AT. Portanto, a
alternativa correta é a D.
3 Marcar para revisão
Um autotransformador abaixador 15 kVA, 2000
V / 500 V, possui o módulo da corrente do ramo
comum, em A, igual a:
11/05/2026, 20:25 estacio.saladeavaliacoes.com.br/exercicio/6a0264cfeda290bedda1bb72/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0264cfeda290bedda1bb72/gabarito/ 3/6
A
B
C
D
E
7,5
15,0
22,5
30
37,5
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
O cálculo da corrente em um
autotransformador pode ser feito utilizando
a fórmula da potência aparente (
), que é igual ao produto da
tensão ( ) pela corrente ( ). No caso de
um autotransformador abaixador, a tensão
de entrada é maior que a de saída,
portanto, a corrente de saída é maior que a
de entrada. Para encontrar a corrente do
ramo comum, utilizamos a tensão de saída
(500V) e a potência (15kVA). Assim, temos
que   . No
entanto, a corrente do ramo comum é a
diferença entre a corrente de saída e a
corrente de entrada. Como a corrente de
entrada é , a corrente
do ramo comum é .
Ptransferida
VC IC
IC = = = 30A
Ptransferida
VC
15 kVA
500V
7, 5A (15kVA/2000V )
30A − 7, 5A = 22, 5A
Lista de exercícios Transformadores Sair
11/05/2026, 20:25 estacio.saladeavaliacoes.com.br/exercicio/6a0264cfeda290bedda1bb72/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0264cfeda290bedda1bb72/gabarito/ 4/6
A
B
C
D
E
Portanto, a alternativa correta é a C, que
indica 22, 5A.
4 Marcar para revisão
Um transformador trifásico com ligação Y ¿ Δ
possui a relação de espiras entre o secundário
e primário .
A tensão v  representada ao lado da ligação Δ
é:
= a
N1
N2
aV
aV√3
V
a√2
V
a√3
V
a
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Questão 5 de 5
Corretas (2)
Incorretas (3)
Em branco (0)
1 2 3 4 5
11/05/2026, 20:25 estacio.saladeavaliacoes.com.br/exercicio/6a0264cfeda290bedda1bb72/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0264cfeda290bedda1bb72/gabarito/ 5/6
A
B
C
D
E
Gabarito Comentado
Resposta correta:
V
a√3
5 Marcar para revisão
Um autotransformador é montado a partir de
dois transformadores monofásicos de 220V /
5V. Sabendo que a tensão  ,   é igual
a:
V1 = 220V V2
215 V
210 V
205 V
200 V
195 V
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
A tensão   pode ser obitda da seguinte
maneira:
V2
V2 − 220 + 5 = 0
V2 = 215V
