Questão 1
Completo
Atingiu 0,05 de 0,05

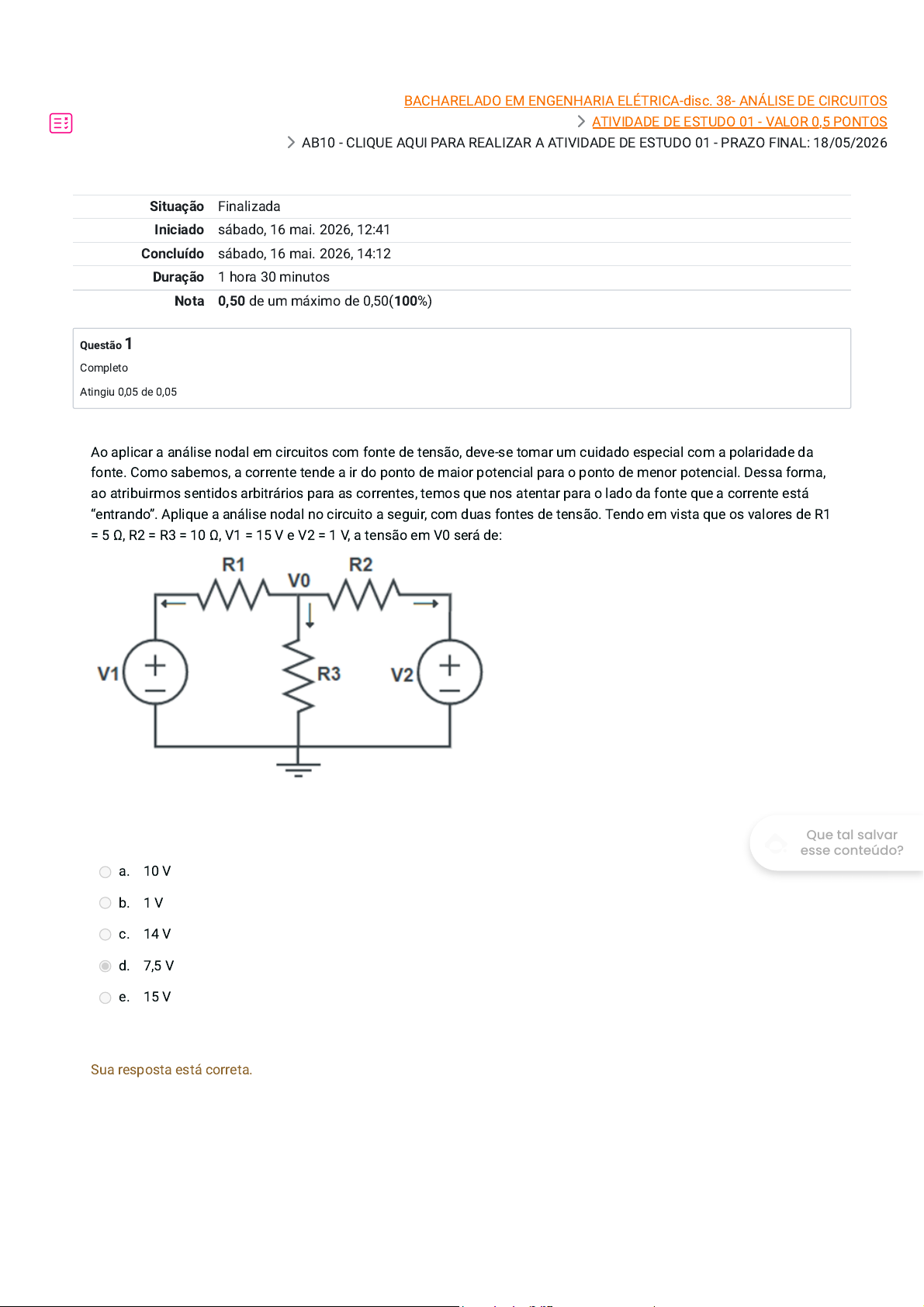

Ao aplicar a análise nodal em circuitos com fonte de tensão, deve-se tomar um cuidado especial com a polaridade da
fonte. Como sabemos, a corrente tende a ir do ponto de maior potencial para o ponto de menor potencial. Dessa forma,
ao atribuirmos sentidos arbitrários para as correntes, temos que nos atentar para o lado da fonte que a corrente está
“entrando”. Aplique a análise nodal no circuito a seguir, com duas fontes de tensão. Tendo em vista que os valores de R1
= 5 Ω, R2 = R3 = 10 Ω, V1 = 15 V e V2 = 1 V, a tensão em V0 será de:
a. 10 V
b. 1 V
c. 14 V
d. 7,5 V
e. 15 V
Sua resposta está correta.
Que tal salvar
esse conteúdo?
https://www.eadunifatecie.com.br/course/view.php?id=104050
https://www.eadunifatecie.com.br/course/section.php?id=1287728
Questão 2
Completo
Atingiu 0,05 de 0,05
Ao analisar-se um circuito em busca de informações de tensão ou corrente, o mesmo circuito pode ser interpretado de
diversas formas, colocando o sentido arbitrário da corrente para qualquer lado e, mesmo assim, os valores encontrados
serão os mesmos (podendo diferir-se pelo sinal, que indicará se o sentido arbitrário é o sentido correto ou não). No caso
a seguir, com 2 fontes de corrente independentes em sentidos opostos, defina as tensões nos nós V1 e V2, bem como a
corrente nos ramos. Analise as afirmativas a seguir e, em seguida, marque V para a(s) verdadeira(s) e F para a(s)
falsa(s).
Dados: R1 = 1 Ω; R2 = 10 Ω; R3 = 2 Ω; R4 = 4 Ω; I1 = 2 A; I2 = 3 A; I3 = 6 A
( ) A tensão em V1 é de 4,54 V.
( ) A tensão em V2 é de -4 V.
( ) A corrente em R2 é de 450 mA.
( ) A corrente em R3 é de 4 A.
Agora assinale a alternativa que apresenta a ordem correta.
a. V, V, F, V.
b. F, F, V, V.
c. F, V, F, V.
d. V, F, V, V.
e. V, V, V, F.
Sua resposta está correta.
Que tal salvar
esse conteúdo?
Questão 3
Completo
Atingiu 0,05 de 0,05
Durante a análise e execução de projeto de circuitos elétricos, é necessário, em alguns casos, a determinação da
resistência equivalente a partir de dois ou mais resistores presentes no circuito, seja um circuito com elementos em
série, paralelo ou misto.  Em casos práticos, para a determinação da corrente, tensão ou da potência, será necessário
associar os resistores que compõem determinadas partes do circuito. Esta técnica é denominada de redução de
circuitos.
Utilizando os seus conhecimentos sobre o assunto, analise as afirmativas a seguir e marque V para a(s) verdadeira(s) e
F para a(s) falsa(s).
I. ( ) Em um circuito com vários resistores, a resistência total é dada pela associação em série ou em paralelo das
resistências, fornecendo um resistor único que poderá substituir o arranjo sem modificar o funcionamento;
II. ( ) Se um arranjo em série possui 5 elementos, a corrente que passará em cada um deles será a mesma. O mesmo
ocorre em um arranjo em paralelo, onde a corrente em cada ramo em paralelo com a fonte é necessariamente a
mesma para todos os ramos.
III. ( ) Se um circuito apresenta um curto-circuito em paralelo com um resistor, a resistência total será nula;
IV. ( ) Se um circuito apresenta um resistor em paralelo com um ramo em circuito aberto, a resistência equivalente
será igual ao valor da resistência presente no circuito.
Assinale a alternativa que apresenta a sequência correta.
a. V, V, F, V.
b. F, F, F, V.
c. V, F, V, F.
d. V, F, V, V.
e. F, V, F, F.
Sua resposta está correta.
Que tal salvar
esse conteúdo?
Questão 4
Completo
Atingiu 0,05 de 0,05
Fontes dependentes funcionam similarmente às fontes independentes (elementos ativos que mantém uma tensão ou
corrente constante em seus terminais), mas o valor nominal fornecido por este elemento depende da tensão ou da
corrente de um outro elemento do circuito. Dessa forma, ao analisar um circuito com uma fonte dependente (seja ela de
tensão ou corrente), deve-se observar com qual outro valor ela está se relacionando. Utilizando os seus conhecimentos
e o método da análise nodal, análise nodal, dados que R1 = 4 Ω, R2 = R3 = 8 Ω e Va = 10 V, o valor da corrente I1 será de
aproximadamente:
a. 2,3 A
b. 4,3 A
c. 2 A
d. 5,5 A
e. 1,1 A
Sua resposta está correta.
Que tal salvar
esse conteúdo?
Questão 5
Completo
Atingiu 0,05 de 0,05
Dados: R1 = 2 Ω, R2 = 4 Ω, R3 = 8 Ω, I1 = 5 A e I2 = 10 A.
I. ( ) A lei das correntes aplicada em V1 é dada por =
II. ( ) A tensão em V1 é de aproximadamente 20 V
III. ( ) A tensão em V2 é de aproximadamente 28,55 V
IV. ( ) A corrente que passa por R1 pode ser dada como
Agora assinale a alternativa que apresenta a ordem correta.
a. V, V, F, F.
b. V, F, F, V.
c. F, V, V, F.
d. F, V, F, V.
e. V, F, V, V.
Sua resposta está correta.
Que tal salvar
esse conteúdo?
Questão 6
Completo
Atingiu 0,05 de 0,05
De modo simplificado, o resistor equivalente é um resistor capaz de substituir parcialmente ou integralmente todos os
resistores de um determinado arranjo. Este resistor manterá as propriedades do resto do circuito, visto que a sua função
é facilitar a interpretação e entendimento, e não alterar as características do circuito elétrico. Dado o esquema abaixo,
verifica-se que o circuito pode ser reduzido em um único resistor no valor de:
Dados: R1 = 2 Ω, R2 = 5 Ω, R3 = 7 Ω, R4 = 10 Ω, R5 = 13 Ω e R6 = 6 Ω.
a. 15,5 Ω.
b. 5,5 Ω.
c. 5 Ω.
d. 10 Ω.
e. 8,25 Ω.
Sua resposta está correta.
Que tal salvar
esse conteúdo?
Questão 7
Completo
Atingiu 0,05 de 0,05
Sabe-se que em circuitos com resistores em paralelos (isto é, resistores cujos terminais estão ligados nos mesmos
nós) a tensão em cima de cada elemento em paralelo será a mesma. Dessa forma, considere o circuito a baixo, onde
aplica-se uma tensão V1 nos terminais de R1, R2 e R3. Sabe-se que R1 = 10 Ω, R2 = 15 Ω, R3 = 30 Ω e a fonte fornece
uma tensão de 10 V. Considerando estes dados, a alternativa que apresenta os dados corretos do circuito em relação à
corrente, resistência e condutância equivalente e corrente em R1 é a:
a. A resistência equivalente é de 5 Ω, a condutância equivalente do circuito é de 0,2 S, a corrente total é de 3 A e a
corrente em R1 é de 1,5 A.
b. A resistência equivalente é de 10 Ω, a condutância equivalente do circuito é de 0,1 S, a corrente total é de 4 A e
a corrente em R1 é de 2 A.
c. A resistência equivalente é de 4 Ω, a condutância equivalente do circuito é de 0,25 S, a corrente total é de 2 A e
a corrente em R1 é de 1 A.
d. A resistência equivalente é de 5 Ω, a condutância equivalente do circuito é de 0,2 S, a corrente total é de 2 A e a
corrente em R1 é de 1 A.
e. A resistência equivalente é de 10 Ω, a condutância equivalente do circuito é de 0,1 S, a corrente total é de 1 A e
a corrente em R1 é de 0,5 A.
Sua resposta está correta.
Que tal salvar
esse conteúdo?
Questão 8
Completo
Atingiu 0,05 de 0,05
O termo circuito elétrico é explicado como sendo um ou mais caminhos fechados em que se percorre uma corrente
elétrica. Sabe-se que a corrente elétrica sempre passará por caminhos que oferecem a menor resistência possível. Na
figura a seguir tem-se um circuito elétrico formado por 2 laços, 2 fontes independentes de corrente e dois resistores.
Analise o funcionamento através das Leis de Kirchhoff.
A partir do esquema apresentado e do conteúdo estudado, assinale V para a(s) verdadeira(s) ou F para a(s) falsa(s).
( ) Através da Lei das correntes de Kirchhoff, é possível afirmar que o valor de i0 é 2 A.
( ) A figura apresenta 3 nós, 2 laços e 4 ramos.
( ) Se retirarmos a fonte de corrente i2, ainda haverá corrente em Rb.
( ) Se Ra = 5 Ω e Rb = 10 Ω, a tensão em Ra será de 5 V e a potência em Rb será de 10 V.a. V, V, V, F.
b. F, F, V, F.
c. V, F, F, V
d. F, V, V, F.
e. F, V, F, V.
Sua resposta está correta.
Que tal salvar
esse conteúdo?
Questão 9
Completo
Atingiu 0,05 de 0,05
a. 10 A e 2 V.
b. 2 A e 4 V.
c. 2 A e 2 V.
d. 5 A e 10 V.
e. 4 A e 10 V.
Sua resposta está correta.
Que tal salvar
esse conteúdo?
Questão 10
Completo
Atingiu 0,05 de 0,05
Um circuito elétrico é basicamente composto por fontes de tensão e/ou corrente, componentes elétricos (resistores,
indutores e capacitores) e condutores. Quando o circuito elétrico está fechado, uma corrente elétrica é produzida
através da diferença de potencial da fonte, fluindo pelo caminho fechado dos circuitos e passando por todos os
componentes que compõe esse circuito.
Utilizando os seus conhecimentos sobre circuitos elétricos, analise o esquema e as afirmativas a seguir. Marque V para
a(s) afirmativa(s) verdadeira(s) e F para a(s) falsa(s).
Dados: R1 = R2 = 15 Ω, R3 = R4 = 10 Ω e V1 = 100 V.
I. ( ) É possível substituir os 4 resistores por um único de 50 Ω.
II. ( ) A tensão nos terminais de R2 é de 30 V.
III. ( ) Se for acrescentado um resistor R3 = 10 Ω em paralelo apenas com R1, a resistência equivalente do circuito
será de 40 Ω.
IV. ( ) Considerando o circuito do desenho, se for acrescentado uma resistência Ra em paralelo com R1 e uma
resistência Rb em paralelo com R3, desconsiderando os valores de cada resistor, a resistência equivalente seria
de:
A seguir, assinale a alternativa que apresenta a sequência correta:
a. F, F, V, V.
b. V, V, F, F.
c. F, V, F, F.
d. V, F, V, F.
e. V, V, F, V.
Sua resposta está correta.
