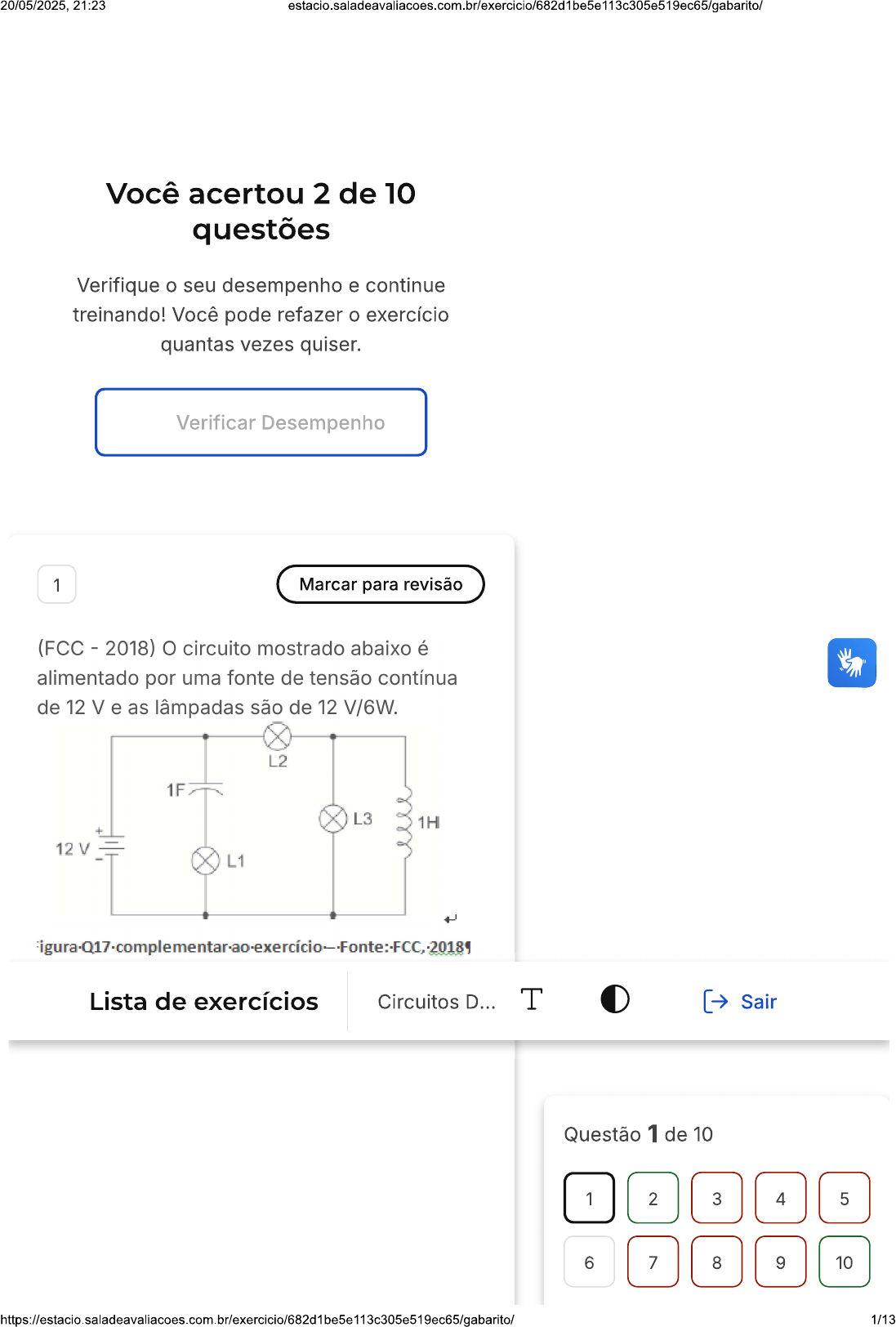

20/05/2025, 21:23 Você acertou 2 de 10 questões Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser. Verificar Desempenho 1 Marcar para revisão (FCC - 2018) circuito mostrado abaixo é alimentado por uma fonte de tensão contínua de 12 V e as lâmpadas são de 12 V/6W. L2 1F L3 1H 12 V L1 Lista de exercícios Circuitos D... T Sair Questão 1 de 10 1 2 3 4 5 6 7 8 9 10 1/1320/05/2025, 21:23 Corretas (2) As três lâmpadas, L1, L2 e L3, ficam Incorretas (7) apagadas, pois lâmpadas A Em branco (1) incandescentes só operam com corrente alternada. Somente L2 e L3 ficam acesas, pois a B corrente que passa em L2 é a soma das correntes em L3 e no indutor. As três lâmpadas, L1, L2 e L3, ficam acesas, pois estão ligadas à fonte de alimentação. Somente L1 fica acesa, pois está em D série com o capacitor. Somente L2 fica acesa, pois está em E série com a fonte de alimentação. X Resposta incorreta Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: Somente L2 fica acesa, pois está em série com a fonte de alimentação. 2 Marcar para revisão (FUMARC - 2018) No circuito a seguir, calcule a potência (W) consumida pelo resistor de 1 depois de muito tempo (regime permanente) em que a chave CH foi fechada. 2/1320/05/2025, 21:23 10 1=0 2 H CH 3 V 20 A 1 B 2 C 3 D 4 E 5 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: 1 3 Marcar para revisão 3/1320/05/2025, 21:23 (CESGRANRIO - 2014) Considere que o circuito da Figura abaixo está inicialmente operando em regime permanente com a chave S1 aberta e o capacitor C completamente descarregado. L 2,0 mH + 12 C 2,0 Figura Q8 complementar ao exercício - Fonte: CESGRANRIO, 2014. Dessa forma, qual deve ser o valor da resistência elétrica de R2, em ohms, para que a corrente iC no capacitor seja de 5,0 mA, imediatamente após o fechamento da chave ideal S1? A 400 B 600 C 1.000 D 6.000 E 10.000 X Resposta incorreta Opa! A alternativa correta é a letra A. Confira o gabarito comentado. Gabarito Comentado 4/1320/05/2025, 21:23 A resposta certa é: 400 4 Marcar para revisão (CEFET-RJ - 2014) No circuito RLC da Figura abaixo, todos os componentes são considerados ideais, a chave ch está aberta, e tanto o capacitor como o indutor estão inicialmente descarregados. A chave é fechada em t = 0, e fazem-se as medidas das correntes Em seguida, espera-se o circuito entrar em regime permanente e fazem-se novamente as medidas de e 12. ch + 10mH 25V Figura Q10 complementar ao exercício - Fonte CEFET-RJ, 2014. Os valores, em mA, de 12 em t = 0 e de em regime permanente, respectivamente, são A 0,0 e 0,0 B 0,5 e 0,2 C 0,2 e 0,5 5/1320/05/2025, 21:23 D 0,25 e 0,5 E 0,5 e 0,25 X Resposta incorreta Opa! A alternativa correta é a letra A. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: 0,0 e 0,0 5 Marcar para revisão (FGV - 2018) A figura abaixo apresenta um circuito composto por um resistor R de 10 um capacitor C de 10 e um indutor L ligados em paralelo. il + + + vc(t) vr(t) R vl(t) valor do indutor, em henrys, que corresponde a um circuito superamortecido é: 6/1320/05/2025, 21:23 A 1,0 X 10-3 B C 5,0 X 10-3 D 6,0 X 10-6 E 8,0 X 10-6 X Resposta incorreta Opa! A alternativa correta é a letra C. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: 6 Marcar para revisão (FGV - 2014) O circuito a seguir é composto por um resistor, um indutor e um capacitor em paralelo. Sabe-se que o resistor é de 100, o indutor de 100 mH e o capacitor de 100 in ic il + + + C vr(t) R vl(t) L - Figura Q14 complementar ao exercício - Fonte: FGV, 2014. A respeito desse circuito, pode-se dizer que se trata de um circuito: 7/1320/05/2025, 21:23 A Estável. B Sem perdas. C Subamortecido. D Superamortecido. E Criticamente amortecido. i Questão não respondida Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: Superamortecido. 7 Marcar para revisão (FGV,2016) A figura a seguir apresenta um circuito composto por um resistor, um indutor e um capacitor em paralelo. Assinale a opção que indica a condição para que o circuito seja superamortecido. ir il + + + vc(t) C vr(t) R vl(t) L - - Figura Q20 complementar ao exercício - Fonte: FGV, 2016. 8/1320/05/2025, 21:23 A L > R2C B L > 4R2C C L 4R2C 8 Marcar para revisão (UFRN - 2018) Considere o circuito mostrado na figura a seguir, em corrente contínua: 20 12V 1F Figura Q2 complementar ao exercício - Fonte: UFRN, 2018. A tensão no capacitor e a corrente elétrica no indutor são, respectivamente: 9/1320/05/2025, 21:23 A 12 V e 1,5 A B 10 V e 2 A C 8 A D 6 V e 1,5 A E 6 Ve2A X Resposta incorreta Opa! A alternativa correta é a letra C. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: 8 V e 2 A 9 Marcar para revisão (CESPE - 2018) No circuito representado pela figura precedente, a excitação v(t) corresponde a um degrau de tensão de amplitude A aplicado em um instante e i1(t) e i2 são correntes de malha. + R + C Figura Q11 complementar ao exercício - Fonte CESPE, 2014. 10/1320/05/2025, 21:23 stacio.saladeavaliacoes.com.br/exercicio/682d1be5e113c305e519ec65/gabarito/ Tendo como referência essas informações e considerando que todos os elementos no circuito sejam ideais, assinale a alternativa correta: Em regime permanente, a corrente A i2(t) é igual a A/R2. A relação v(t) + B L[di1(t)/dt] está correta para o circuito apresentado. Se, antes do instante to, o indutor L e o capacitor C estivessem sem energia C armazenada, então, imediatamente após o instante a tensão vc(t) teria assumido transitoriamente o valor A. Em regime permanente, a energia D elétrica armazenada no capacitor será CA2/2. A potência elétrica dissipada no E indutor é R1i1 2 (t). X Resposta incorreta Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado. 11/1320/05/2025, 21:23 10 Marcar para revisão (COPEL - 2016) Considerando que o circuito elétrico mostrado ao lado opera em regime permanente, assinale a alternativa que apresenta o valor da potência fornecida pela fonte de tensão: 40 5 mH + 20 V 200 nF 40 40 4 Figura Q19 complementar ao exercício - Fonte: COPEL, 2016. A 0 W B 20 W C 33,3 W D 40 W E 50 W Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado 12/1320/05/2025, 21:23 A resposta certa é: 40 W 13/13
