Articuladores e Arco Facial
Profa. Ma. Luanne Mara
O que é ? SIMULADOR!

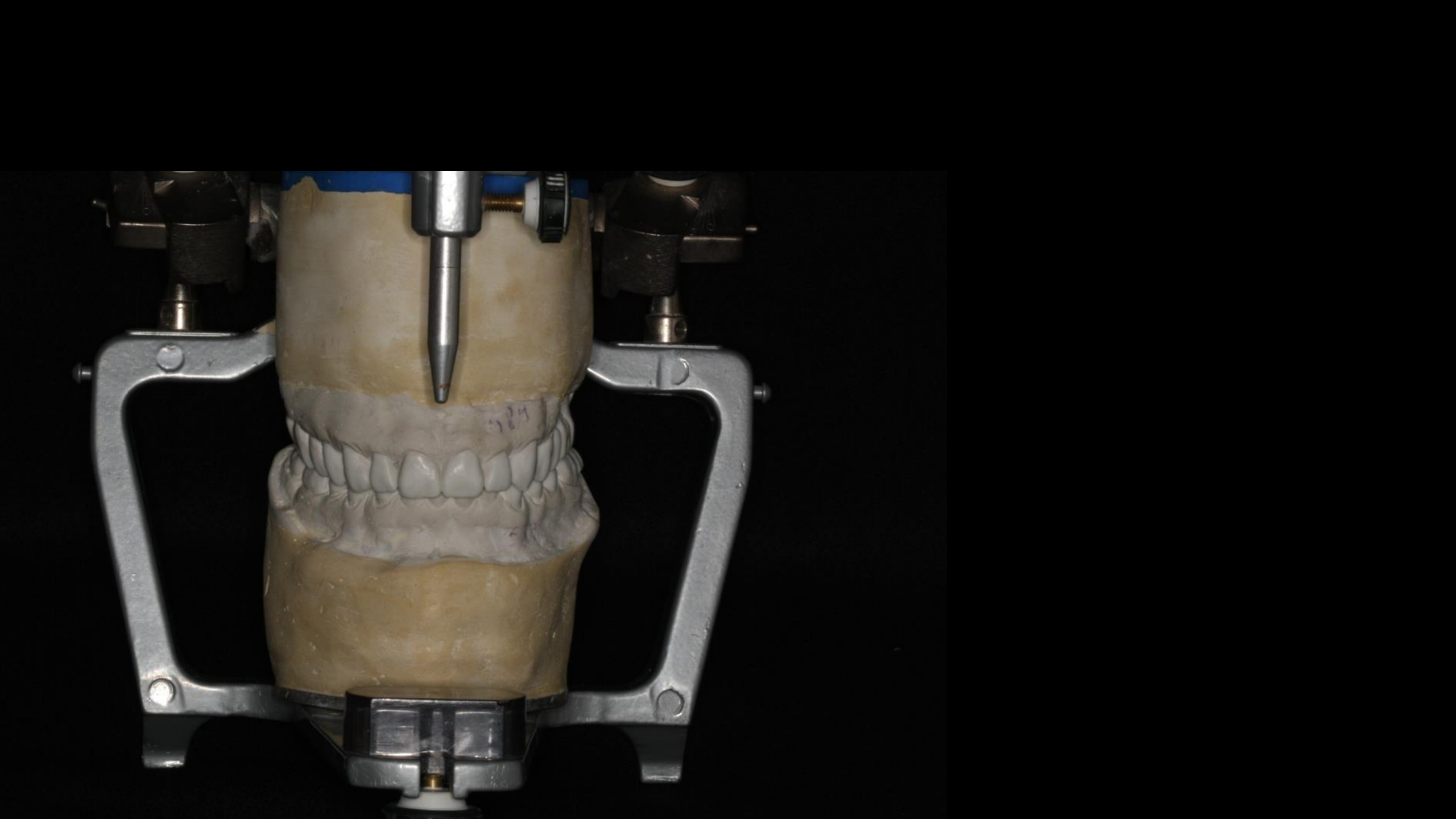

Articuladores
SIMULADOR!
Diagnóstico e Tratamento
Oclusal
REFORMULANDO
Aparelho destinado ä fixação dos
modelos de gesso para registrar as
relações intermaxilares em 3D,
reproduzir movimentos
mandibulares de interesse protético
e realização de planejamentos em
geral.
M.E.Miranda
Histórico
(1848) Bonwill- Movimento Protrusivo
Movimentos excêntricos
1756) Phillip Pfaff- 1° Articulador de gesso
(1805)JB Garriot- 1° Articulador mecânico(
abertura/fechamento)
(1840) Evans- Movimentos de Lateralidade
(1955) Stuart- Totalmente Ajustável
(1955) Stuart- ASA (simplificando)
(1907) Snow-Arco facial
Diagnóstico
Plano de tratamento
Tratamento
Okenson,2000
Texto
Diagnóstico
Plano de tratamento
Tratamento
Análise Estático/Funcional (Oclusão)
Deslize RC/MIH
Movimentos mandibulares
Visão posterior
Okenson,2000
Texto
Diagnóstico
Plano de tratamento
Tratamento
Okenson,2000
Ajuste Oclusal
Enceramento de Diagnóstico
Estética
Set-Up Ortodôntico
Planejamento de PF, PPR e PT
Relação Paciente/CD
Desenvolvimento do Tratamento
Articuladores
Okenson,2000
Localização do Côndilo:
Arcon: dispositivos condilares
no ramo inferior (imita o real) ex: Bio-Art
Não Arcon: dispositivos condilares
no ramo superior ex: Hanau
Quanto a precisão:
ANA (Não ajustável):
Não adequados para uma boa odontologia
Não aceitam registros
Não executam movimentos excursivos
Excessivos ajustes clínicos
Impossibilidade de uso do arco facial
Quanto a precisão:
ATA (Totalmente ajustável):
•Programáveis através da pantografia.
•O mais preciso
•Caro,complexo
•Minimiza ajustes clínicos
•ex:Stuart,Denar
M.E.Miranda
Quanto a precisão:
ASA (Semi ajustável):
•Menor precisão que o ATA
•Utilizam o arco facial
•Fácil manuseio (treino)
•Padronização clínica
•Aceitam Registros
•Muitas opções de uso
•ex:Whip-Mix,Bioart
Quanto a precisão:
ASA (Semi ajustável):
•Menor precisão que o ATA
•Utilizam o arco facial
•Fácil manuseio (treino)
•Padronização clínica
•Aceitam Registros
•Muitas opções de uso
•ex:Whip-Mix,Bioart
Componentes do ASA
Ramo Superior
Ramo Inferior
Articuladores
Componentes:
Ramo Superior
Parafuso da
placa de
montagem
Parafuso do
pino incisal
Expansor
(Distância
Intercondilar)
Parafuso da
guia condilar
Parafuso do
angulo de Bennett
Componentes:
Ramo Superior
Caixa Articular
Pino Incisal
Componentes:
Ramo Inferior
Mesa Incisal
Mesa Incisal
Elementos Condilares
Ajuste do ASA
Ângulo de Bennett:
• Orienta da direção dos sulcos vestibulo linguais dos dentes posteriores e também a inclinação das vertentes
das cúspides no mesmo sentido.
•Largura da fossa central dos dentes posteriores
•Quanto maior o ângulo, mais baixas as cúspides dos dentes posteriores
T.Tamaki,1981
15º
Guia Condilar: a sua inclinação orienta a formação da curva
anteroposterior da curva de compensação, a curva de Spee e também as vertentes das cúspides
no mesmo sentido
Altura das cúspides e profundidade das fossas dos dentes posteriores (Okeson,2000)
Quanto maior o AGC maior a altura das cúpides dos dentes posteriores e menor a concavidade palatina dos
anteriores (Okeson,2000)
Ajuste do ASA
T.Tamaki,1981
Ajuste do ASADistância Intercondilar:
Orienta a direção dos sulcos de trabalho e não
trabalho Tamaki ,1981
Quanto maior distância, menor o ângulo entre os trajetos
do lado de trabalho e não trabalho.Menos influenciável
dos fatores! Okeson,2000
Ajuste do Pino Incisal
A partir do último século, 2 tipos
de Arco Facial:
Arco Facial Cinemático (pantográfico)
Arco Facial Arbitrárioo
Arco Facial
Componentes:
Forquilha ou
Garfo
Indicador Násio
Olivas
barra transversal
Presilha da haste horizontal
(forquilha) Presilha d da haste
vertical
barra horizontal
1
P
e
q
u
e
n
o
2
M
é
d
i
o
3
G
r
a
n
d
e
Transferir o modelo superior ao Articulador respeitando o
posicionamento 3D da maxila
Estabelecer por valores médios o centro de rotação
condiliana
Medir a distância intercondilar
Relacionar a maxila com o crânio
(Plano Horizontal de Frankfurt-linha trágus/infra orbital)
M E Miranda
M E Miranda
M E Miranda
A Nakamae
MUITO OBRIGADO!
