Utilizando variáveis que assumem somente dois valores (0 ou 1), a álgebra booleana mostrou-se
perfeita para tratar do estudo do chaveamento de sistemas telefônicos nas primeiras décadas do século
20. George Boole, criador desse álgebra, definiu postulados e teoremas com regras e propriedades que
facilitam a solução de problemas envolvendo lógica binária. Claude Shannon, em 1938, descreveu o

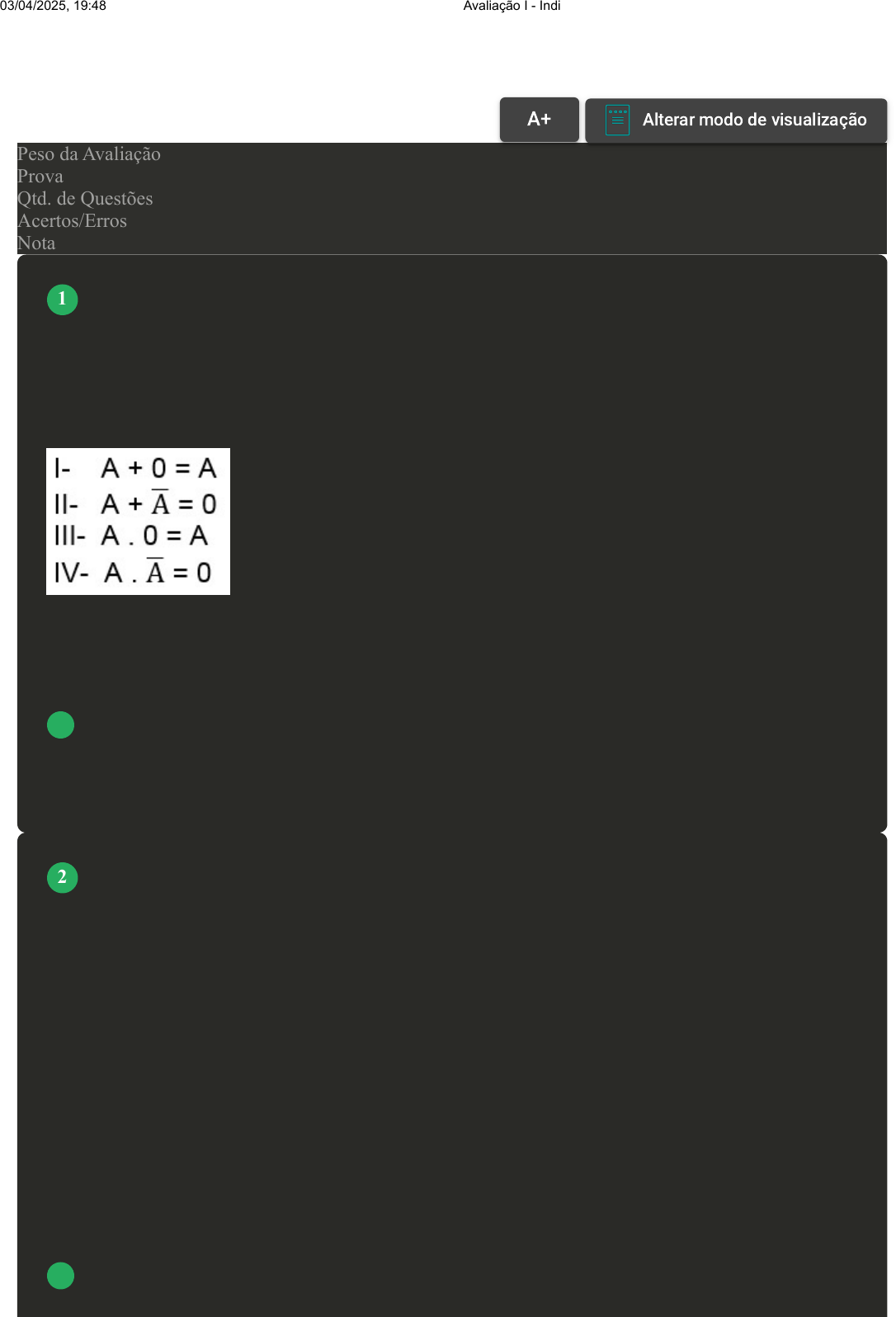

funcionamento de sistemas telefônicos aplicando a álgebra booleana. Com relação aos teoremas de
Boole envolvendo uma variável, analise a figura e classifique V para as sentenças verdadeiras e F
para as falsas. Depois, assinale a alternativa que apresenta a sequência CORRETA:
A V - V - F - V.
B V - F - V - F.
C V - F - F - V.
D F - V - V - F.
As operações, ou funções, lógicas propostas pela álgebra booleana são implementadas na prática
através da utilização das Portas Lógicas, que são elementos da Eletrônica Digital. As portas lógicas
básicas são aquelas que desempenham as funções lógicas AND, OR e NOT. Considerando as portas
lógicas básicas, associe os itens, utilizando o código a seguir:
I- Porta lógica AND (E).
II- Porta lógica OR (OU).
III- Porta lógica NOT(NÃO).
( ) A saída dessa porta lógica terá nível lógico 1 (um) se pelo menos uma das entradas tiver nível
lógico 1.
( ) A saída dessa porta lógica terá nível lógico 0 (zero) quando sua entrada tiver nível lógico 1 e
vice-versa.
( ) A saída dessa porta lógica terá nível lógico 0 (zero) se pelo menos uma das entradas tiver nível
lógico 0.
Assinale a alternativa que apresenta a sequência CORRETA:
A II - III - I.
 VOLTAR
A+ Alterar modo de visualização
1
2
03/04/2025, 19:48 Avaliação I - Individual
about:blank 1/7
B I - III - II.
C I - II - III.
D III - I - II.
[Laboratório Virtual – Circuito com Lógica Booleana] Através da realização da prática, ao selecionar
o circuito integrado SN 74HC08N e realizar a ligação dos cabos, é possível verificar o
comportamento do circuito ao ativar e desativar as chaves presentes nele. Dessa forma, o LED só
acenderá se as chaves estiverem de acordo com o circuito integrado. Para auxiliar no experimento,
utilize o roteiro do laboratório.
Com relação à porta lógica que é utilizada no circuito integrado do experimento (SN 74HC08N),
assinale a alternativa CORRETA:
A
B
C
3
03/04/2025, 19:48 Avaliação I - Individual
about:blank 2/7
D
Para representar quantidades e efetuar cálculos, as pessoas utilizam o sistema de numeração
decimal, composto por 10 (dez) símbolos distintos. Esse sistema também é chamado de sistema de
Base 10 (dez). No sistema decimal, assim como em qualquer outro sistema de numeração, qualquer
quantidade pode ser representada através do formato peso por posicionamento, procedimento
chamado de notação posicional. Nessa notação, o valor do dígito depende da sua posição dentro do
número. Sobre a representação de quantidades decimais usando a notação posicional, analise a figura
e associe os itens, utilizando o código a seguir. Em seguida, assinale a alternativa que apresenta a
sequência CORRETA:
A II - I - III.
B I - III - II.
C I - II - III.
D II - III - I.
As operações, ou funções, lógicas propostas pela álgebra booleana são implementadas na prática
através da utilização das Portas Lógicas, que são elementos da Eletrônica Digital. As portas lógicas
secundárias são aquelas que desempenham as funções lógicas NAND, NOR, XOR e XNOR. Acerca
das portas lógicas NAND e NOR, assinale a alternativa CORRETA:
A A porta lógica NOR terá sua saída no valor lógico 0 somente quando todas as suas entradas
forem 0.
B A porta lógica NAND terá sua saída no valor lógico 0, somente quando todas as suas entradas
forem 1.
C A porta lógica NAND terá sua saída no valor lógico 1 somente quando todas as suas entradas
forem 1.
D A porta lógica NOR terá sua saída no valor lógico 1 somente quando todas as suas entradas
forem 1.
4
Revisar Conteúdo do Livro
5
03/04/2025, 19:48 Avaliação I - Individual
about:blank 3/7
Os equipamentos eletrônicos digitais utilizam internamente o sistema binário de numeração,
enquanto nós, humanos, utilizamos o sistema decimal de numeração para representarmos quantidades
e efetuarmos cálculos. Existem ainda outros sistemas de numeração, como, por exemplo, o sistema de
numeração hexadecimal. Com relação aos sistemas de numeração decimal, binário e hexadecimal,
analise as seguintes sentenças:
I- O número decimal 21 é representado no sistema de numeração binário pela sequência de bits
10101.
II- Um número binário composto por uma sequência de 8 bits pode representar um total de 256
quantidades distintas (de 0 a 255).
III- O número binário 101001100010 é representado no sistema de numeração hexadecimal pela
sequência A63.
IV- O número binário 1111 quando é convertido para o sistema de numeração decimal resulta na
quantidade 15.
Assinale a alternativa CORRETA:
A As sentenças I e III estão corretas.
B As sentenças I, II e IV estão corretas.
C As sentenças II e III estão corretas.
D As sentenças I, III e IV estão corretas.
Como estudamos, as expressões booleanas nada mais são do que combinações de várias
operações lógicas básicas como E, OU e Inversão. Também pode-se dizer que as portas lógicas NÃO-
E, NÃO-OU, X-OR e X-NOR são composições das três operações lógicas básicas. Nesse sentido, o
termo autossuficiência significa que determinados tipos de portas lógicas podem ser combinados de
tal forma que se consegue implementar qualquer circuito lógico usando apenas esses tipos de portas.
Com relação à autossuficiência de portas lógicas, assinale a alternativa CORRETA:
A As portas lógicas E (AND) e OU (OR) são portas "autossuficientes" porque podem ser utilizadas
para implementar qualquer circuito lógico.
B As portas lógicas E (AND) e NÃO-E (NAND) são portas "autossuficientes" porque podem ser
utilizadas para implementar qualquer circuito lógico.
C As portas lógicas NÃO-E (NAND) e NÃO-OU (NOR) são portas "autossuficientes" porque
podem ser utilizadas para implementar qualquer circuito lógico.
D As portas lógicas X-OU e XNOR são portas "autossuficientes" porque podem ser utilizadas para
implementar qualquer circuito lógico.
[Laboratório Virtual – Circuito com Lógica Booleana] Através da realização da prática, ao selecionar
o circuito integrado com portas AND (SN 74HC08N) e realizar a ligação dos cabos, é possível
verificar o comportamento do circuito ao ativar e desativar as chaves presentes nele. Dessa forma, o
LED só acenderá se as chaves estiverem de acordo com o circuito integrado. Para auxiliar no
experimento, utilize o roteiro do laboratório.
6
7
8
03/04/2025, 19:48 Avaliação I - Individual
about:blank 4/7
Com relação ao momento em que o LED é aceso, assinale a alternativa CORRETA:
A Como apenas uma porta AND do circuito integrado está sendo usada, o LED só irá acender
quando a chave 0 estiver fechada e a chave 1 estiver aberta.
B Como apenas uma porta AND do circuito integrado está sendo usada, o LED só irá acender
quando as duas chaves estiverem fechadas.
C Como duas portas AND do circuito integrado estão sendo usadas, o LED só irá acender quando a
chave 0 estiver fechada e a chave 1 estiver aberta.
D Como duas portas AND do circuito integrado estão sendo usadas, o LED só irá acender quando
as duas chaves estiverem fechadas.
O comportamento ou funcionamento de um circuito lógico digital é representado por expressões
booleanas utilizando operações lógicas sobre as variáveis de entrada e obtendo a saída ou resposta
desse circuito. O funcionamento de um circuito ou sistema digital também pode ser descrito
utilizando uma tabela verdade. Observe a tabela verdade e analise as sentenças a seguir:
9
03/04/2025, 19:48 Avaliação I - Individual
about:blank 5/7
Assinale a alternativa CORRETA:
A As sentenças III e IV estão corretas.
B As sentençasI e III estão corretas.
C As sentenças II e IV estão corretas.
D As sentenças I e II estão corretas.
q 966884-EEA121-OBTER EXPRESSÃO BOOLEANA (An Sentenças)Clique para baixar o anexo
da questão
Na aritmética convencional, utilizando o sistema decimal, que conhecemos muito bem, existem
as quatro operações básicas. Essas operações são a adição (ou soma), subtração, multiplicação e
divisão. Essas mesmas operações básicas também podem ser feitas diretamente no sistema de
numeração binário, utilizando regras específicas e o mesmo procedimento que utilizamos no sistema
10
03/04/2025, 19:48 Avaliação I - Individual
about:blank 6/7
decimal. Com relação às regras existentes para as operações adição e subtração no sistema binário,
assinale a alternativa CORRETA:
A A subtração binária 0 - 1 tem como resultado 1 e toma 1 emprestado.
B A adição binária 0 + 1 possui um resultado diferente da adição binária 1 + 0.
C A subtração binária 1 - 1 não tem como resultado o valor binário 0.
D A adição binária 1 + 1 possui como resultado o valor binário 11.
