Instituição: SENAI BETIM - CETEM
Turma: Desenvolvimento de Sistemas – HIT-SIS-02
Professor (a): Karine K. Santos


LISTA DE EXERCÍCIOS – MAPA DE KARNAUGH

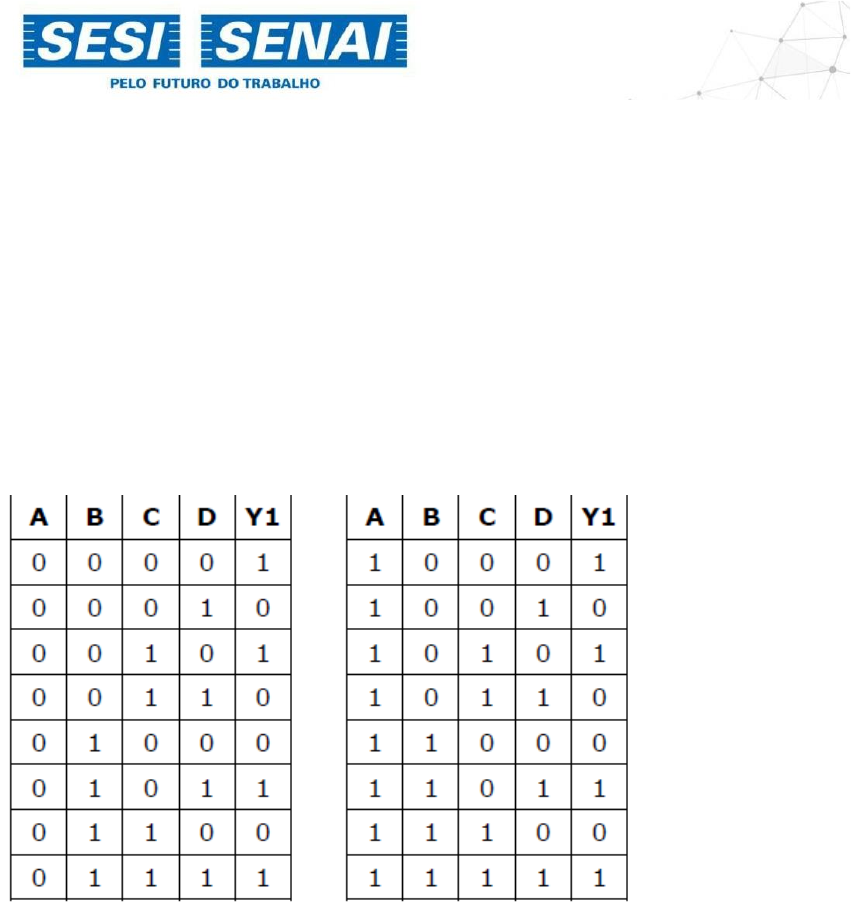

Exercício 01: Dada a tabela verdade abaixo, pede-se:
a) Determine a expressão booleana simplificada utilizando mapas de
Karnaugh e,
b) Apresente o circuito da expressão simplificada.


Exercício 02: Dada a função lógica Y2 = f(A, B, C, D) = (A + C + D)’ , pede-se:
a) Determine a tabela verdade e,
b) Apresente o respectivo mapa de Karnaugh.
c) Apresente o circuito da expressão simplificada.

Exercício 03: Dada a função lógica F(A, B, C) = Σ(0,1,4,5), pede-se:
a) Determine a tabela verdade e,
b) Apresente o respectivo mapa de Karnaugh.
c) Apresente o circuito da expressão simplificada.

Exercício 06: Dada a função lógica F(A, B, C) = Π(0,1,4,5) pede-se:
a) Determine a tabela verdade e,
b) Apresente o respectivo mapa de Karnaugh.
c) Apresente o circuito da expressão simplificada.

Exercício 07: Simplifique as expressões booleanas por meio dos postulados e
teoremas (Álgebra de Boole):

a) S = A’.B’.C’ + A’.B.C’ + A.B’.C
b) S = A’.B’ + A’.B
c) S = A’.B’.C’ + A’.B.C + A’.B.C’ + A.B’.C’ + A.B.C’
d) S = (A+B+C).(A’+B’+C)
Exercício 08: Determine a expressão booleana do circuito abaixo:
