As operações ou funções lógicas propostas pela álgebra booleana são implementadas na prática através da utilização das Portas Lógicas, que são elementos da
Eletrônica Digital. As portas lógicas básicas são aquelas que desempenham as três funções lógicas mais simples, que são as funções E (AND), OU (OR) e Inversão
(NÃO ou NOT). Acerca das portas lógicas básicas, assinale a alternativa CORRETA:
A A porta lógica OU terá sua saída no valor lógico 1 somente quando todas as suas entradas forem 1.
B A porta lógica NÃO terá sua saída no valor lógico 1 somente quando todas as suas entradas forem 1.
C A porta lógica E terá sua saída no valor lógico 0 somente quando todas as suas entradas forem 0.
D A porta lógica OU terá sua saída no valor lógico 0 somente quando todas as suas entradas forem 0.
[Laboratório Virtual – Circuito com Lógica Booleana] Através da realização da prática, ao selecionar o circuito integrado com portas AND (SN 74HC08N) e realizar
a ligação dos cabos, é possível verificar o comportamento do circuito ao ativar e desativar as chaves presentes nele. Dessa forma, o LED só acenderá se as chaves
estiverem de acordo com o circuito integrado. Para auxiliar no experimento, utilize o roteiro do laboratório.
Com relação ao momento em que o LED é aceso, assinale a alternativa CORRETA:
A Como apenas uma porta AND do circuito integrado está sendo usada, o LED só irá acender quando a chave 0 estiver fechada e a chave 1 estiver aberta.
B Como duas portas AND do circuito integrado estão sendo usadas, o LED só irá acender quando as duas chaves estiverem fechadas.
C Como duas portas AND do circuito integrado estão sendo usadas, o LED só irá acender quando a chave 0 estiver fechada e a chave 1 estiver aberta.
D Como apenas uma porta AND do circuito integrado está sendo usada, o LED só irá acender quando as duas chaves estiverem fechadas.
Na eletrônica digital, pode-se dizer que as portas lógicas NÃO-E, NÃO-OU, X-OR e X-NOR são composições das três portas lógicas básicas (E, OU e NOT). As
portas NÃO-E (NAND) e NÃO-OU (NOR) são portas chamadas também de portas autossuficientes, porque conseguem implementar as funções de outras portas, a
partir de arranjos corretamente projetados.
 VOLTAR
A+ Alterar modo de visualização
1
2
Revisar Conteúdo do Livro
3
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F - V.
B F - F - V - V.
C V - V - F - F.
D V - F - V - F.

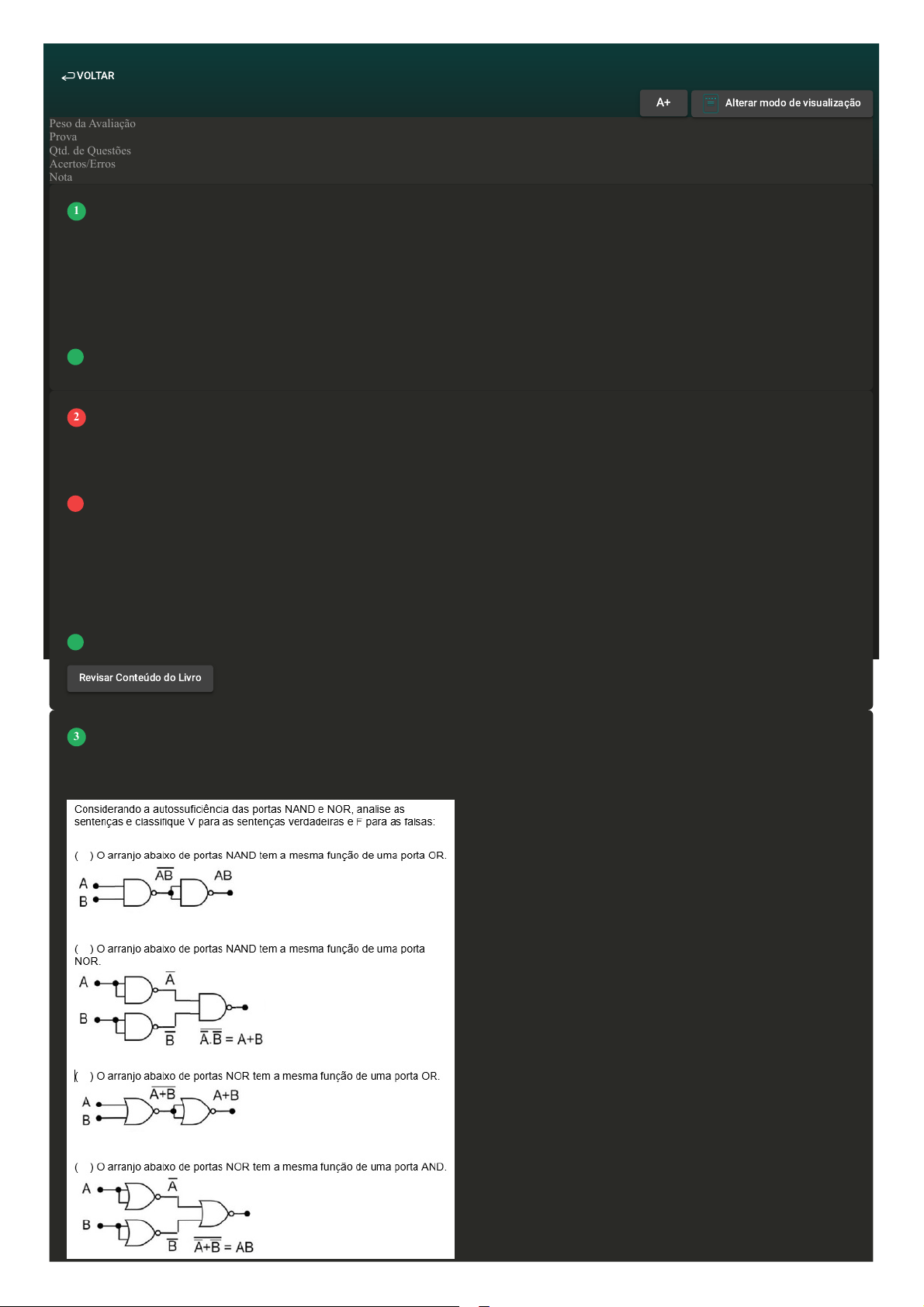

q 967311-EEA121-AUTOSSUFICIÊNCIA NAND-NOR (V ou F)Clique para baixar o anexo da questão
[Laboratório Virtual – Circuito com Lógica Booleana] Através da realização da prática, ao selecionar o circuito integrado SN 74HC08N e realizar a ligação dos
cabos, é possível verificar o comportamento do circuito ao ativar e desativar as chaves presentes nele. Dessa forma, o LED só acenderá se as chaves estiverem de
acordo com o circuito integrado. Para auxiliar no experimento, utilize o roteiro do laboratório.
Com relação à porta lógica que é utilizada no circuito integrado do experimento (SN 74HC08N), assinale a alternativa CORRETA:
A
B
C
D
Para entender o comportamento de um circuito lógico, devemos determinar sua expressão booleana através da análise das entradas do circuito e as funções lógicas
presentes no circuito. Considere o circuito a seguir:
Assinale a alternativa CORRETA que apresenta a expressão booleana correspondente:
4
5
A
B
C
D
Nos sistemas analógicos, uma quantidade é representada através de uma variação contínua de um sinal ou variável. Já nos sistemas digitais, uma quantidade é
representada por dígitos, e estes não possuem uma variação contínua, mas em níveis pré-determinados dentro de uma faixa aceitável. Os equipamentos eletrônicos
podem ser constituídos por sistemas e circuitos analógicos ou digitais, podendo também ser constituídos por ambos simultaneamente. A respeito dos circuitos e
sistemas analógicos e digitais, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Circuitos digitais permitem maior precisão na representação de valores e maior exatidão na informação tratada.
( ) Circuitos analógicos permitem maior armazenamento de informações e de forma facilitada em relação aos circuitos digitais.
( ) Circuitos digitais permitem ações programadas com muita facilidade, através de um conjunto de instruções armazenadas.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V.
B V - V - F.
C F - F - V.
D F - V - F.
Um circuito lógico digital pode ter o seu comportamento ou funcionamento representado por expressões booleanas utilizando operações lógicas sobre as variáveis de
entrada e obtendo a saída ou resposta desse circuito. O funcionamento de um circuito ou sistema digital também pode ser descrito utilizando uma tabela verdade.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - V - F - F.
B F - F - V - V.
6
7
C F - V - F - V.
D V - F - V - F.
q 967330-EEA121-OBTER EXPRESSÃO BOOLEANA (V ou F)Clique para baixar o anexo da questão
Os equipamentos eletrônicos digitais utilizam internamente o sistema binário de numeração, enquanto nós, humanos, utilizamos o sistema decimal de
numeração para representarmos quantidades e efetuarmos cálculos. Existem ainda outros sistemas de numeração, como, por exemplo, o sistema de numeração
hexadecimal. Com relação aos sistemas de numeração decimal, binário e hexadecimal, analise as seguintes sentenças:
I- O número decimal 21 é representado no sistema de numeração binário pela sequência de bits 10101.
II- Um número binário composto por uma sequência de 8 bits pode representar um total de 256 quantidades distintas (de 0 a 255).
III- O número binário 101001100010 é representado no sistema de numeração hexadecimal pela sequência A63.
IV- O número binário 1111 quando é convertido para o sistema de numeração decimal resulta na quantidade 15.
Assinale a alternativa CORRETA:
A As sentenças I, II e IV estão corretas.
B As sentenças I, III e IV estão corretas.
C As sentenças II e III estão corretas.
D As sentenças I e III estão corretas.
As operações ou funções lógicas propostas pela álgebra booleana são implementadas na prática através da utilização das Portas Lógicas, que são elementos da
Eletrônica Digital. As portas lógicas secundárias são aquelas que desempenham as funções lógicas NAND, NOR, XOR e XNOR. Considerando as portas lógicas
secundárias, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Na porta lógica NAND (NE) a saída terá nível lógico 1 (um) se pelo menos uma das entradas tiver nível lógico 0.
( ) Na porta lógica NOR (NOU) a saída terá nível lógico 1 (um) se pelo menos uma das entradas tiver nível lógico 1.
( ) Na porta lógica XOR (XOU) a saída terá nível lógico 1 (um) quando as duas entradas tiverem os seus valores lógicos diferentes.
( ) Na porta lógica XNOR (XNOU) a saída terá nível lógico 1 (um) quando as duas entradas tiverem os seus valores lógicos diferentes.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - V - F.
B V - F - V - F.
C V - F - F - V.
D F - F - V - V.
Os equipamentos eletrônicos digitais usam o sistema de numeração binário, internamente, para seu funcionamento. Esses equipamentos podem realizar
operações aritméticas, como cálculos matemáticos básicos e outras operações aritméticas, sempre utilizando quantidades representadas pelo sistema de numeração
binário. Com relação aos cálculos matemáticos no sistema binário, classifique V para as sentenças verdadeiras e F para as falsas:
( ) A soma binária 0111 + 0011 tem como resultado o valor binário 1010.
( ) A subtração binária 1011 - 1001 tem como resultado o valor binário 0010.
( ) A soma binária 0110 + 1011 temo como resultado o valor binário 1100.
( ) A subtração binária 1010 - 1000 tem como resultado o valor binário 1010.
Assinale a alternativa que apresenta asequência CORRETA:
A F - F - V - V.
B F - V - V - F.
C V - V - F - F.
D V - F - F - V.
8
9
10
