ATIVIDADE A1 UND DE ESTUDO 1 E 2 - MÁQUINAS ELÉTRICAS

Prévia do material em texto

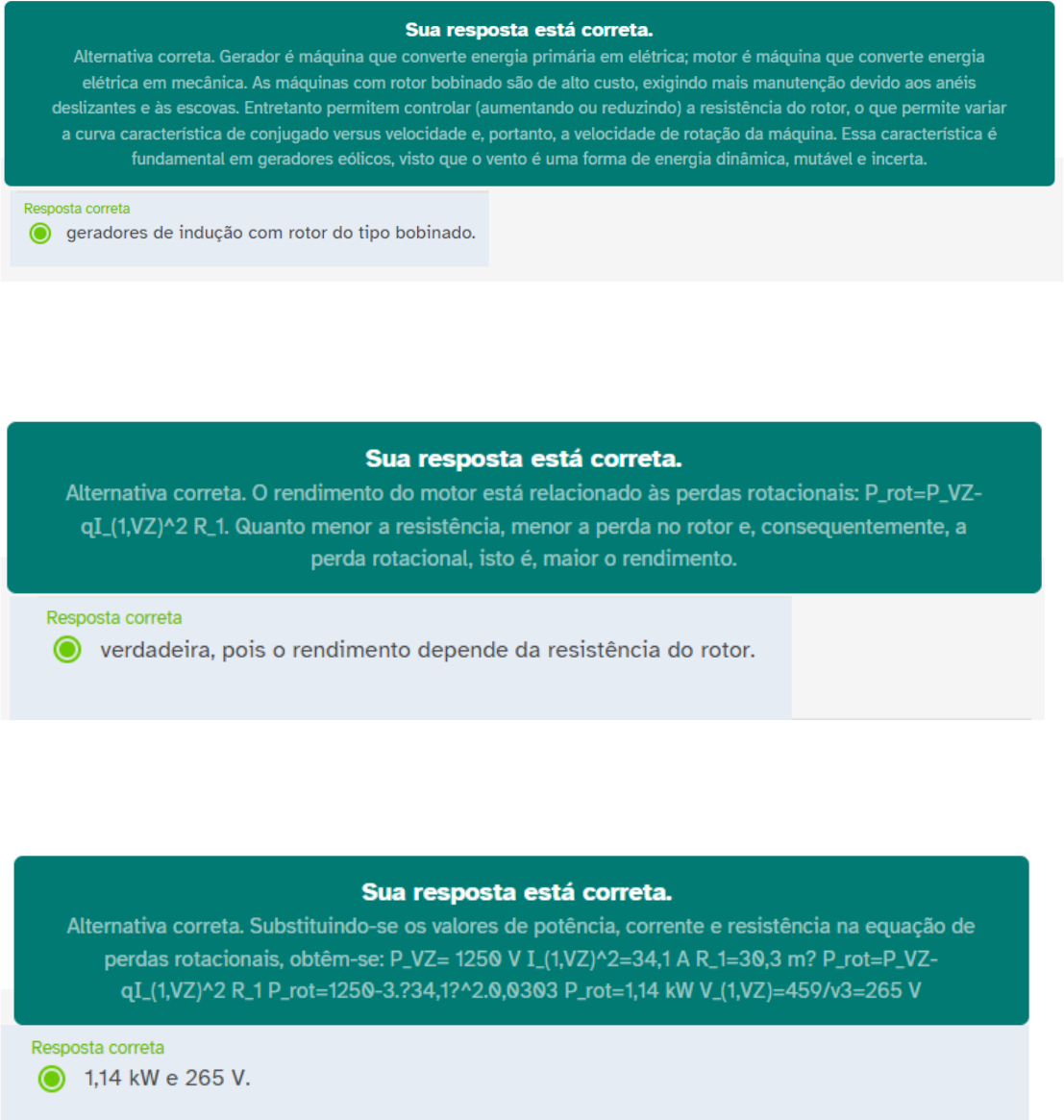

1 - A geração consiste em converter uma fonte de energia primária, como a força dos ventos, em energia
elétrica. Visto que o vento é uma forma de energia dinâmica, mutável e intermitente, aerogeradores de
grande porte são máquinas que precisam de alterações na velocidade de rotação. Isso é possível pela
variação na curva característica de conjugado versus velocidade dos:


2 - Uma limitação em motores de indução do tipo bobinados ou dupla gaiola de esquilo com resistência
de rotor constante é que rendimento elevado em condições normais de funcionamento exige baixa
resistência de rotor. Porém, na partida desse tipo de motor, é exigida uma corrente elevada. Essa
afirmação é:


3 - Considere um motor de indução trifásico de quatro polos com as seguintes características: 135 kW,
460 V e 60 Hz, R1 = 30,3 mΩ, com rotor de dupla gaiola. Suponha ainda que o motor é de Classe B e
que, no ensaio a vazio, foram obtidos: tensão aplicada V = 459 V (tensão de linha), corrente média de fase
I = 34,1 A e a potência P = 1,25 kW. Calcule as perdas rotacionais e a tensão de fase a vazio.



4 - A Figura 2.1 apresenta a curva característica ‘conjugado x velocidade’ para um motor de indução com
rotor gaiola de esquilo e para um rotor bobinado com uma resistência trifásica externa associada ao rotor.

Figura 2.1 - Curva característica do motor de indução
Fonte: Elaborada pela autora.
#PraCegoVer: a figura apresenta duas curvas características de conjugado versus velocidade: a de um
motor de indução com rotor gaiola de esquilo, na cor rosa, e um rotor bobinado com uma resistência
trifásica externa associada ao rotor, na cor roxa. O gráfico é constituído por dois eixos (x e y) com escalas
idênticas. O eixo x varia de o a 12 e mede a velocidade do motor, e o eixo y varia de 0 a 7 e apresenta o
conjugado.
Com base no excerto apresentado, avalie as afirmações a seguir.
I.Ambos os motores têm o mesmo conjugado máximo.
II.O motor bobinado com resistência externa tem maior conjugado de partida.
III.O motor de rotor bloqueado tem maior torque em qualquer velocidade.
 É correto o que se afirma em:







5 - Ensaiar um motor de indução com rotor bloqueado é um procedimento que pode resultar em melhoria
de desempenho, pois torna possível conhecer características e parâmetros do equipamento. Como na
prática não é possível separar as reatâncias do rotor e do estator, utiliza-se a distribuição empírica entre
elas para classificar os tipos de motores. Sabendo disso, é correto afirmar que, para vencer a inércia de
um motor Classe A,



6 - Uma medida para atenuar o impacto e mitigar efeitos da demanda mundial cada vez maior por energia
elétrica é construir e utilizar motores elétricos que sejam mais eficientes. Para monitorar e otimizar o
rendimento de um motor elétrico é necessário conhecer e controlar seus parâmetros. Ensaios em motores
são essenciais para cumprir esse propósito. Um dos tipos de ensaio que pode ser realizado com motores
é o ensaio a vazio.
 Com base no excerto apresentado, avalie as afirmações a seguir.
I.O ensaio a vazio informa sobre a corrente de excitação e as perdas rotacionais.
II.No ensaio a vazio, o eixo do rotor não tem carga acoplada.
III.O ensaio a vazio tem por finalidade determinar a impedância de dispersão.
IV.No ensaio a vazio, aplicam-se tensões trifásicas nos enrolamentos do estator.
V.No ensaio a vazio, aplicam-se tensões trifásicas nos terminais do estator.
É correto o que se afirma em:









7 - Em um ensaio de motor de indução são realizadas medições nos valores de variáveis de interesse,
como tensão, corrente, escorregamento e velocidade de rotação. Os resultados, além de identificar
características das máquinas, são usados para verificar desempenho e rendimento. Em um ensaio do tipo
‘a vazio’:


8 - Considere um motor de indução trifásico de quatro polos com as seguintes características: 150 kW,
440 V e 60 Hz, = 25 mΩ, com rotor de dupla gaiola. Suponha ainda que o motor é de Classe B e que,
no ensaio a vazio, foram obtidos: tensão aplicada V = 459 V (tensão de linha), corrente média de fase I =
27,3 A e a potência P = 1,75 kW. Calcule as perdas rotacionais e a tensão de fase a vazio.


9 - Em um motor de indução trifásico, com rotor de gaiola dupla e características próprias de potência,
tensão e frequência, pode-se afirmar que, ao duplicar a corrente no estator, mantendo-se os demais
parâmetros, as perdas no estator serão:










10 - Considere um motor de indução trifásico de quatro polos com as seguintes características: 145 kW,
455 V e 60 Hz, = 35 mΩ, com rotor de dupla gaiola. Suponha ainda que o motor é de Classe B e que,
no ensaio a vazio, foram obtidos: tensão aplicada V = 450 V (tensão de linha), corrente média de fase I =
32,1 A e a potência P = 1,65 kW. Calcule as perdas rotacionais e a tensão de fase a vazio.
