Arquitetura Da Máquina De Indução

Prévia do material em texto

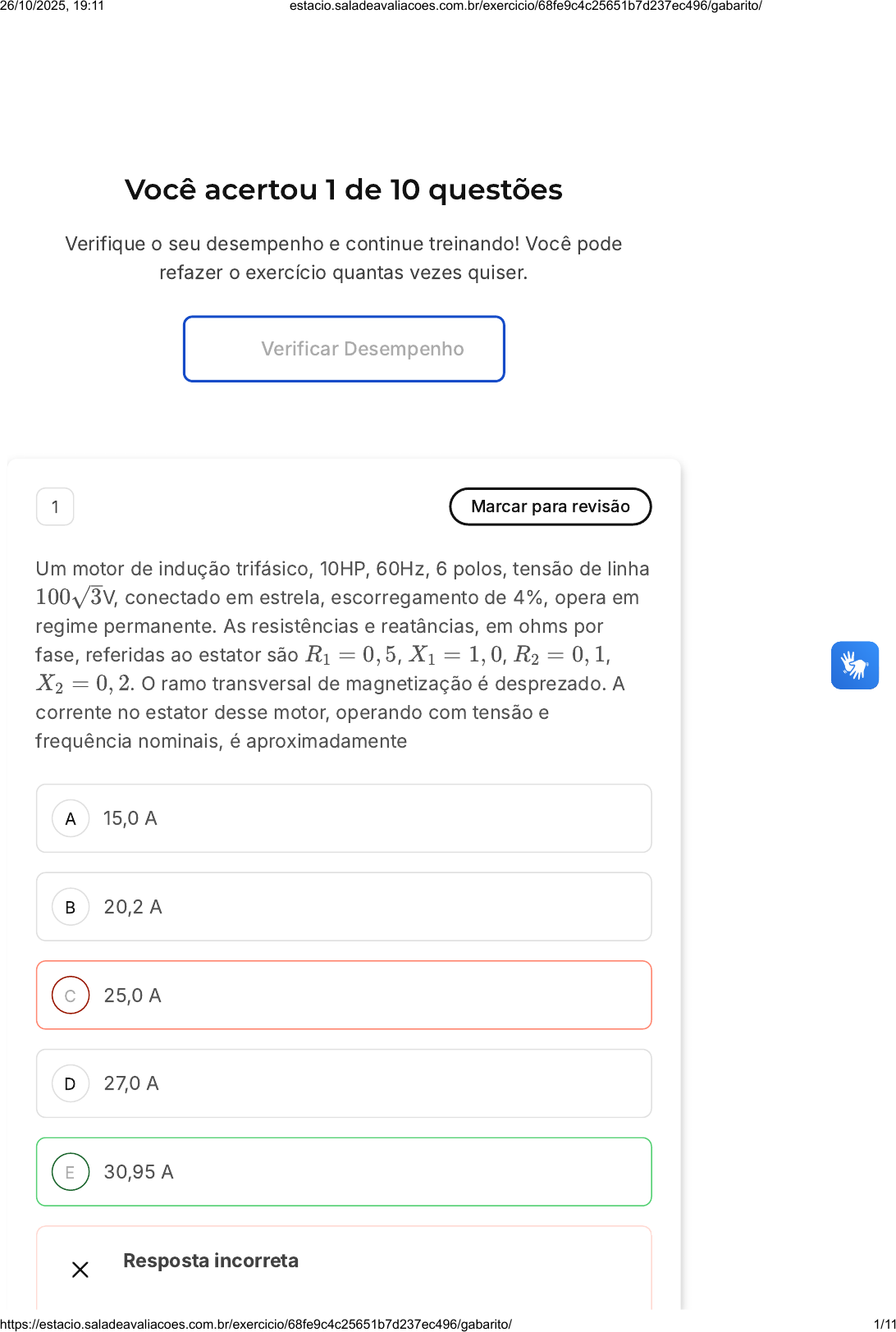

Você acertou 1 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode
refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
Um motor de indução trifásico, 10HP, 60Hz, 6 polos, tensão de linha
V, conectado em estrela, escorregamento de 4%, opera em
regime permanente. As resistências e reatâncias, em ohms por
fase, referidas ao estator são , , ,
. O ramo transversal de magnetização é desprezado. A
corrente no estator desse motor, operando com tensão e
frequência nominais, é aproximadamente
100√3
R1 = 0, 5 X1 = 1, 0 R2 = 0, 1
X2 = 0, 2
15,0 A
20,2 A
25,0 A
27,0 A
30,95 A
Resposta incorreta
26/10/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/ 1/11
A
B
C
D
E
Opa! A alternativa correta é a letra E. Confira o gabarito
comentado!
Gabarito Comentado
Gabarito: 30,95 A
Justificativa: Como o ramo transversal (de magnetização) é
desprezado, o circuito equivalente resume-se a uma
impedância em série de todos os parâmetros, que já estão
referidos ao estator. A corrente de estator será:
2 Marcar para revisão
(CEPERJ / 2011) O rotor de um determinado motor de indução
trifásico, 60 Hz e quatro polos, consome 120 KW a 3 Hz. Se as
perdas rotacionais forem de 2 KW, a potência mecânica na saída
será de:
108 KW
110 KW
112 KW
114 KW
116 KW
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito
comentado!
26/10/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/ 2/11
A
B
C
D
E
Gabarito Comentado
Gabarito: 112 KW
Justificativa:
Para calcular a potência mecânica na saída, primeiro deve-se
calcular o escorregamento:
Calculando a potência mecânica:
3 Marcar para revisão
(Petrobrás / 2010) Caso o rotor de um motor de indução fosse
capaz de atingir sua velocidade síncrona,
Seu escorregamento valeria 1(um).
Seu torque atingiria o máximo valor teoricamente
calculado.
A frequência da tensão induzida nas bobinas do rotor seria
igual à frequência da rede.
A tensão induzida nas bobinas do rotor seria igual a zero.
A tensão induzida nas bobinas do estator seria igual à sua
tensão de alimentação.
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito
comentado!
26/10/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/ 3/11
A
B
C
D
E
Gabarito Comentado
Gabarito: A tensão induzida nas bobinas do rotor seria igual a
zero.
Justificativa: Se o rotor de um motor de indução atingisse sua
velocidade síncrona, o escorregamento seria nulo, ou seja, não
haveria diferença entre a velocidade do campo magnético e a
velocidade do rotor. Como o escorregamento é o que gera o
torque no motor, se ele fosse nulo, o torque também seria zero.
Além disso, a frequência da tensão induzida no rotor é
diretamente proporcional ao escorregamento. Portanto, se o
escorregamento fosse zero, a frequência da tensão induzida
também seria zero. Isso significa que a tensão induzida nas
bobinas do rotor seria igual a zero, conforme indicado na
alternativa D.
4 Marcar para revisão
(Cesgranrio / 2012) Um motor de indução de oito polos é
alimentado por uma rede elétrica cuja frequência é de 50Hz. O
motor aciona uma carga, e sua velocidade de rotação é constante e
igual a 705RPM. O valor do escorregamento desse motor é:
3,7%
4,0%
5,3%
6,0%
6,4%
Resposta incorreta
26/10/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/ 4/11
A
B
C
D
E
Opa! A alternativa correta é a letra D. Confira o gabarito
comentado!
Gabarito Comentado
Gabarito: 6,0%
Justificativa: Primeiro deve-se calcular a velocidade síncrona
do campo girante:
O escorregamento será dado por:
5 Marcar para revisão
Um ensaio CC é realizado em um motor de indução ligado em .
Os valores medidos foram  e . Nesse
motor, o valor da resistência de estator é de:
Δ
VCC = 36V ICC = 54A
0,24 Ω
0,44 Ω
0,92 Ω
0,73 Ω
0,66 Ω
26/10/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/ 5/11
A
B
C
D
E
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito
comentado!
Gabarito Comentado
Gabarito: 0,66 Ω
Justificativa: Se o enrolamento de armadura do motor está
ligado em delta, a resistência de estator será dada por:
6 Marcar para revisão
(FUNCAB / 2012) Um motor de indução trifásico, 60Hz, opera na
velocidade nominal de 850RPM. O deslizamento desse motor (em
%) é de:
4,95
5,56
7,06
8,50
9,17
Questão 7
de
10
Corretas (1)
Incorretas (9)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Arquitetura Da… Sair
26/10/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/ 6/11
A
B
C
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito
comentado!
Gabarito Comentado
Gabarito: 5,56
Justificativa: A velocidade síncrona do motor será de:
Para atingir uma velocidade de aproximadamente (e maior) a
velocidade do rotor, essa máquina deve possuir 8 polos:
O escorregamento será dado por:
7 Marcar para revisão
(FGV / 2013) Um motor de indução possui 4 polos e opera na
frequência de 60 Hz. A velocidade do campo magnético girante, em
RPM, é igual a:
1200
1500
1800
26/10/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/ 7/11
D
E
A
B
C
2100
2500
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira
o gabarito comentado!
Gabarito Comentado
Gabarito: 1800
Justificativa: A velocidade do campo magnético é dada por:
8 Marcar para revisão
(Petrobrás / 2010) Um motor de indução bobinado deverá ser
empregado para acionar uma carga com conjugado de partida
elevado e constante. É sabido que o conjugado máximo do motor é
suficiente para atender a essa carga e que ele se encontra perto de
sua velocidade síncrona. Para acionar essa carga sem alterar o
valor do torque máximo do motor, deve-se:
Partir o motor com tensão reduzida e aumentá-la à medida
que a velocidade do motor se aproxima da velocidade de
regime.
Partir o motor com velocidade reduzida e aumentá-la
linearmente, até que seja atingida a velocidade de regime.
Aplicar tensão nos terminais do motor com frequência
acima da frequência nominal.
26/10/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/ 8/11
D
E
Curto-circuitar os terminais do rotor, de modo a diminuir a
resistência de partida, e abrir os terminais ao alcançar a
velocidade de regime.
Aumentar a resistência do rotor do motor no momento da
sua partida, reduzindo-a, gradativamente, até chegar à
velocidade de regime.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito
comentado!
Gabarito Comentado
A alternativa correta é a E: "Aumentar a resistência do rotor do
motor no momento da sua partida, reduzindo-a,
gradativamente, até chegar à velocidade de regime". Isso
ocorre porque, ao aumentar a resistência do rotor, o torque
aumenta, permitindo que o motor vença a inércia inicial. Após
essa etapa, a resistência é reduzida gradativamente,
permitindo que o motor alcance a velocidade de regime sem
alterar o valor do torque máximo.
As outras alternativas sãoincorretas pelas seguintes razões:
Alternativa A: O torque é proporcional à tensão. Portanto, se a
tensão for reduzida, o torque também será reduzido, o que não
atende à necessidade de manter o torque máximo constante.
Alternativa B: Diminuir a velocidade de partida também altera o
torque, o que não é desejável neste caso.
Alternativa C: Aumentar a frequência acima da nominal faria
com que a rotação do motor aumentasse, o que não resolveria
o problema proposto.
Alternativa D: Curto-circuitar o rotor resultaria em um torque
menor, pois uma maneira de aumentar o torque de um motor
com rotor bobinado é inserir resistência no rotor.
9 Marcar para revisão
26/10/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/ 9/11
A
B
C
D
E
O conjugado máximo desenvolvido por um motor de indução é
independente:
Do valor da resistência rotórica.
Da tensão aplicada em seus terminais.
Da reatância de dispersão do rotor.
Do valor da resistência do estator.
Da velocidade síncrona da máquina.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito
comentado!
Gabarito Comentado
Gabarito: Do valor da resistência rotórica.
Justificativa: A equação de torque máximo de um motor de
indução é dada por:
Entre as variáveis descritas nas alternativas, percebe-se que o
torque máximo não depende da resistência do rotor.
10 Marcar para revisão
(IFTO / 2016) A inserção de resistências no circuito rotórico de um
motor de indução com rotor bobinado tem a função de:
26/10/2025, 19:11 estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9c4c25651b7d237ec496/gabarito/ 10/11
A
B
C
D
E
Aumentar o torque de partida
Diminuir as perdas por efeito Joule
Diminuir as perdas no entreferro da máquina
Aumentar a velocidade nominal da máquina
Diminuir a velocidade nominal da máquina
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito
comentado!
Gabarito Comentado
O enunciado questiona sobre a função da inserção de
resistências no circuito rotórico de um motor de indução com
rotor bobinado. A alternativa correta é a que indica que essa
ação tem como objetivo aumentar o torque de partida.
Para entender melhor, podemos recorrer à equação do torque
desenvolvida a partir do circuito equivalente:
Observando a equação, percebemos que o torque é
proporcional à resistência de estator . Isso significa que,
ao aumentar a resistência rotórica, consequentemente,
aumentamos o torque. Vale ressaltar que a inserção de
qualquer resistência adicional no circuito equivalente resulta
em um aumento nas perdas, mas não interfere nas velocidades
da máquina.
R2/
s
