Sistemas de proteção contra descargas atmosféricas e sistemas de
aterramento
Professor(a): Lucas dos Santos Araujo Claudino (Mestrado acadêmico)
1)
2)
Prepare-se! Chegou a hora de você testar o conhecimento adquirido nesta disciplina. A Avaliação Virtual (AV) é composta por questões objetivas e
corresponde a 100% da média final. Você tem até cinco tentativas para “Enviar” as questões, que são automaticamente corrigidas. Você pode
responder as questões consultando o material de estudos, mas lembre-se de cumprir o prazo estabelecido. Boa prova!
Com relação aos sistemas de proteção contra descargas atmosféricas (SPDA), analise as proposições abaixo.
( ) O método Franklin, ou também conhecido como método da esfera rolante, é usado para delimitar o volume de proteção de um SPDA.
( ) Em um SPDA dimensionado corretamente, seguindo as normas NBR 5419:2015, é dispensável o uso da equipotencialização por meio de
aterramento.
( ) O método de Faraday pode ser usado em qualquer topologia de edifício, partindo das medidas de suas extensões e de sua altura.
Utilizando uma malha reticulada sobre a estrutura, sendo que suas dimensões são função do grau de proteção requerido.
( ) O método eletromagnético (esfera rolante) consiste na inserção de captores, fixados em hastes, cuja altura é função das dimensões da
edificação e do grau de proteção requerido.
Assinale a alternativa que contenha a sequência correta:
Alternativas:
V – F – V – F.
F – F – V – F.  CORRETO
V – V – F – V.
V – F – F – F.
F – F – F – F.
Código da questão: 54696

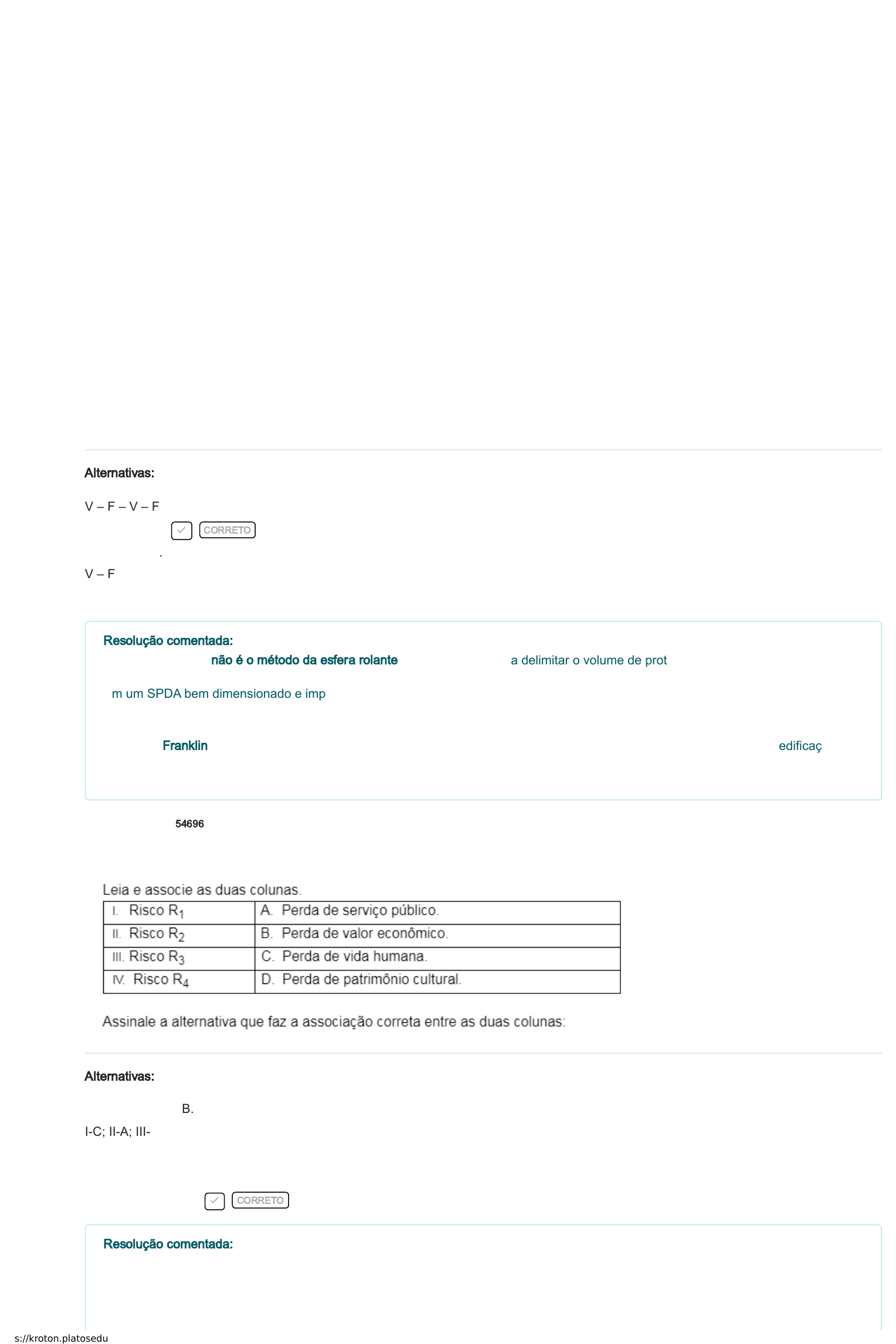

Alternativas:
I-D; II-A; III-C; IV-B.
I-C; II-A; III-B; IV-D.
I-B; II-C; III-A; IV-D.
I-C; II-D; III-A; IV-B.
I-C; II-A; III-D; IV-B.  CORRETO
Resolução comentada:
O Método Franklin não é o método da esfera rolante, mas é utilizado para delimitar o volume de proteção de um SPDA.
Em um SPDA bem dimensionado e implantado, conforme a série de normas NBR 5419:2015, é preciso
realizar a equipotencialização por meio de aterramento.
O método Franklin consiste na instalação de captores, montados sobre mastros, cuja altura é função das dimensões da edificação e
do grau de proteção requerido.
Resolução comentada:
Segundo a norma NBR 5419-2:
Risco R1 é a perda de patrimônio cultural.
02/02/2025, 16:32 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3374777/11439065 1/6
3)
4)
Código da questão: 54707
O sistema de aterramento é composto por diversos componentes, sendo que cada um tem sua função específica e necessita de um
dimensionamento correto. Sobre os condutores de aterramento e de proteção, julgue os itens a seguir.
( ) A seção mínima para um condutor de aterramento de cobre protegido contra corrosão e exposto a danos mecânicos é igual a 10 mm2.
( ) A conexão entre elementos condutores da malha de terra deve ser realizada por meio de solda exotérmica ou elétrica ou
então com conexões mecânicas que comprimam ou pressionem os condutores.
( ) A seção mínima para um condutor de aterramento de cobre protegido contra corrosão e protegido contra danos mecânicos é
igual a 2,5 mm2.
( ) Para instalações onde a seção dos condutores de fase é menor do que 16 mm2, o condutor de proteção deve ter seção mínima de
16 mm2.
Assinale a alternativa que contenha a sequência correta:
Alternativas:
V – V – F – V.
V – F – V – F.
V – V – V – V.
F – V – V – V.
F – V – V – F.  CORRETO
Código da questão: 54714
Alternativas:
I-C; II-A; III-B.
I-A; II-C; III-B.
Risco R2 é a perda de serviço público.
Risco R3 é a perda de patrimônio cultural.
Risco R4 é a perda de valor econômico.
Resolução comentada:
( F ) A seção mínima para um condutor de aterramento de cobre protegido contra corrosão e exposto a danos mecânicos é
igual a 16 mm2.
( V ) A conexão entre elementos condutores da malha de terra deve ser realizada por meio de solda exotérmica ou elétrica ou
então com conexões mecânicas que comprimam ou pressionem os condutores.
( V ) A seção mínima para um condutor de aterramento de cobre protegido contra corrosão e protegido contra danos mecânicos é
igual a 2,5 mm2.
( F ) Para instalações onde a seção dos condutores de fase é menor do que 16 mm2, o condutor de proteção deve ter seção igual à
seção do condutor de fase.
02/02/2025, 16:32 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3374777/11439065 2/6
5)
6)
I-B; II-A; III-C.
I-C; II-B; III-A.
I-B; II-C; III-A.  CORRETO
Código da questão: 54698
O sistema de aterramento __________ utiliza as armaduras das fundações e da edificação, como baldrames e estruturas de aço, desde
que essa infraestrutura utilizada garanta a continuidade elétrica entre os pontos da malha de terra.
O sistema de aterramento __________ utiliza, por exemplo, um condutor em anel ao redor da estrutura, e deve apresentar ao menos 80% de
sua totalidade enterrado ou em contato direto com o solo.
Assinale a alternativa que preenche corretamente as lacunas dos trechos.
Alternativas:
Estrutural; Total.
Estrutural; Externo.  CORRETO
Interno; Externo.
Total; Externo.
De armadura; Total.
Código da questão: 54713
Sobre o sistema de aterramento e sua respectiva infraestrutura necessária, julgue os itens a seguir:
( ) O eletrodos de terra são os responsáveis por garantir o contato direto entre o condutor de aterramento e o solo.
( ) No esquema TN-S de aterramento, os condutores de neutro (N) e proteção (PE) são combinados.
( ) No esquema TN-C de aterramento, existem condutores distintos para funções de neutro (N) e proteção (PE).
( ) Segundo a norma NBR 14039, o eletrodo de aterramento para uma subestação deve ser uma malha sob o piso da subestação.
Assinale a alternativa que contenha a sequência correta:
Alternativas:
V – F – F – F.
V – F – F – V.  CORRETO
F – F – F – V.
V – V – V – V.
F – V – V – V.
Resolução comentada:
No método da esfera rolante, os captores são posicionados de tal forma que qualquer descarga líder descendente que se aproxime do
volume protegido esteja a uma distância mínima de Ra de um captor e a uma distância maior de qualquer ponto da estrutura
protegida. A partir disso, a descarga descendente só tende a se conectar com a descarga ascendente por meio dos captores.
O método Faraday baseia-se na ideia da criação de uma gaiola de Faraday ao redor da estrutura, pois o campo eletromagnético no
interior dessa gaiola é nulo quando uma corrente elétrica de qualquer intensidade atinge a gaiola.
O método Franklin é baseado na utilização de captores pontiagudos fixados em hastes, e quanto mais alta for a haste, maior é o
volume protegido pelo SPDA. O volume protegido é encontrado pelo traçado de um cone criado a partir de uma linha imaginária que
gira com ângulo α ao redor da haste.
Resolução comentada:
A norma NBR 5419 possibilita duas formas de aterramento: estrutural e externo. O aterramento estrutural aproveita a estrutura como
sendo o eletrodo de aterramento, contanto que essa estrutura garanta continuidade elétrica entre todos seus pontos. O aterramento
externo é utilizado nos casos em que não é possível aproveitar as armaduras das fundações.
Resolução comentada:
( V ) O eletrodos de terra são os responsáveis por garantir o contato direto entre o condutor de aterramento e o solo.
02/02/2025, 16:32 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3374777/11439065 3/6
7)
8)
Código da questão: 54715
O projeto de um sistema de descargas atmosféricas envolve também a escolha de materiais e componentes a serem utilizados para
implementação do SPDA. Sobre a especificação de materiais, julgue os itens a seguir.
( ) Os condutores de descida devem apresentar o menor percurso possível.
( ) Condutores de descida instalados em paredes altamente inflamáveis podem estar encostados na superfície da parede, contanto que não
haja grande elevação de temperatura.
( ) O cobre, quando especificado para componentes que sejam embutidos no concreto armado,pode ser maciço, encordoado ou como
cobertura.
( ) Em cabos de descida não pode haver emenda, somente o conector de ensaio.
Assinale a alternativa que contenha a sequência correta:
Alternativas:
V – F – F – V.  CORRETO
V – V – V – V.
V – V – V – F.
V – V – F – V.
F – V – V – V.
Código da questão: 68162
Observe os esquemas de aterramentos.
( F ) No esquema TN-S de aterramento, os condutores de neutro (N) e proteção (PE) são distintos.
( F ) No esquema TN-C de aterramento, os condutores de neutro (N) e proteção (PE) são combinados.
( V ) Segundo a norma NBR 14039, o eletrodo de aterramento para uma subestação deve ser uma malha sob o piso da subestação.
Resolução comentada:
( V ) Os condutores de descida devem apresentar o menor percurso possível.
( F ) Condutores de descida instalados em paredes altamente inflamáveis devem ser afastados ao menos 0,1 m da superfície.
( F ) O cobre não pode ser utilizado em componentes que sejam embutidos no concreto armado.
( V ) Em cabos de descida não pode haver emenda, somente o conector de ensaio.
02/02/2025, 16:32 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3374777/11439065 4/6
Alternativas:
I-A; II-C; III-B; IV-D.
I-D; II-A; III-B; IV-C.
I-D; II-A; III-C; IV-B.
I-C; II-B; III-D; IV-A.
I-C; II-D; III-B; IV-A.  CORRETO
Código da questão: 55012
Resolução comentada:
 item I representa o esquema TN-S de aterramento.
O item II representa o esquema TN-C de aterramento.
O item III representa o esquema TN-C-S de aterramento.
O item IV representa o esquema TT de aterramento.
02/02/2025, 16:32 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3374777/11439065 5/6
9)
10)
A proteção contra os impulsos eletromagnéticos das descargas atmosféricas (LEMP) é feita por meio da divisão do sistema em zonas de
proteção contra raios e por meio da aplicação de diversas medidas de proteção. Essas alternativas são necessárias para casos em que se
deseja diminuir o risco de falhas ocasionadas por descargas atmosféricas e/ou em locais onde existam equipamentos eletrônicos sensíveis.
Assinale a alternativa que contém três medidas de proteção corretas para aplicação contra LEMP.
Alternativas:
Blindagem magnética; equipotencialização; aterramento.  CORRETO
Aterramento; divisão de tensão; utilização de interface isolante.
Blindagem magnética; captores Franklin; divisão de tensão.
Equipotencialização; coordenação de DPS; cabeamento subterrâneo.
Divisão de tensão; roteamento de linhas; divisão de corrente.
Código da questão: 54701
A utilização de um SPDA é uma técnica para evitar danos materiais e físicos provindos de descargas atmosféricas, e pode ser exigida por
seguradoras para que uma apólice de seguro possa entrar em vigor. Acerca da instalação e utilização de um SPDA, analise as afirmações a
seguir:
( ) Um SPDA que esteja totalmente em conformidade com as normas da ABNT referentes a este assunto, concede total segurança à
estrutura e aos equipamentos, pois impede que qualquer descarga atinja o volume protegido.
( ) Um SPDA é composto por apenas dois subsistemas: o conjunto de captores e o subsistema de descidas.
( ) A norma da ABNT pertinente à proteção contra descargas atmosféricas não permite a utilização de ferragens estruturais como parte dos
subsistemas do SPDA.
( ) A norma da ABNT pertinente à proteção contra descargas atmosféricas permite a utilização dos seguintes métodos (sozinhos ou
combinados): método dos ângulos de proteção (Franklin), método das malhas (ou método Faraday) e o método eletrogeométrico (da esfera
rolante).
Assinale a alternativa que contenha a sequência correta:
Alternativas:
F – F – V – V.
F – F – F – F.
V – F – F – F.
V – F – F – V.
F – F – F – V.  CORRETO
Código da questão: 54697
Resolução comentada:
As medidas básicas de proteção contra surto para divisão em ZPR e proteção de equipamentos eletrônicos incluem os seguintes itens
(ABNT NBR 5419-4, 2015, p. 14-15): Aterramento; equipotencialização; blindagem magnética; roteamento de linhas; coordenação de
DPS; interfaces isolantes.
Resolução comentada:
Um SPDA conforme as normas não garante a proteção absoluta, ele apenas evita danos maiores. Esse sistema
apresenta três componentes: subsistema de captores, subsistema de descida e subsistema de aterramento.
O uso de ferragens em estruturas de concreto armado está comentado na NBR 5410.
