FRENTE
81Editora Bernoulli
MÓDULOFÍSICA
Estudamos o campo e o potencial elétrico criados em
volta de uma carga elétrica (a fonte). Vimos que o campo
está relacionado com a força elétrica, enquanto o potencial
está relacionado com a energia que essa carga transmite
para uma carga situada à sua volta (a carga de prova).
Nos módulos anteriores, discorremos um pouco sobre
os condutores de eletricidade. Aqui, os conceitos e as
expressões matemáticas de campo e potencial elétrico que
aprendemos serão úteis para estudarmos os condutores mais
detalhadamente. Mesmo quando neutro, um condutor dispõe
de cargas elétricas livres (ou pouco ligadas à rede metálica)
capazes de fluir facilmente através do seu interior, quando
um campo elétrico estiver agindo sobre elas.
Iniciaremos o estudo sobre os condutores discutindo
a condição de equilíbrio eletrostático de um condutor.
A seguir, veremos que, para essa condição, o campo elétrico
no interior de qualquer condutor eletrizado vale zero.
Isso nos levará à discussão de um fenômeno elétrico muito
importante, conhecido como blindagem eletrostática.
Na segunda parte deste módulo, estudaremos o potencial
elétrico de condutores em equilíbrio eletrostático. Ao longo
do texto, expressões para calcular o campo e o potencial
elétrico criados por condutores esféricos serão apresentadas.
Essas expressões nos ajudarão a quantificar o fenômeno
da ruptura da rigidez dielétrica nas proximidades desses
condutores.
O EQUILÍBRIO ELETROSTÁTICO
Considere que uma esfera condutora tenha sido eletrizada
negativamente pelo atrito com um tecido. A figura 1 mostra
essa esfera. A carga negativa que ela adquiriu não flui
através do bastão e do corpo da pessoa, porque o bastão
é feito de um material isolante. Durante essa eletrização,
os elétrons transferidos do tecido para a esfera sofrem
repulsão elétrica entre si, e ocorre uma movimentação de
elétrons na superfície do condutor. Nesse local, os elétrons
em excesso ficam o mais distante possível uns dos outros.
Como você sabe, esse deslocamento interno de cargas é
possível porque a esfera é condutora. Se ela fosse feita de
um material isolante, como o vidro, a carga negativa ficaria
concentrada na região friccionada.
–
–
–
–
–
–
–
–
– –
–

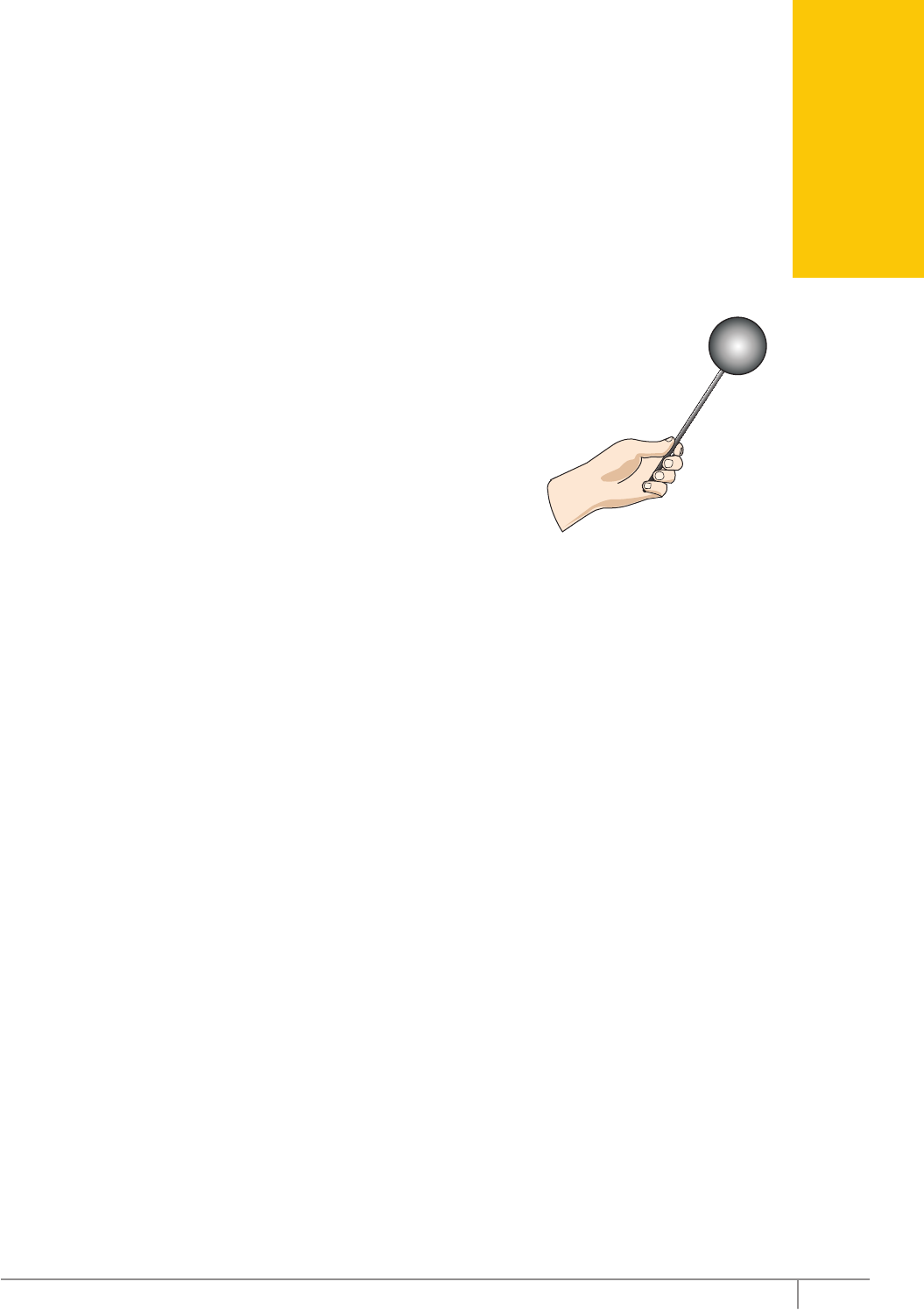

Figura 1: A carga elétrica de um condutor se distribui sobre a
sua superfície externa.
Durante o processo de eletrização da esfera, o movimento
de elétrons em sua superfície ocorre muito rapidamente.
Quase que imediatamente após a interrupção do atrito do
tecido contra a esfera, os elétrons em excesso já ficam
posicionados, uniformemente distribuídos na superfície da
esfera, de modo que não há movimento ordenado de cargas.
Nesse estado, dizemos que o condutor está em equilíbrio
eletrostático.
Se a esfera da figura 1 tivesse sido atritada contra outro
material, de modo que a região friccionada ficasse com uma
carga positiva, a redistribuição dessa carga pela superfície
da esfera aconteceria da mesma forma. Nesse caso,
a carga positiva presente no local da fricção atrairia elétrons
das outras partes da esfera. O equilíbrio eletrostático seria
atingido rapidamente, de forma bastante semelhante ao
caso anterior.
No caso de condutores não esféricos, a carga elétrica
também se distribui em sua superfície externa, porém, não
uniformemente. Nas partes com menor raio de curvatura,
como as pontas, observamos uma maior concentração
de carga elétrica. Por isso, o campo elétrico no meio que
envolve o condutor é mais intenso nas vizinhanças de
pontas. A figura 2 mostra um condutor anesférico eletrizado
positivamente. As linhas mostradas na figura são as linhas
de força do campo elétrico do condutor. Observe a maior
densidade de cargas na ponta esquerda do condutor e a
maior intensidade do campo elétrico (maior concentração
de linhas) presente no ar próximo desse local.
Condutores 05 D
82 Coleção Estudo
++
+
+
+
+
+
+ +
+
++ +
+
+
++
++++
+++
Figura 2: Distribuição não uniforme da carga elétrica sobre a
superfície de um condutor anesférico.
O comportamento dos condutores de concentrar cargas
nas pontas é conhecido como o poder das pontas.
O princípio de funcionamento de um para-raios baseia-se
no poder das pontas. Um para-raios é uma haste metálica
aterrada na base e com pontas na extremidade superior.
Quando uma nuvem eletrizada passa perto do local onde
o para-raios foi instalado, o campo elétrico entre a nuvem
e a terra torna-se mais intenso em torno das pontas
do para-raios. Por isso, a probabilidade de a rigidez dielétrica
do ar ser rompida perto dessas pontas e de a descarga
elétrica ocorrer entre a nuvem e o para-raios é maior do
que em outros locais.
A seguir, vamos aprender a calcular o campo e o potencial
elétrico em um condutor em equilíbrio eletrostático.
Antes, destacamos o seguinte resumo desta seção:
Um condutor está em equilíbrio eletrostático quando nele
não ocorre mais o movimento ordenado de suas cargas
livres. Nessa condição, a repulsão elétrica leva a uma
distribuição de cargas na superfície externa do condutor,
com uma maior concentração de cargas nas regiões de
menor raio de curvatura, como as pontas.
O CAMPO ELÉTRICO DE UM
CONDUTOR EM EQUILÍBRIO
ELETROSTÁTICO
Nesta seção, vamos analisar o campo elétrico gerado por
um condutor eletrizado. Primeiro, vamos analisar o campo
elétrico no interior do condutor. Estando em equilíbrio
eletrostático, as cargas livres do condutor não se deslocam
ordenadamente em uma direção. Por isso, concluímos que o
campo elétrico, no interior do condutor, é nulo. Se houvesse
campo elétrico interno, as cargas livres sofreriam a ação de
forças elétricas e se movimentariam ordenadamente numa
certa direção.
Para a condição de equilíbrio eletrostático, o campo elétrico
na superfície externa do condutor existe, mas a sua direção é
perpendicular à superfície. Isso pode ser observado ao longo
de toda a superfície do condutor mostrado na figura 2. Como
as cargas da superfície não se movimentam ordenadamente,
o campo elétrico não pode apresentar uma componente
tangencial. Se esta existisse, ela causaria o aparecimento
de uma força elétrica tangencial sobre as cargas, que se
moveriam sobre a superfície do condutor, contrariando a
situação de equilíbrio eletrostático.
A figura 3 mostra a tendência de movimento de um elétron
livre na superfície externa de um condutor, que acaba de
ser eletrizado, durante o rearranjo de suas cargas. Nesse
caso, a direção do campo elétrico é inclinada em relação
à superfície. A componente tangencial do campo existe
apenas durante o curto intervalo de tempo que precede
o equilíbrio eletrostático. Observe que o lado esquerdo do
condutor possui uma carga positiva maior que o lado direito.
Como as curvaturas dos dois lados são parecidas, existe um
desequilíbrio. Por isso, os elétrons se movimentam para a
esquerda.
+
+
+
+
+++ ++ + + + +
+
+
+
Força sobre um
elétron livre
Campo
elétrico
Figura 3: Movimento de cargas na superfície de um condutor
que não se acha em equilíbrio eletrostático.
É óbvio que, em volta de um condutor eletrizado,
mesmo para a condição de equilíbrio eletrostático, existe
campo elétrico, pois qualquer carga de prova ali colocada
experimentará a ação de uma força elétrica exercida pelo
condutor. Isso pode ser constatado por meio de experiências
simples, como ilustra a figura 4. As setas em vermelho
indicam os sentidos do campo elétrico da esfera maior.
Como a carga desta é positiva, o campo elétrico criado por
ela diverge a partir da sua superfície. As duas pequenas
esferas, também eletrizadas positivamente, sofrem forças
no mesmo sentido do campo elétrico.
+
+
+
+
+
+
+
++
+
+
+
+
+
+ +
+
+
+
+ +
+
+
+
+
Figura 4: Experiência para confirmar que existe campo elétrico
em volta de um condutor eletrizado.
Frente D Módulo 05
FÍ
SI
C
A
83Editora Bernoulli
CAMPO ELÉTRICO DE UMA
ESFERA ELETRIZADAAgora, vamos aprender a calcular o campo elétrico no
exterior de uma esfera condutora. Já vimos que o campo
interno em qualquer condutor em equilíbrio eletrostático
vale zero. No caso de uma esfera, pouco importa se ela
é maciça, oca ou se é simplesmente uma casca esférica;
o campo interno vale zero. Para todas essas geometrias,
a carga acha-se uniformemente distribuída na superfície.
O campo externo de uma esfera condutora, com carga
superficial Q, apresenta uma simetria idêntica àquela do
campo de uma carga pontual Q, localizada no centro da
esfera. Por isso, o campo externo de uma esfera eletrizada
pode ser calculado como se toda a sua carga estivesse
concentrada em seu centro. Matematicamente, temos:
E
KQ
r
=
2
Nessa expressão, Q é a carga da esfera, K é a constante
eletrostática do meio dielétrico onde a esfera se acha,
e r é a distância do centro da esfera até o ponto onde
desejamos calcular o campo elétrico. Em hipótese alguma
essa expressão pode ser usada para rda casca) e para b
