CAMPO ELÉTRICO –
ESPCEX – CLJF SIRIUS – Prof. Vinícius – Física – 2025

 CONDUTORES EM EQUILÍBRIO ELETROSTÁTICO

 Dizemos que um condutor se encontra em equilíbrio eletrostático quando
nele não ocorre um movimento ordenado de cargas.

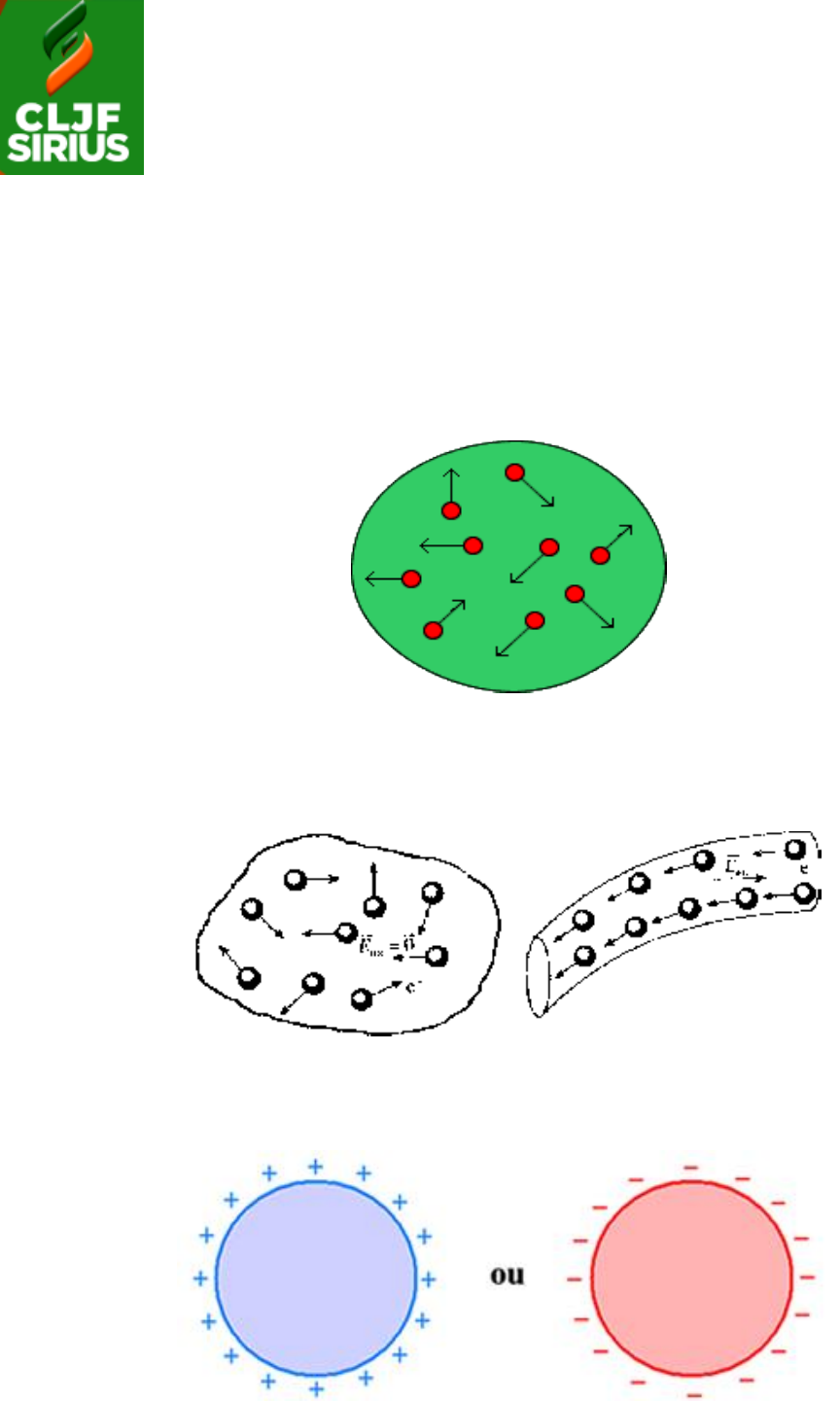

 Na primeira figura (abaixo) o condutor está em equilíbrio eletrostático e na
segunda figura, não está.


 Nos condutores em equilíbrio eletrostático as eventuais cargas elétricas em
excesso tendem a se repelir, ocupando, com isso, sua superfície mais externa
possível.



 Blindagem eletrostática:

 Suponha uma carga elétrica positiva próxima de um condutor em equilibrio
eletrostático. A presença desta carga provoca uma polarização no condutor em
equilibrio (figura).



 Esta polarização, por sua vez, produz um campo elétrico no interior do condutor
que é cancelado pelo campo elétrico externo, de modo que o campo elétrico
total no interior da esfera é anulado.



 O movimento de cargas no condutor (polarização) termina no instante que o
campo elétrico total é zerado, gerando a blindagem eletrostática.



 Este fenômeno acontece independente do condutor ser compacto ou oco. Se
ele tiver uma cavidade, este fato protege o interior de qualquer descarga
elétrica que venha a atingi-lo.

 Em certos aparelhos (televisores, rádios, computadores, etc.) é comum certos
componentes internos serem protegidos por um invólucro metálico que cria a
blindagem eletrostática.



 Gaiola de Faraday: Experiência que comprova que as cargas elétricas em
excesso localizam-se na superfície mais externa de um condutor. A gaiola de
metal sobre um suporte isolante é ligada a um gerador eletrostático, sendo que
seu interior não sofre efeito elétrico algum. Desta maneira, a carcaça metálica
de um carro, de um amplificador ou mesmo de um avião protege os corpos em
seu interior das ações elétricas externas.







 Potencial elétrico de um condutor em equilibrio eletrostático: Quando um
condutor está em equilibrio eletrostático, o movimento de cargas elétricas no
seu interior é desordenado. Assim, dizemos que o potencial em seu interior é
constante (DDP = 0) e, com o efeito, o campo elétrico em seu interior é zero.

 Caso o condutor seja esférico de carga Q distribuída em sua superfície, por
razões de simetría, podemos substituir com o mesmo efeito sua carga Q por
uma equivalente no centro da esfera.

 Com isso, calculamos o potencial elétrico de uma esfera de raio R e carga Q:








 Poder das Pontas:

Em condutores não esféricos, as regiões de “ponta” terão maior densidade de
cargas, o que produz um campo elétrico mais intenso. Com o efeito, as regiões
de pontas serão as mais prováveis de ocorrerem eventuais descargas elétricas.
Tal fenômeno é conhecido como “poder das pontas” e pode ser observado em
dispositivos de proteção, como os para-raios.





 Rigidez dielétrica:

 Chamamos de dielétrico um meio não condutor de corrente elétrica e de rigidez
dielétrica o maior valor do campo elétrico que o meio pode ser submetido sem
que se torne um condutor. A rigidez dielétrica do ar em condições normais, por
exemplo, vale 3.106 N/C. Se o ar estiver úmido, por exemplo, este valor cai
sensivelmente.
























O potencial elétrico da esfera é constante até d = 0,2 m. Assim, R = 0,2 m
Temos que 𝑉 =
𝐾.𝑄
𝑅
 ; 𝑄 =
𝑉.𝑅
𝐾
= 1. 105. 0,2 = 2. 104𝐶



EXTRAS:
1) (UPF) Durante uma experiência didática sobre eletrostática, um professor de
Física eletriza uma esfera metálica oca suspensa por um fio isolante. Na sequência,
faz as seguintes afirmações:

I. A carga elétrica transferida para a esfera se distribui na superfície externa desta.
II. O campo elétrico no interior da esfera é nulo.
III. O campo elétrico na parte exterior da esfera tem direção perpendicular à superfície
desta.
IV. A superfície da esfera, na situação descrita, apresenta o mesmo potencial elétrico
em todos os pontos.
V. A carga elétrica acumulada na esfera é positiva, pois lhe foram transferidas cargas
positivas.

Está correto o que se afirma em:

a) I apenas. b) I e II apenas. c) I, II e III apenas.
d) I, II, III e IV apenas. e) I, II, III, IV e V.


2) (PUC – MG) Duas esferas condutoras A e B, de raios R e 3R, estão inicialmente
carregadas com cargas positivas 2q e 3q, respectivamente. As esferas são então
interligadas por um fio condutor.

Assinale a opção CORRETA.
a) Toda a carga da esfera A passará para a esfera B.
b) Não haverá passagem de elétrons de uma esfera para outra.
c) Haverá passagem de cargas positivas da esfera A para a esfera B.
d) Passarão elétrons da esfera B para a esfera A.



Para avaliar se vai haver fluxo de carga e em que sentido, devemos obter o potencial
elétrico de cada esfera.
𝑉𝐴 =
𝐾.𝑄𝐴
𝑅𝐴
=
𝐾. 2𝑞
𝑅
=
2𝐾. 𝑞
𝑅

𝑉𝐵 =
𝐾.𝑄𝐵
𝑅𝐵
=
𝐾. 3𝑞
3𝑅
=
𝐾. 𝑞
𝑅


Com isso, VA = 2VB. Havendo DDP entre as esferas, haverá fluxo de elétrons de B
para A, dado que cargas negativas se deslocam espontaneamente para regiões de
potencial mais alto. (Letra D)
