GABARITO
Aprendizagem Acertei ______ Errei ______
•	 01. A
•	 02. A
•	 03. B
•	 04. C
•	 05. C
•	 06. B
•	 07. A
•	 08. B
Propostos Acertei ______ Errei ______
•	 01. E •	 02. B •	 03. B •	 04. E
05.
•	 A) 60 kgf
•	 B) 4 crianças
•	 06. C •	 07. A •	 08. A •	 09. A
•	 10. m 2kL
g
(tg – sen )= θ θ
•	 11. D •	 12. B
Seção Enem Acertei ______ Errei ______
•	 01. D •	 02. C •	 03. B
Meu aproveitamento
Total dos meus acertos: _____ de _____ . ______ %
SEÇÃO ENEM

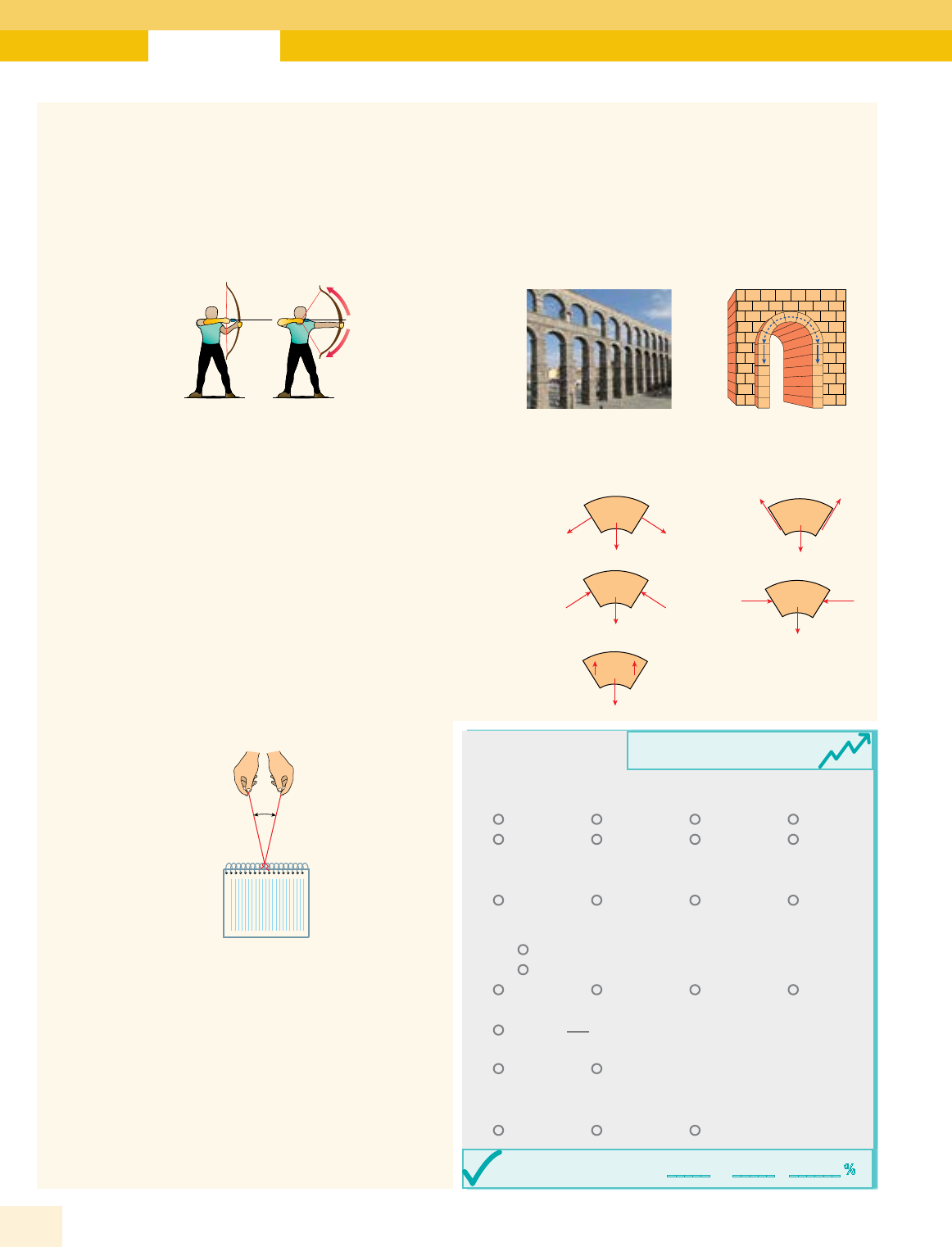

01. Pinturas rupestres comprovam que o uso do arco e
flecha surgiu como atividade de caça e guerra ainda na
Pré-História. Com o advento da pólvora e das armas de
fogo, a prática do arco e flecha perdeu popularidade.
Atualmente, ela é difundida em diversas competições,
como as Olimpíadas. Ao armar um arco, a corda não é
esticada. Apesar de a corda ficar em formato de V, o arco
é que é flexionado, como está indicado na figura a seguir:
Armado
Para a posição em que o arco está armado, a força feita
pela mão direita do arqueiro
A) possui intensidade igual e sentido oposto ao do peso
do arco, pois, estando este em repouso, a resultante
de forças sobre ele dever ser igual a zero.
B) possui intensidade igual e sentido oposto ao da força
exercida pela mão esquerda, pois, estando o arco em
repouso, a resultante de forças sobre ele vale zero.
C) possui direção oblíqua, de maneira que a flecha seja
lançada com uma velocidade ligeiramente voltada
para baixo.
D) apresenta intensidade igual à da força de tensão na
corda, dependendo de o ângulo da corda em V assumir
determinado valor.
E) apresenta uma intensidade sempre igual a do peso
do arco, independentemente do valor do ângulo da
corda em V.
02. Em uma aula prática sobre equilíbrio de corpos, um
professor sustentou um caderno espiral através de dois
fios idênticos, como mostra a figura.
θ
Lentamente, o professor aumentou o ângulo θ entre os
fios até que, para θ igual a 100°, um dos fios se rompeu,
pois a tração no fio atingiu o limite de ruptura. O valor
dessa tração é
A) igual ao peso do caderno, e o ponto de ruptura ocorreu
próximo à mão do professor.
B) igual ao peso do caderno, e o ponto de ruptura ocorreu
próximo ao caderno.
C) menor que o peso do caderno, mas não é possível
prever o local onde o fio se rompeu.
D) menor que o peso do caderno, e o ponto de ruptura
ocorreu próximo à mão do professor.
E) maior que o peso do caderno, mas não é possível
prever o local onde o fio se rompeu.
03. Os antigos romanos construíram grandes pontes e
aquedutos em forma de arcos (foto). Geralmente em
pedra e tijolo, o arco é construído com blocos em forma
de cunha que, colocados lado a lado, permite distribuir
todo o peso da construção para dois pilares verticais de
suporte (figura). O bloco situado no alto do arco é o último
a ser colocado, permitindo o travamento do conjunto.
Antes da colocação desse último elemento, a estrutura
é sustentada por uma armação provisória, que sustenta
o peso do arco e ainda serve de molde para a forma da
curva que o arco terá.
B
er
na
rd
 G
ag
no
n
/
C
re
at
iv
e
C
om
m
on
s
A
rq
ui
vo
 B
er
no
ul
li
Considerando que a força de atrito entre os blocos
seja desprezível, qual dos esquemas a seguir melhor
representa o sistema de forças atuantes no bloco colocado
no ponto mais alto do arco?
A)
B)
D)
E)
C)
Frente A Módulo 16
10 Coleção 6V
Quando um corpo está em repouso e assim permanece,
significa que a resultante de forças que atuam sobre ele
é igual a zero. Dizemos, nesse caso, que o corpo está em
equilíbrio estático. Na verdade, a nulidade da resultante de
forças é uma das duas condições necessárias para que um
corpo permaneça em equilíbrio estático. A outra condição diz
respeito ao momento de uma força (ou torque), grandeza
a ser estudada neste módulo e que se aplica aos corpos
extensos. Chamamos de corpo extenso qualquer objeto
que pode girar em torno de um eixo, como portas, volantes,
réguas e muitos outros objetos do nosso dia a dia. Um corpo
extenso permanece em equilíbrio estático apenas quando a
resultante de forças e a resultante de momentos de força que
atuam sobre ele são, ambas, nulas. Este módulo é dedicado
ao estudo desse tipo de equilíbrio.
Iniciaremos o módulo definindo momento de uma força
e mostrando como essa grandeza afeta a rotação dos
corpos. Depois, apresentaremos formalmente as duas
condições de equilíbrio estático para os corpos extensos.
Na sequência, definiremos o centro de gravidade de um corpo
e discutiremos a estabilidade do equilíbrio de um corpo.
Por fim, vamos explicar o funcionamento das alavancas,
citando vários exemplos de aplicações dessas.
MOMENTO DE UMA FORÇA
A figura 1 mostra um homem trocando o pneu de seu
carro. Na primeira tentativa, o homem segurou no meio
do cabo da chave de roda e aplicou uma força de 10 N
perpendicularmente ao cabo, como mostra a primeira
imagem. Com as mãos nessa posição, o homem não
conseguiu girar o parafuso. Então, o homem aplicou a mesma
força, mas segurando na extremidade do cabo da chave,
como indicado na segunda imagem. Nessa tentativa, ele
conseguiu soltar o parafuso.
d = 30 cm d = 45 cm
F = 10 NF = 10 N
Figura 1. A eficácia da chave de roda depende do ponto de
aplicação da força.
Essa experiência nos permite chegar à seguinte conclusão:
quanto mais distante do eixo de rotação aplicarmos uma
força, mais facilmente conseguiremos girar um corpo. Foi por
esse motivo que, na segunda imagem, a aplicação da força
na extremidade do cabo da chave permitiu soltar o parafuso,
ao passo que a ação da outra força, de mesma intensidade,
porém mais próxima ao eixo de rotação, não pôde fazê-lo.
O efeito de rotação que uma força produz em um corpo
pode ser quantificado por meio de uma grandeza conhecida
como momento de força ou torque. O momento de uma força
é definido pela seguinte equação:
MO = F.d
Nessa equação, F é a intensidade da força, e d
é a distância da linha de ação da força até o ponto
(eixo de rotação) em relação ao qual o momento é calculado
(o subscrito “O”, que aparece no momento, indica esse ponto).
No Sistema Internacional, a unidade de momento de força
é o newton.metro (N.m). Unidades como N.cm ou kgf.cm
também são usuais em alguns problemas.
De acordo com a equação anterior, quanto maior for a
distância d, maior será o momento para uma dada força.
Observe ainda que o momento é nulo quando d é igual a
zero. Um exemplo dessa situação ocorre quando tentamos
mover uma porta exercendo uma força sobre a quina onde
estão as dobradiças. Por maior que seja nosso esforço,
a porta não se moverá, pois, como não existe distância entre
a força e o eixo de rotação da porta, nenhum momento é
transmitido à porta.
Agora, usando a equação anterior, vamos calcular os
momentos das forças representadas na figura 1, tomando
como referência o eixo de rotação do parafuso. Para o primeiro
ponto de aplicação da força, o momento vale 300 N.cm,
que é o produto entre a força de 10 N e a distância de 30 cm.
O momento para o outro ponto de aplicação da força vale
450 N.cm, dado pelo produto entre 10 N e 45 cm.
Ainda sobre os valores calculados anteriormente,
a seguinte pergunta é importante: por que o momento
de 450 N.cm foi suficiente para soltar o parafuso, mas o
momento de 300 N.cm não foi? A explicação está na força
de atrito que o parafuso sofre da cavidade da roda onde ele
está enroscado. Essa força de atrito age tangencialmente à
periferia do parafuso, produzindo um momento resistivo que
se opõe ao momento aplicado pelo homem. Nesse problema,
o momento de 450 N.cm foi suficientemente grande para
vencer o momento resistivo, enquanto o momento de
300 N.cm não foi.
MÓDULO
17
FRENTE
A
11Bernoulli Sistema de Ensino
FÍSICA
Equilíbrio de Corpos Extensos
