Cargas Combinadas
486
Resolução: Steven Róger Duarte

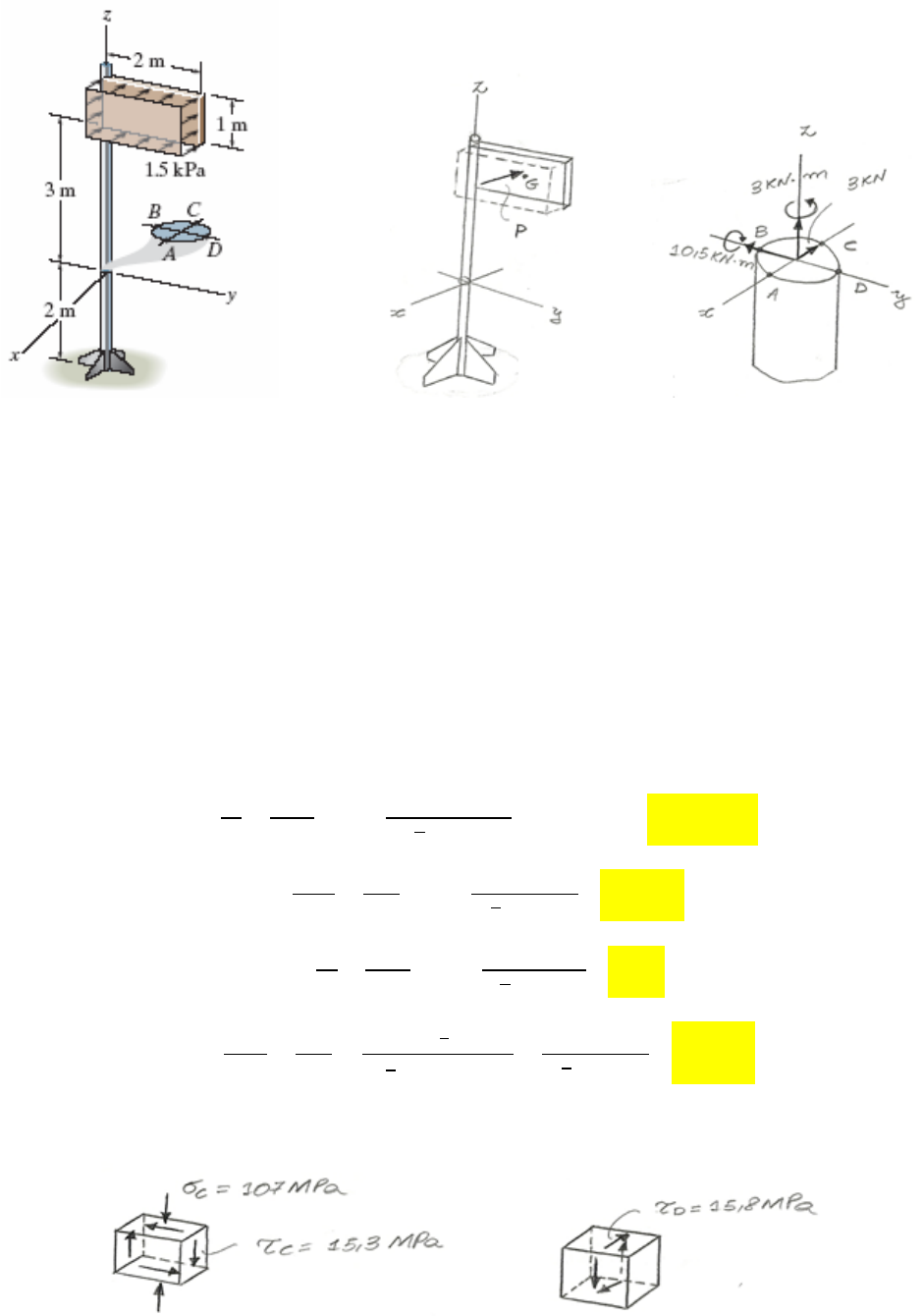

8.50. O painel de sinalização está sujeito a carga uniforme do vento. Determine as componentes da
tensão nos pontos C e D no poste de sustentação de 100 mm de diâmetro. Mostre os resultados em um
elemento de volume localizado em cada um desses pontos.

 Figura 8.50

P = 1,5 x 2 x 1 = 3 kN
 ∑ ; Vx = 3 kN
 ∑ ; Vy = 0 kN
 ∑ ; Nz = 0 kN
 ∑ ; My = 3 x 3,5 = 10,5 kN.m
 ∑ ; Tz = 3 x 1 = 3 kN.m











 = - 107 MPa = 107 MPa (C)











 = 15,3 MPa











 = 0 MPa







( ).


 /
.


 /( )





 = 15,8 MPa


Cargas Combinadas
487
Resolução: Steven Róger Duarte
8.51. O eixo de 18 mm de diâmetro é submetido à carga mostrada na figura. Determine as componentes
da tensão no ponto A. Trace um rascunho dos resultados em um elemento de volume localizado nesse
ponto. O mancal em C só pode exercer as componentes de força Cy e Cz sobre o eixo, e o mancal de
encosto em D só pode exercer as componentes de força Dx, Dy e Dz sobre o eixo.

 Figura 8.51
 ∑ ; Vz = 600 N
 ∑ ; My = 600 x 0,25 = 150 N.m








 = - 262 MPa (C) ;







 = 0 MPa

*8.52. Resolva o Problema 8.51 para as componentes da tensão no ponto B.

 Figura 8.52
 ∑ ; Vz = 600 N
 ∑ ; My = 600 x 0,25 = 150 N.m








 = 0 MPa ;










 = 3,14 MPa

Cargas Combinadas
488
Resolução: Steven Róger Duarte
8.53. A haste maciça está sujeita à carga mostrada na figura. Determine o estado de tensão desenvolvido
no material no ponto A e mostre os resultados em um elemento de volume diferencial nesse ponto.

 Figura 8.53
 ∑ ; Nx = 10 kN
 ∑ ; Tx = 200 N.m
 ∑ ; Mz = 10 x 0,03 = 0,3 kN.m = 300 N.m














 = 17,7 MPa (T) ;







 = 4,72 MPa

8.54. A haste maciça está sujeita à carga mostrada na figura. Determine o estado de tensão desenvolvido
no material no ponto B e mostre os resultados em um elemento de volume diferencial nesse ponto.

 Figura 8.54
 ∑ ; Nx = 10 kN
 ∑ ; Vy = 10 kN
 ∑ ; Tx = 10.000 x 0,03 – 200 = 100 N.m
 ∑ ; Mz = 10 x 0,03 + 10 x 0,15 = 1,8 kN.m













 = - 81,3 MPa = 81,3 MPa (C) ;







 = 2,36 MPa

Cargas Combinadas
489
Resolução: Steven Róger Duarte
8.55. A haste maciça está sujeita à carga mostrada na figura. Determine o estado de tensão desenvolvido
no material no ponto C e mostre os resultados em um elemento de volume diferencial nesse ponto.


Figura 8.55



 ∑ ; Nx = 10 kN
 ∑ ; Vy = 10 kN
 ∑ ; Vz = 15 kN
 ∑ ; Tx = 10.000 x 0,03 – 200 – 15.000 x 0,03 = - 350 N.m
 ∑ ; My = 15 x 0,15 = 2,25 kN.m
 ∑ ; Mz = 10 x 0,03 + 10 x 0,45 = 4,8 kN.m













 = - 103 MPa = 103 MPa (C)







( ).


 /
.


 /( )





 = 3,54 MPa
