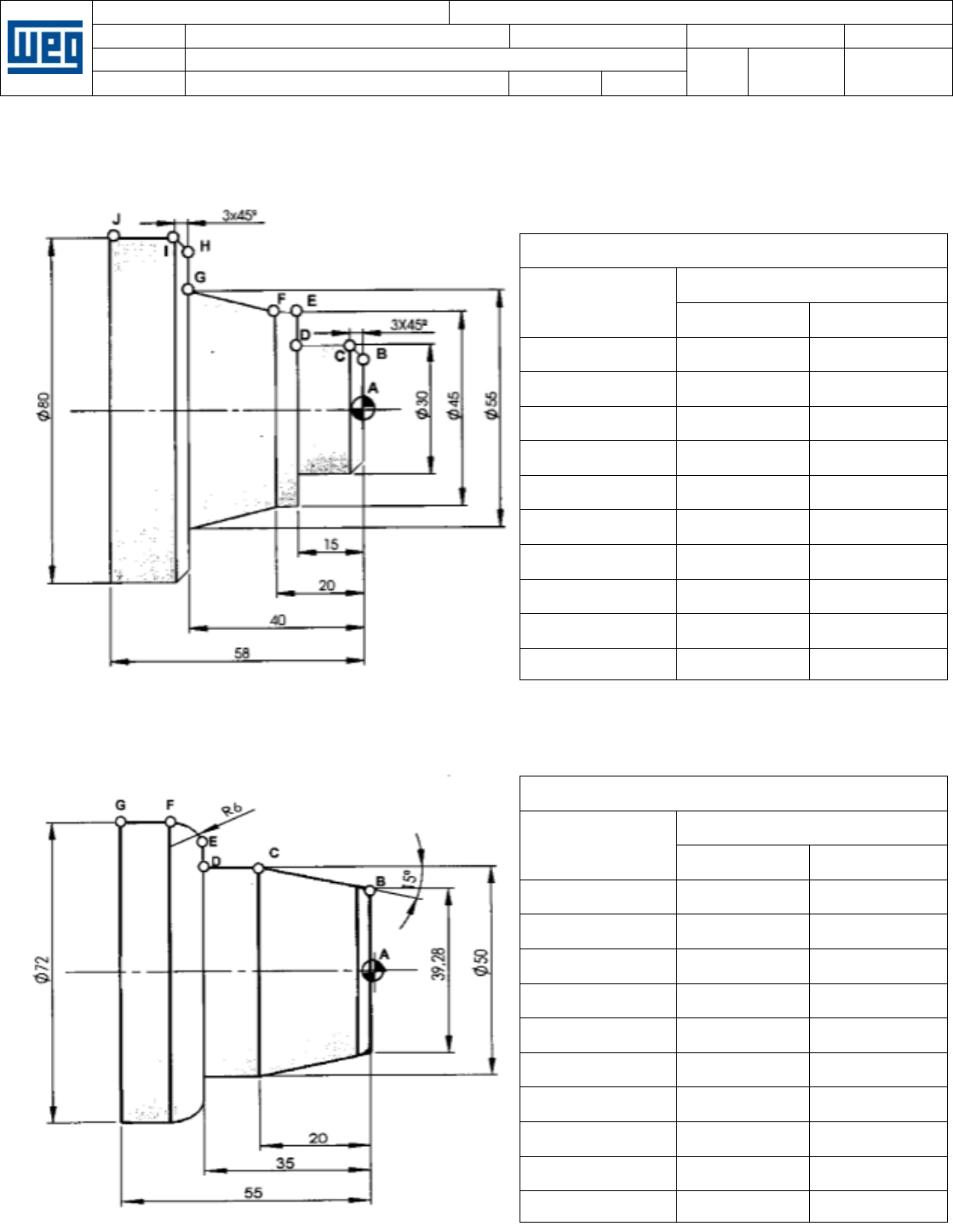

<p>A interpretação faz parte da avaliação, não serão respondidas perguntas!</p><p>CENTRO TREINAMENTO WEG VERIFICAÇÃO DO APRENDIZADO – TORNO CONVENCIONAL</p><p>Curso: Valor Data</p><p>Instrutor: Jan Keleson Remidio Martins</p><p>Nota: / /2016</p><p>Nome: Cadastro:</p><p>EXERCÍCIOS DE PROGRAMAÇÃO:</p><p>1) Preencher as coordenadas absolutas em “X” e “Z” dos pontos A, B, C, etc.... da peça.</p><p>COORDENADAS ABSOLUTAS</p><p>PONTO</p><p>EIXOS</p><p>X Z</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>F</p><p>G</p><p>H</p><p>I</p><p>J</p><p>COORDENADAS ABSOLUTAS</p><p>PONTO</p><p>EIXOS</p><p>X Z</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>F</p><p>G</p><p>H</p><p>I</p><p>J</p><p>A interpretação faz parte da avaliação, não serão respondidas perguntas!</p><p>2) Programar o perfil externo da peça utilizando os comandos de interpolação (G00, G01, G02, G03) para</p><p>posicionar nas devidas coordenadas (“X e Z”).</p><p>O0001 (EXERCICIOS DE FIXAÇÃO 03)</p><p>N10 G21 G40 G90 G95;</p><p>N20 G54 G0 X300 Z200 T00;</p><p>N30 T0202 (DESBATE EXTERNO);</p><p>N40 G96 S200;</p><p>N50 G92 S3000 M04;</p><p>N60 G00 X___ Z___; (POS: 01)</p><p>N70 G42 G___ X___ Z___ F___; (POS: 02)</p><p>N80 G___ X___ Z___; (POS: 03)</p><p>N90 G___ X___ Z___; (POS: 04)</p><p>N100 G___ X___ Z___; (POS: 05)</p><p>N110 G___ X___ Z___ R___; (POS: 06)</p><p>N120 G___ X___ Z___; (POS: 07)</p><p>N130 G40 G___ X___ Z___; (POS: 08)</p><p>N140 G54 G0 X300 Z200 T00; (POS: 09)</p><p>N150 M30.</p><p>A interpretação faz parte da avaliação, não serão respondidas perguntas!</p><p>O0001 (EXERCICIOS DE FIXAÇÃO 04)</p><p>N10 G21 G40 G90 G95;</p><p>N20 G54 G0 X300 Z200 T00;</p><p>N30 T0101 (ACABAMENTO EXTERNO);</p><p>N40 G96 S200;</p><p>N50 G92 S2000 M04;</p><p>N60 G00 X___ Z___; (POS: 01)</p><p>N70 G42 G___ X___ F___; (POS: 02)</p><p>N80 G___ X___ Z___; (POS: 03)</p><p>N90 G___ X___ Z___; (POS: 04)</p><p>N100 G___ X___ Z___; (POS: 05)</p><p>N110 G___ X___ Z___; (POS: 06)</p><p>N120 G___ X___ Z___; (POS: 07)</p><p>N130 G___ X___ Z___; (POS: 08)</p><p>N140 G___ X___ Z___; (POS: 09)</p><p>N150 G___ X___ Z___ R___; (POS: 10)</p><p>N160 G___ X___ Z___ R___; (POS: 11)</p><p>N170 G___ X___ Z___; (POS: 12)</p><p>N180 G___ X___ Z___; (POS: 13)</p><p>N190 G54 G0 X300 Z200 T00;</p><p>N200 M30.</p>
