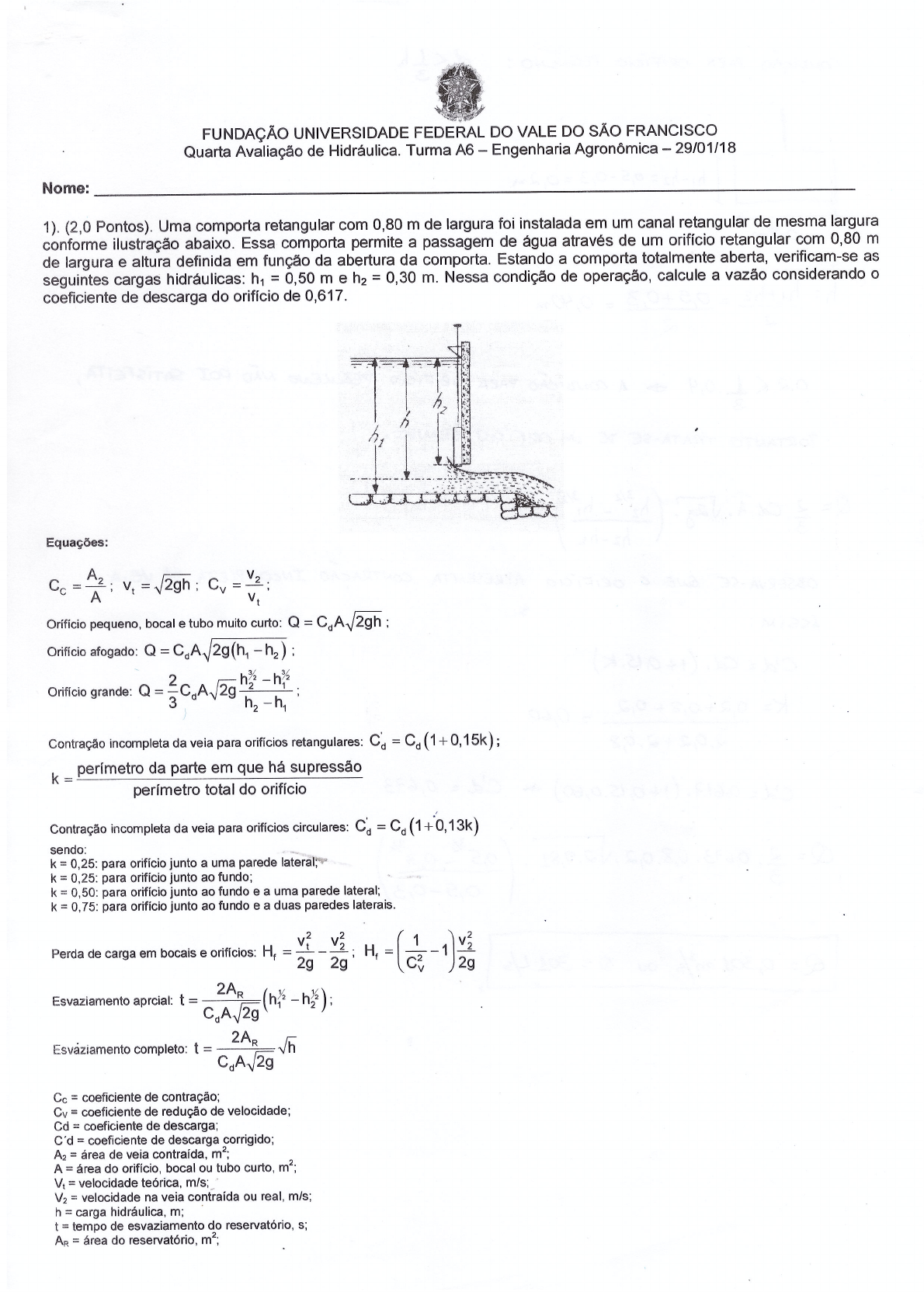

(Melo Porto, 1999). Um reservatório de barragem, com nível d´água na cota 545,00 m está em
conexão com uma câmara de subida de peixes, através de um orifício circular com diâmetro D1
= 0,50 m. Essa câmara descarrega na atmosfera, por outro orifício circular de diâmetro D2 =
0,70 m., com centro na cota 530,00 m. Após certo tempo, cria-se um regime permanente
(níveis constantes). Sabendo-se que os coeficientes de contração dos dois orifícios são iguais
a CC = 0,61 e os coeficientes de velocidade, iguais a CV = 0,98, calcular qual é a vazão de
regime e o nível d´água na câmara de subida de peixes.
R: Q = 1,80 m
3
 s
-1
; X = 533,10 m

D1
D2
545,0 m
X
530,0 m



16). (AVA_2013-2). Em uma sequência de três depósitos ligados entre si por orifícios afogados
e de paredes finas, dos quais os extremos têm níveis constantes, determine o nível de água (x)
no reservatório intermediário e a vazão através dos orifícios quando se estabelece um
escoamento em regime permanente. Admitir que os depósitos sejam de grandes dimensões e
que o coeficiente de descarga dos dois orifícios, o primeiro circular de diâmetro igual a 200 mm
e o segundo quadrado de lado igual 200 mm, seja Cd = 0,61, independente da posição em
relação ao fundo.

0 m
2 m
x = ?
3 m
Q0
,5
 m
orifício
circular
orifício
quadrado
Q

R: x = 2,38 m; Q = 66,8 l/s






18). (AVA_2014-1). Na parede vertical do reservatório A de grandes dimensões da figura existe
um orifício afogado (1) que deságua em um reservatório B. Este por sua vez possui também
um orifício (2) de parede delgada que deságua livremente na atmosfera. Supondo regime
permanente e sabendo-se que a altura h indicada na figura vale 5 m, calcular:
a). os valores de H1 e H2;
b). a vazão de escoamento.
Dados: Cv1 = Cv2 = 0,98; Cc1 = Cc2 = 0,61; A1 = 2 cm
2
; A2 = 4 cm
2

Q
(1) (2)
Q
A B
h
H
1
H
2

R: a). H1 = 4 m; H2 = 1m; b). Q = 1,06 l/s
