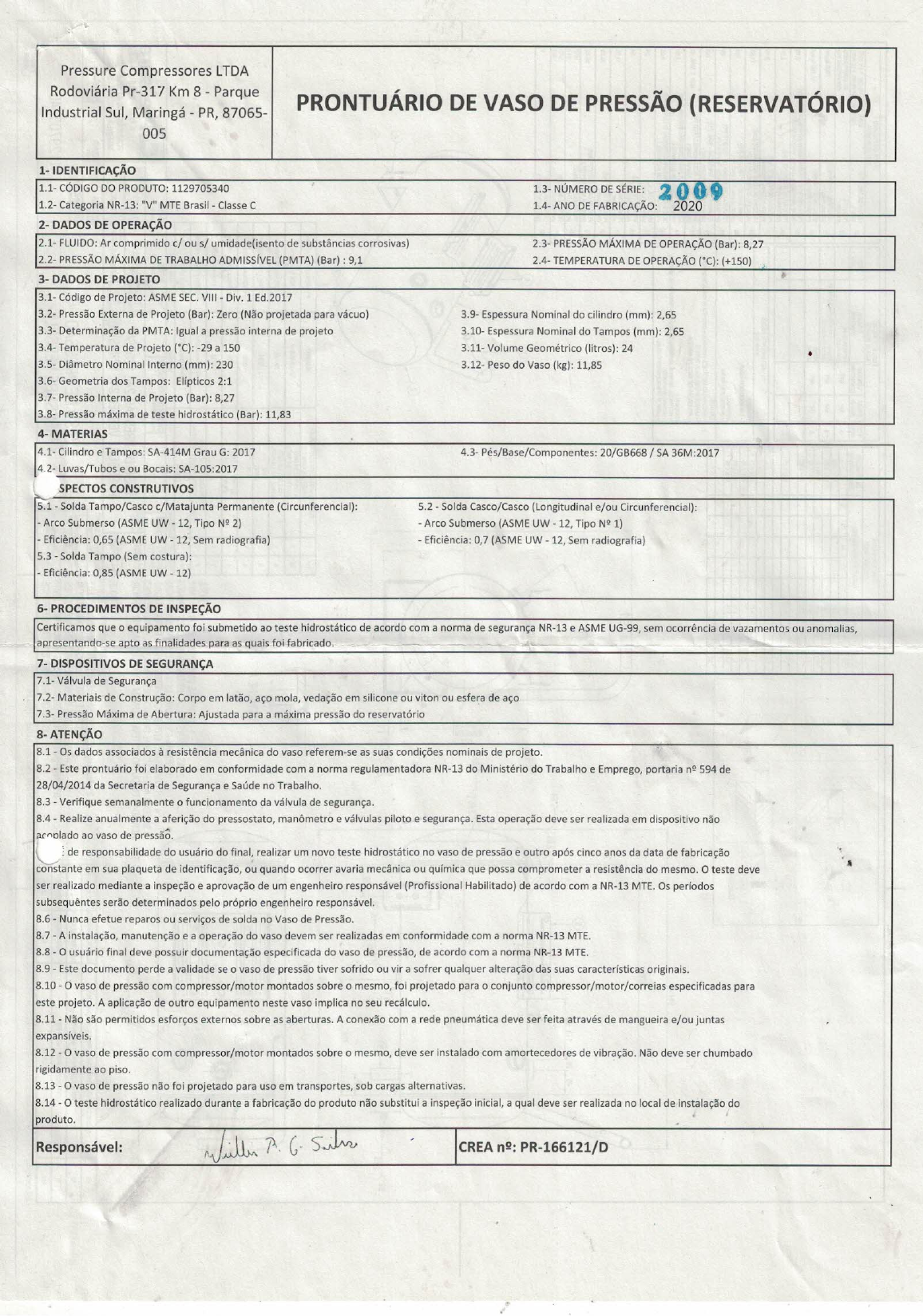

<p>Pressure Compressores LTDA Rodoviária Pr-317 Km 8 Parque Industrial Sul, Maringá PR, 87065- PRONTUÁRIO DE VASO DE PRESSÃO (RESERVATÓRIO) 005 1- IDENTIFICAÇÃO 1.1- CÓDIGO DO PRODUTO: 1129705340 1.3- NÚMERO DE SÉRIE: 2009 1.2- Categoria NR-13: "V" MTE Brasil Classe 1.4- ANO DE FABRICAÇÃO: 2020 2- DADOS DE OPERAÇÃO 2.1- FLUIDO: comprimido c/ ou s/ umidade(isento de substâncias corrosivas) 2.3- PRESSÃO MÁXIMA DE OPERAÇÃO (Bar): 8,27 2.2- PRESSÃO MÁXIMA DE TRABALHO ADMISSÍVEL (PMTA) (Bar) 9,1 2.4- TEMPERATURA DE OPERAÇÃO (+150) 3- DADOS DE PROJETO Código de Projeto: ASME SEC. VIII Div. 1 Ed.2017 3.2- Pressão Externa de Projeto (Bar): Zero (Não projetada para vácuo) 3.9- Espessura Nominal do cilindro (mm): 2,65 3.3- Determinação da PMTA: Igual a pressão interna de projeto 3.10- Espessura Nominal do Tampos (mm): 2,65 Temperatura de Projeto -29 a 150 3.11- Volume Geométrico (litros): 24 3.5- Diâmetro Nominal Interno (mm): 230 3.12- Peso do Vaso (kg): 11,85 Geometria dos Tampos: Elípticos 2:1 3.7- Pressão Interna de Projeto (Bar): 8,27 3.8- Pressão máxima de teste hidrostático (Bar): 11,83 4- MATERIAS 4.1- Cilindro e Tampos: SA-414M Grau G: 2017 4.3- Pés/Base/Componentes: 20/GB668 / SA 36M:2017 4.2- Luvas/Tubos e ou Bocais: SA-105:2017 SPECTOS CONSTRUTIVOS 5.1 Solda Tampo/Casco c/Matajunta Permanente (Circunferencial): 5.2 Solda Casco/Casco (Longitudinal e/ou Circunferencial): Arco Submerso (ASME UW 12, Tipo 2) Arco Submerso (ASME UW 12, Tipo 1) Eficiência: 0,65 (ASME UW 12, Sem radiografia) Eficiência: 0,7 (ASME UW 12, Sem radiografia) 5.3 Solda Tampo (Sem costura): Eficiência: 0,85 (ASME UW 12) 6- PROCEDIMENTOS DE INSPEÇÃO Certificamos que o equipamento foi submetido ao teste hidrostático de acordo com a norma de segurança NR-13 e ASME UG-99, sem ocorrência de vazamentos ou anomalias, apresentando-se apto as finalidades para as quais foi fabricado. 7- DISPOSITIVOS DE SEGURANÇA Válvula de Segurança Materiais de Construção: Corpo em latão, aço mola, vedação em silicone ou viton ou esfera de aço 7.3- Pressão Máxima de Abertura: Ajustada para a máxima pressão do reservatório 8- ATENÇÃO 8.1 Os dados associados à resistência mecânica do vaso referem-se as suas condições nominais de projeto. 8.2 Este prontuário foi elaborado em conformidade com a norma regulamentadora NR-13 do Ministério do Trabalho e Emprego, portaria 594 de 28/04/2014 da Secretaria de Segurança e Saúde no Trabalho. 8.3 Verifique semanalmente o funcionamento da válvula de segurança. 8.4 Realize anualmente a aferição do pressostato, manômetro e válvulas piloto e segurança. Esta operação deve ser realizada em dispositivo não acoplado ao vaso de pressão. de responsabilidade do usuário do final, realizar um novo teste hidrostático no vaso de pressão e outro após cinco anos da data de fabricação constante em sua plaqueta de identificação, ou quando ocorrer avaria mecânica ou química que possa comprometer a resistência do mesmo. o teste deve ser realizado mediante a inspeção e aprovação de um engenheiro responsável (Profissional Habilitado) de acordo com a NR-13 MTE. Os períodos subsequêntes serão determinados pelo próprio engenheiro responsável. 8.6 Nunca efetue reparos ou serviços de solda no Vaso de Pressão. 8.7 A instalação, manutenção e a operação do vaso devem ser realizadas em conformidade com a norma NR-13 MTE. 8.8 o usuário final deve possuir documentação especificada do vaso de pressão, de acordo com a norma NR-13 MTE. Este documento perde a validade se o vaso de pressão tiver sofrido ou vir a sofrer qualquer alteração das suas características originais. 8.10 o vaso de pressão com compressor/motor montados sobre o mesmo, foi projetado para o conjunto compressor/motor/correias especificadas para este projeto. A aplicação de outro equipamento neste vaso implica no seu recálculo. 8.11 Não são permitidos esforços externos sobre as aberturas. A conexão com a rede pneumática deve ser feita através de mangueira e/ou juntas 8.12 o vaso de pressão com compressor/motor montados sobre o mesmo, deve ser instalado com amortecedores de vibração. Não deve ser chumbado rigidamente ao piso. 8.13 o vaso de pressão não foi projetado para uso em transportes, sob cargas alternativas. 8.14 o teste hidrostático realizado durante a fabricação do produto não substitui a inspeção inicial, a qual deve ser realizada no local de instalação do produto. Responsável: R. CREA PR-166121/D</p><p>DADOS PROJETO (DATE ASME SEÇÃO 1-Ed 2017 TABELA BOCAIS (ASME SECTION 1-Ed 2017) NORMA PROJETO COMPRIMIDO 01 AIR) FUNÇÃO PRODUTO TABELA SOLDAS POS 0 NOM FUNCTION) 02 (PRODUCT:) CONNECTION (WELDING TABLE) OBSERVAÇÕES (POS) ENTRADA AR DENSIDADE DO PROJETO: NPT AIR INLET) 03 (DIMENSIONS) A 3/4" PARA PRESSOSTADO TOMADA PRODUTO CROQUI T5 SOLDA 3/4" NPT MANT DEVICE) 04 (SKETCH) T1 PMTA ALLOWABLE TRABALHO WORKING B (WELD) NPT (MAWP TRABALH [bar] 8.27 05 SC1 1/4" 2.65 PRESSÃO MAX 6,95 SC2 06 (WORKING 9.10 1.20 SL1 3.75 PRESSÃO (DESIGN INTERNAL PROJETO 11.83 07 A1 a 3.75 b PRESSÃO DE TESTE [bar] B1 ACABAMENTO BOCAIS (PRESSURE OF PNEUMATIC 150 08 3.75 (FINISHING) TEMPERATURA DE PROJETO 09 DESIGN PROJETO -29 C2 INTERNO: MINIMA DE MAX 6,95 1 LAVAGEM COM TEMPERATURA META TEMPERATURE 150 10 OPERAÇÃO MAX T1 3.75 MAX 6,95 INTERNAL TEMPERATURA 3.75 MAX 6,95 WHASING WITH WATER S2 MECANICA PONTOS DE 11 DE TESTE TEMPERATURA TEMPERATURE 12 PARA INTERNA [mm] 2 ESCOVAÇÃO LAVAGEM COM QUENTE SOBRE ESPESSURA APLICAÇÃO DE TINTA PO HIBRIDA 13 CORROSION PARA CORROSÃO EXTERNA (mm) (EXTERNAL) MECHANICAL BRUSHING ALL OXIDATION POINTS OF THE SURFACE) SOBRE SPESSURA CORROSION 24 Backing 14 (EXTERNAL VOLUME WATER 24 WASHING LAYER OF WITH HYBRID POWDER COATING 15 VOLUME VOLUME TOTAL (ACTUAL 16 PESO VAZIO 35.85 17 (NET WEIGHT:) PESO TESTE 35.85 18 (TEST CADA SUPORTE 594 19 TRATAMENTO 20 (NO) 428 TESTE 21 13 37 22 6 5 6 S3 2.65 1 S1 2,65 4 2 SL1 3 1.20 9 # 00mm 140mm 50mm 59 3 C ALUMINIO PLAQUETA VASO DE S2 2.65 1 (NAMEPLATE FAMILY 3/4 (NPT) NPS 214 (NOZZLE NPS SA-105 10 2 LUVA NPS 1/4 20mm 160mm 255mm 568 1 (NIPPLE NPS 1/4 0235 9 BASE 492mm 0235 6 1 2.65 ALCA #2.20mm 396mm 50mm 0235 5 1 DETALHE A SUPORTE TRASEIRO 020mm (READ SUPPORT) 1:1 1 PE 314mm (FOOT) 3 1 SA-414M G:2017 ASME 2:1 #2.65mm 410mm 749mm NOTA: 2 TAMPO HEAD SA-414M Grat 2 DIMENSOES CASCO DATA B MATERIAL NOME TODAS AS DIMENSÕES MÍNIMOS EM MM (SHELL) DATE) Pressure 1 1 DIMENSÕES DE SOLDA SÃO VAL ORES ITEM QTD DENOMINAÇÃO ORDEM DE COMPRESSORES 04/05/2018 NÚMERO DE WEILLER SILVA AS AS PERNAS DOS FILETES SÃO EM NUMBER) VASO DE PRESSÃO 24L 120PSI DRAFTSMAN 3 TODAS ENTRE COLCHETES UNIDADES 04/05/2018 MAQUINA VER. REVISÃO 03 0 SISTEMA AS EM INTERNACIONAL DIMENSÕES OUTRO SISTEMA DE UNIDADES SERVEM APENAS É COMO REFERÊNCIA NOTE: DIEDRO (PRESSURE VESSEL 24L 120PSI) VERIFICATION FOLHA 1/1 ESCALA 1:7 (SHEET) SCALE) DESENHO INDICADAS ALL DIMENSIONS ARE IN mm GERAIS TOLERANCES VASO DE PRESSÃO 1129705340 2.65 ALL THE WELDING FILLET WELD LEGS ARE INCHES DIMENSIONS 1 ARE MINIMUM SYMMETRICAL VALUES PARA GERIAS B1 2.65 PROCEDIMENTO GUILHERME JOHANSEN 3 ALL BETWEEN BRACKETS ARE UNITS (PRESSURE VESSEL) ISHAPE A3) 2 30/04/2019 FOR GENERAL USE REVISADO TEMPERATUR MINIMA DE PROJETO DE 4 DIMENSIONS SYSTEM UNITS IS MANDATORY PROCEDURE) GUILHERME JOHANSEN 19/11/2018 THE INTERNATIONAL LISTED ON ANOTHER SYSTEM 03 ADEQUAÇÕES PARA FABRICANTE 03/10/2018 WEILLER SILVA PARA Horizontal 02 REV 01 ADEQUAÇÕES DESCRIÇÃO FABRICANTE COMPRESSOR\024L RESP Hd DATA rizontal 2D\024L</p>
