Lista de Exercício

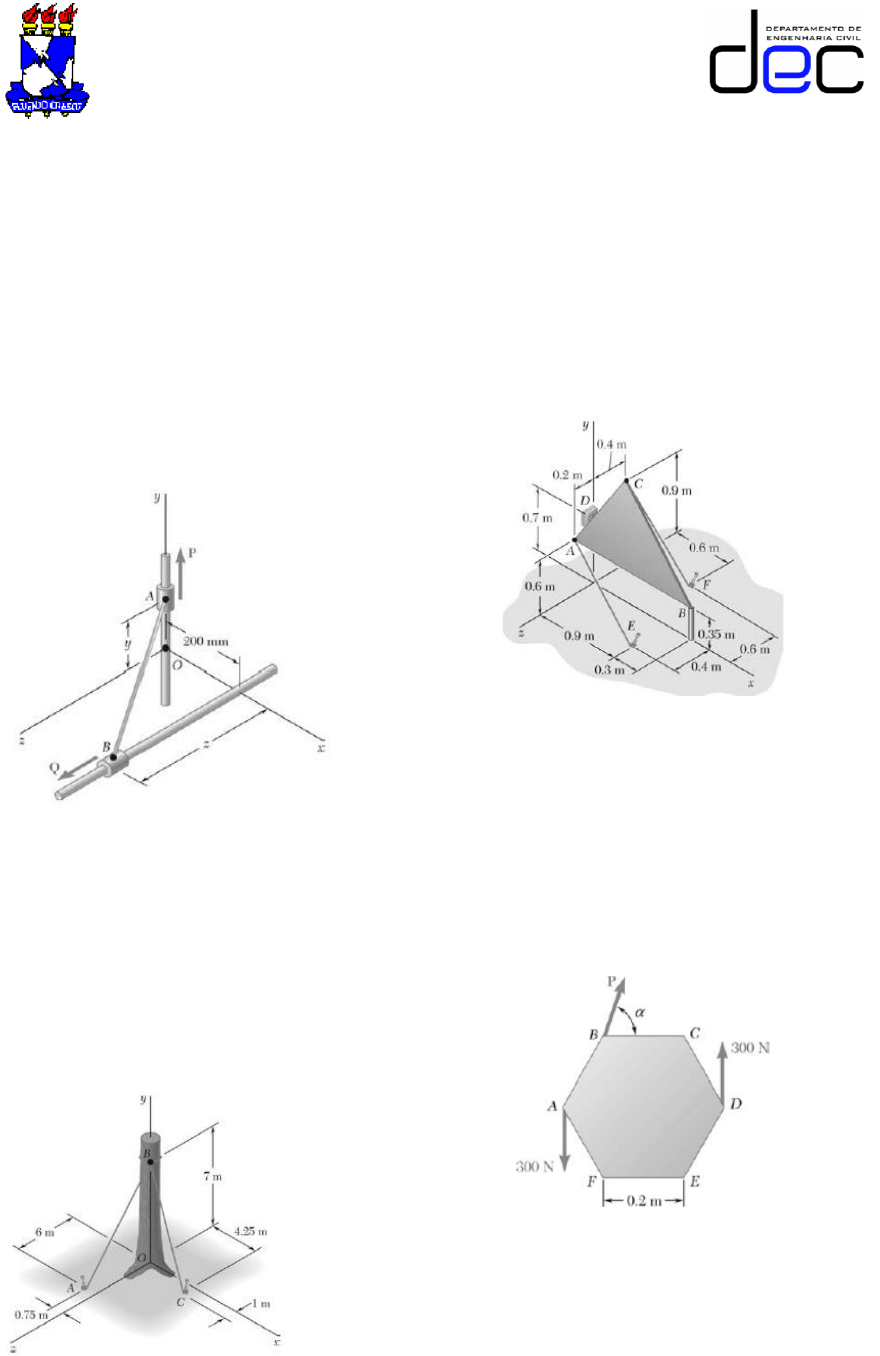

1) Os cursores A e B são conectados
por um fio de comprimento de
525mm e podem deslizar
livremente, sem atrito, sobre as
hastes. Se a força P=(341N)j é
aplicada ao colar A, determine (a) a
força no fio quando y=155mm, (b) a
intensidade da fora Q requerida
para manter o equilíbrio do
sistema.

2) Antes que o tronco de uma grande
árvore venha a cair, são amarrados
cabos AB e BC, como mostra a
figura. Sabendo que as forças de
tração nos cabos AB e BC são de
555N e 660N, respectivamente,
determine o momento em relação a
O da força resultante exercida
sobre a árvore pelos cabos em B.



3) A placa triangular ABC é sustentada
por juntas rotuladas em B e D e
mantida na posição mostrada pelos
cabos AE e CF. Se a força exercida
pelo cabo AE em A é de 55N,
determine o momento dessa força
em relação à linha que une os
pontos D e B.


4) Uma placa hexagonal sofre a ação
da força P e do binário mostrado na
figura. Determine a intensidade e a
direção da menor força P para a
qual o sistema pode ser substituído
por uma força única em E.


5) Uma viga suporta três cargas com
intensidades indicada na figura e
uma quarta carga cuja intensidade
é função da posição. Se b=1,5m e as
UNIVERSIDADE FEDERAL DE SERGIPE
BRASIL

cargas forem representadas por
uma única força equivalente,
determine (a) o valor de a tal que a
distância do apoio A até a linha de
ação da força equivalente seja
máxima, (b) a intensidade da força
equivalente e seu ponto de
aplicação na viga.


6) Desprezando o atrito, determine a
tração no cabo ABD e a reação em C
quando 060  .

7) Para o conjunto de forças atuantes
no ponto material mostrado abaixo,
determine a intensidade da força F3
de forma que a resultante das
forças atuantes neste ponto seja a
mínima possível. Considere
F1=20kN e F2=12kN

8) Três forças paralelas dos parafusos
atuam sobre a chapa circular. Se a
força em A possui intensidade de
FA=1200N, determine as
intensidades de FB e FC de modo que
a força resultante FR do sistema
tenha uma linha de ação que
coincida com o eixo y.

9) Determine as componentes de
reação atuando nos mancais
radiais lisos A, B e C.

10) Uma barra curva está submetida a
uma força F de 2936N. Determine
o momento desta força em torno
do eixo BC.
1ft = 0,30m

11) Para virar a estrutura, um momento
de binário é aplicado conforme
ilustra a figura abaixo. Se a
componente desse momento de
binário ao longo do eixo x é Mx = (-
20i)Nm, determine a intensidade F
das forças do binário. As forças são
aplicadas perpendicularmente à
estrutura.


12) Determine a distância d entre A e B
tal que o momento de binário
resultante tenha uma intensidade
de Mr=20N.m

13) Duas bolas idênticas, cada pesando
P (N), são apoiadas por um plano
inclinado e uma parede vertical
como mostra a figura abaixo.
Assumindo superfícies suaves,
determine as reações nos pontos de
apoio A, B e C

14) A haste rígida e os braços cruzados
são mostrados na figura abaixo.
Determine as tensões TAE e TGF
nos dois cabos de suporte
resultantes da tensão P N no cabo
CD. Suponha a ausência de
quaisquer momentos resistentes na
base do pólo em O sobre os eixos x
e y, mas não sobre o eixo z

15) Determinar as reações da estrutura
abaixo. Adotar P=100kN.

16) A placa tem peso W com centro de
gravidade em G. Determine a
distância d ao longo da linha GH
onde a força vertical P=0,75W fará
com que a tensão no fio CD seja
zero.
