Fenômenos de Transporte I - Lista de Exercícios P2
Conservação de Massa (Equação da Continuidade)

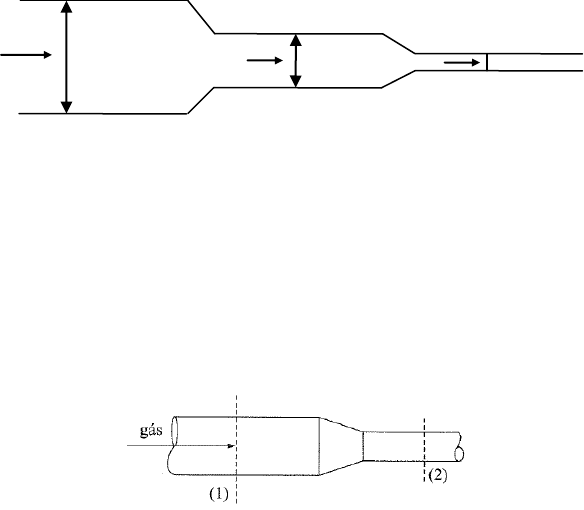

1) Água ( 10³ kg/m³ )  escoa por um tubo de seção circular com duas reduções de área de
seção. O fluido tem velocidade no ponto (1) igual a 1v 0,5 m/s  . Os diâmetros do tubo em cada
ponto são: 1D 1 m  , 2D 0,7 m  e 3D 0,3 m  . Calcule:
a) A vazão volumétrica, mássica e de peso pelo tubo. (g 9,8 m/s²  )
b) As velocidades nos pontos 2 e 3.


Resp.: Q 0,393 m³/s  , MQ 392,7 kg/s  , Q 3848,5 N/s G  , 2v 1,02 m/s , 3v 5,56 m/s

2) Um gás escoa em regime permanente no trecho de tubulação da figura. Na seção (1), tem-se
1 20 cm²A  , 1 4 kg/m³  e 1v 30 m/s . Na seção (2), 2 10 cm²A  e 2 12 kg/m³  . Qual é a
velocidade na seção (2) ? Dica: Como as densidades são diferentes, as vazões mássicas são iguais e não as
volumétricas. (pág. 75, Mecânica dos Fluidos – Franco Brunetti 2ª edição revisada)



Resp.: 2v 20 m/s

3) Um gás (γ 5 N/m³ ) escoa em regime permanente com uma vazão de 5 kg/s pela seção A de
um conduto retangular de seção constante de 0,5 m por 1 m. Em uma seção B, o peso específico
do gás é 10 N/m³. Qual será a velocidade média do escoamento nas seções A e B? (g = 10 m/s²)

Resp.: Av 20 m/s , Bv 10 m/s .

4) Uma torneira enche de água um tanque, cuja capacidade é 6.000 L, em 1 h e 40 min.
Determine a vazão em volume, em massa e em peso em unidade do SI se
2H O 1.000 kg/m³  e
10 m/s²g  .

1D
2D
3D
1v
2v 3v

Resp.: 1 L/sQ  , 1 kg/sMQ  e 10 N/sGQ  .

5) Os reservatórios da figura são cúbicos. São cheios pelos tubos, respectivamente, em 100 s e
500 s. Determinar a velocidade da água na seção (A), sabendo que o diâmetro do nessa seção é 1
m. (Exercício 3.9, pág. 80, Mecânica dos Fluidos – Franco Brunetti 2ª Edição Revisada)

Resp.: Av 4,14 m/s

6) O tanque cilíndrico mostrado na figura abaixo é alimentado pelas seções (1) e (2) com as
vazões indicadas na figura. Determine a velocidade média na seção de descarga do tanque,
sabendo que o nível da água no tanque permanece constante ao longo do tempo. (Exercício 5.10,
pág. 246, Mecânica dos Fluidos – Munson, 4ª edição)



Resp.: 3v 0,7 m/s

Conservação de Energia (Bernoulli)

1) Água ( 10³ kg/m³ )  escoa por um tubo de seção circular com duas reduções de área de
seção. O fluido tem velocidade no ponto (1) igual a 1v 0,5 m/s  e pressão relativa
5
1P 1,5 10 Pa   . Os diâmetros do tubo em cada ponto são: 1D 1 m  , 2D 0,7 m  e 3D 0,3 m  .
Calcule as pressões nos pontos 2 e 3.


Resp.: 5
2P 1,55 10 Pa  , 5
3P 1,47 10 Pa 

2) Água escoa em regime permanente no Venturi da figura. No trecho considerado, supõem-se
perdas por atrito desprezíveis e as propriedades uniformes nas seções. A área (1) é 20 cm²,
enquanto a da garganta (2) é 10 cm². Um manômetro cujo fluido manométrico é mercúrio (
Hg 136.000γ N/m³ ) é ligado entre as seções (1) e (2) e indica o desnível mostrado na figura.
Pede-se a vazão da água que escoa pelo Venturi. (
2H O 10.000γ N/m³ ) (pág. 89, Mecânica dos
Fluidos – Franco Brunetti 2ª edição revisada)

Resp.: Q 5,8 L/s

3) Água escoa num conduto com uma contração na seção como mostrada na figura abaixo. Em
cada sistema, há um piezômetro e um tudo de pitot para medir a pressão em cada seção.
Determine a vazão em volume na contração em função de D para os três sistemas sabendo que a
diferença de alturas no manômetro é constante e igual a 0,2 m. (Exercício 3.31, pág. 133,
Mecânica dos Fluidos – Munson, 4ª edição)

1D
2D
3D
1v
2v
3v
0,6 m
0,7 m


Resp.: a) 2Q 1,56D . b) Não existe (provar que Q é irracional, e que necessariamente a altura da
coluna no pitot deve ser maior que no piezômetro neste caso). c) Q = 0,0156 m³/s para qualquer
D.

4) A figura abaixo mostra o escoamento de água numa redução com vazão Q. A pressão estática
em (1) e em (2) são medidas com um manômetro em U invertido que utiliza óleo, densidade
relativa igual à SG, como fluido manométrico. Nestas condições, determine a leitura no
manômetro (h). (Exercício 3.58, pág. 137, Mecânica dos Fluidos – Munson, 4ª edição)


Resp.:   
2 4
2 1
2
2
14
2 1
D DQ
g SGD
h 
    

5) Um método para se produzir vácuo numa câmara é descarregar água por um tubo
convergente-divergente, como é mostrado na figura. Qual deve ser a vazão em massa de água
pelo convergente-divergente, para produzir uma depressão de 22 cm de mercúrio na câmara da
figura? Dados: desprezar as perdas de carga;
2
4 3
H N m10O  ; 2 m s10g  ; 1 72 mmD  ;
2 mm36D  . ( 5760 mmHg 1,01 10 Pa )
(Exercício 4.9, pág. 109, Mecânica dos Fluidos – Franco Brunetti 2ª edição revisada)

Resp.: MQ kg/s8,14

6) Determinar a velocidade do jato de líquido no orifício do tanque de grande dimensões da
figura abaixo. Considerar fluido ideal (incompressível e invíscido).
(Exercício 4.1, pág. 107, Mecânica dos Fluidos – Franco Brunetti 2ª edição revisada)

Resp.: 2v gh

7) Água escoa sob a comporta deslizante mostrada na figura abaixo. Estime o valor da vazão em
volume de água na comporta por unidade de comprimento de canal. Assuma que 2 0,61z a ,
onde 0,61 é o fator de compressão do fluido após a saída pela comporta. Repare que a altura do
fluido após a comporta não tem a mesma altura da comporta. (Exemplo 3.12, pág. 118, Mecânica
dos Fluidos – Munson, 4ª edição)



Resp.: 4,61 m³/sQ 

8) Água escoa sobre um vertedouro triangular como o mostrado na figura abaixo. Se a vazão em
volume é Q0 quando H = H0, estime qual é a vazão quando a profundidade aumenta para H =
3H0. (Exemplo 3.13, pág. 120, Mecânica dos Fluidos – Munson, 4ª edição)


Resp.: 0/ 15,6Q Q 

9) Água escoa em regime permanente nos tanques mostrados na figura abaixo abaixo. Determine
a profundidade da água no tanque A (hA). Dica: Faça Bernoulli entre o topo do tanque B e o tubo
de saída em B para calcular a vazão Q. (Exercício 3.58, pág. 137, Mecânica dos Fluidos –
Munson, 4ª edição)

Resp.: hA = 15,4 m (Q = 0,0123 m³/s)


10) A figura abaixo mostra o esquema de um sifão que opera com água. Se a perda por atrito
entre os pontos A e B do escoamento é 0,3v², onde v é a velocidade do escoamento na
mangueira, determine a vazão na mangueira que transporte água. Dica: Equacione Bernoulli para
os pontos A e B. (Exercício 5.93, pág. 258, Mecânica dos Fluidos – Munson, 4ª edição)

Resp.: 12 L/sQ 

Conservação de Energia para Regime Permanente

1) Na instalação da figura, verificar se a máquina é uma bomba ou uma turbina e determinar sua
potência, sabendo que seu rendimento é 75%. Sabe-se que a pressão indicada por uma
manômetro instalado na seção (2) é 0,16 MPa, a vazão é 10 L/s, a área da seção dos tubos é 10
cm² e a perda de carga entre as seções (1) e (4) é 2m. Não é dado o sentido do escoamento. (pág.
96, Mecânica dos Fluidos – Franco Brunetti 2ª edição revisada)


Resp.: 3,47 kWBN 

2) No sistema da figura, os reservatórios são de grandes dimensões. O reservatório X alimenta o
sistema com 20 L/s e o reservatório Y é alimentado pelo sistema com 7,5 L/s. A potência da
bomba é 2 kW e o seu rendimento, 80%. Todas as tubulações têm 62 mm de diâmetro e as
perdas de carga são: 0,1 1,2 1,32 m; 1 m; 4 mp p pH H H   . O fluido é água ( 410 N/m³  ). Pede-se:
a) A potência dissipada na instalação;
b) A cota da seção (3) em relação ao centro da bomba.
(pág. 101, Mecânica dos Fluidos – Franco Brunetti 2ª edição revisada)



Resp.: a) Np = 0,825 kW b) h = 14,9 m

3) Sabendo que a potência da bomba é 3kW, seu rendimento 75% e que o escoamento é de (1)
para (2), determinar:
a) a vazão;
b) a carga manométrica da bomba (Hb);
c) a pressão do gás.
Dados: 1,2 5,6 3,4 4,51,5 m; 0,7 m; H 0 m;p p p pH H H   
4
5 43 100 cm²; 10 N/m³A A   
(Exercício 4.13, pág. 111, Mecânica dos Fluidos – Franco Brunetti 2ª edição revisada)


Resp.: a) Q = 0,0464 m³/s b) Hb =4,8 m c) Pgás = 49 kPa

4) Na instalação da figura, a carga total na seção (2) é 12 m. Nessa seção, existe um piezômetro
que indica 5m. Dados:
2
4 5
H O Hg 1 210 N/m³; 1,36 10 N/m³; h = 1 m; D 6 cm; D 5 cm; 0,8B       
Determinar:
a) a vazão;
b) a pressão em (1);
c) a perda de carga ao longo de toda a tubulação;
d) a potência que o fluido recebe da bomba.
(Exercício 4.14, pág. 111, Mecânica dos Fluidos – Franco Brunetti 2ª edição revisada)


Resp.: a) Q = 19,6 L/s b) P1 = -76 kPa c) Hp = 21,2 m d) N = 3 kW

5) A vazão de óleo inclinado mostrado abaixo é 0,142 m³/s. Sabendo que a densidade relativa do
óleo é igual a 0,88 e que o manômetro de mercúrio indica uma diferença entre as alturas das
superfícies livres do mercúrio igual a 914 mm, determine a potência que a bomba transfere ao
óleo. Admita que as perdas de carga são desprezíveis.
(Exercício 5.122, pág. 262, Mecânica dos Fluidos – Munson, 4ª edição)

Resp.: N = 20,17 kW
