Cálculo do NPSH em Bomba Hidráulica

Prévia do material em texto

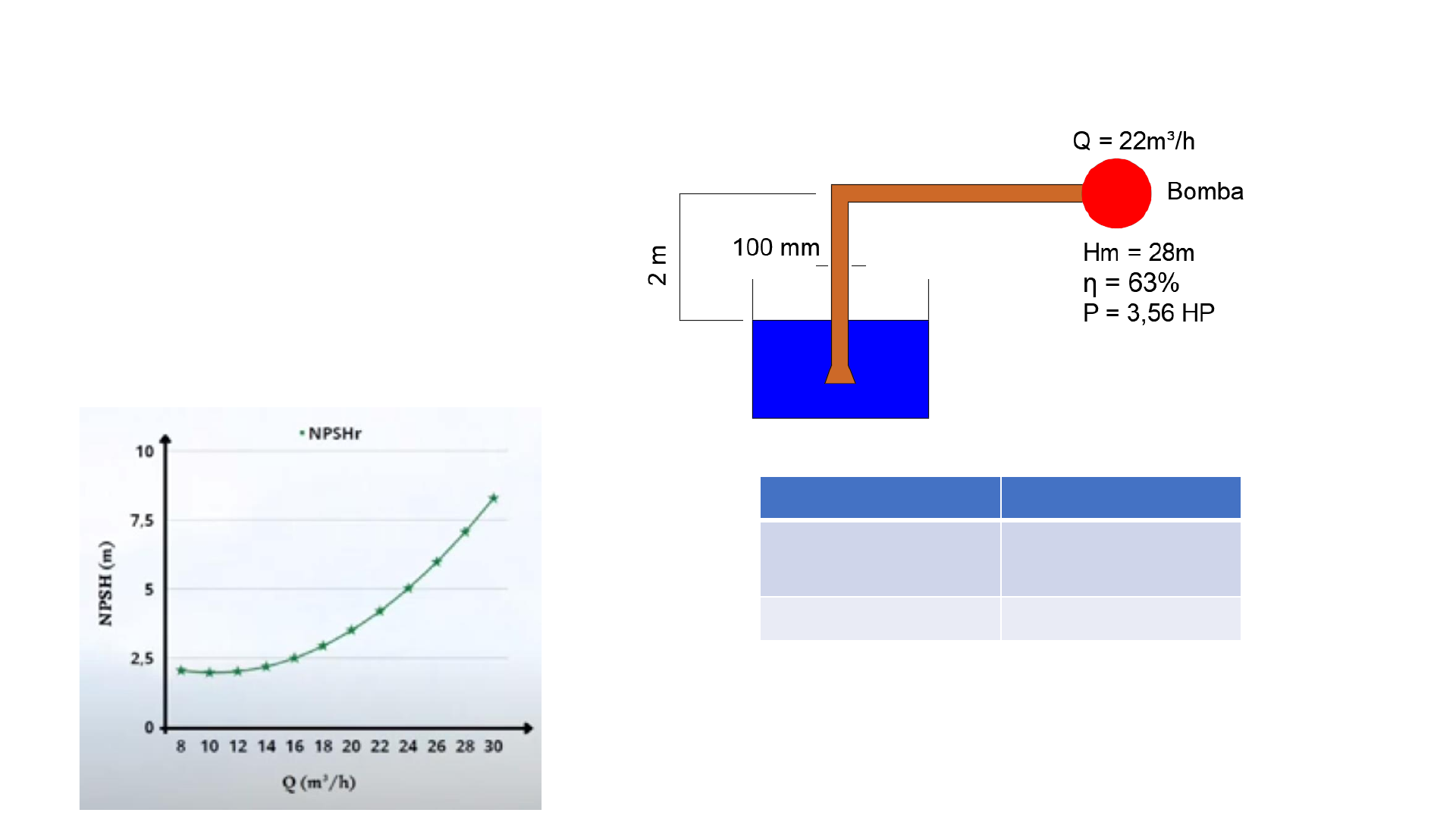

Exemplo de cálculo do NPSH: para um sistema elevatório a nível do mar, com temperatura média
de 25°C, foi selecionada uma bomba hidráulica, contendo as seguintes características no ponto de
funcionamento
Q = 22 m³/h;
Hm = 28 m;
Rendimento = 63%;
Potência = 3,56 Hp
Folga entre NPSHD e NPSHR= 0,50 m
L sucção = 5 m
D = 100 mm
ε = 0,025 mm ; f = 0,0201
Acessório Leq (m)
Válvula de retenção
pé com crivo
28,6
Joelho 90° 4,3
T = 25°C
Exemplo de cálculo do NPSH : para um sistema elevatório a nível do mar, com temperatura média
de 25°C, foi selecionada uma bomba hidráulica, contendo as seguintes características no ponto de
funcionamento
Q = 22 m³/h;
Hm = 28 m;
Rendimento = 63%;
Potência = 3,56 Hp
Folga entre NPSHD e NPSHR= 0,50 m
L sucção = 5 m
D = 100 mm
ε = 0,025 mm ; f = 0,0201
Acessório Leq (m)
Válvula de retenção
pé com crivo
28,6
Joelho 90° 4,3
𝑃𝑎
𝛾
= 13,6 ∗
760 − 0,081 ∗ ℎ
1000
1) Cálculo da pressão atmosférica
𝑃𝑎
𝛾
= 13,6 ∗
760 − 0,081 ∗ 0
1000
= 𝟏𝟎, 𝟑𝟒 𝒎𝒄𝒂
T = 25°C
2) Pressão de vapor da água a 25°C
𝑃𝑣,25°𝐶
𝛾
= 𝟎, 𝟑𝟐𝒎𝒄𝒂 (tabelado)
Exemplo de cálculo do NPSH : para um sistema elevatório a nível do mar, com temperatura média
de 25°C, foi selecionada uma bomba hidráulica, contendo as seguintes características no ponto de
funcionamento
Q = 22 m³/h;
Hm = 28 m;
Rendimento = 63%;
Potência = 3,56 Hp
Folga entre NPSHD e NPSHR= 0,50 m
L sucção = 5 m
D = 100 mm
ε = 0,025 mm ; f = 0,0201
Acessório Leq (m)
Válvula de retenção
pé com crivo
28,6
Joelho 90° 4,3
𝐿𝑣 = 𝐿𝑟𝑒𝑎𝑙 + ෍𝐿𝑒𝑞 = 5 𝑚 + [ 1 ∗ 28 + 1 ∗ 4,3 ] = 𝟑𝟕, 𝟗 𝒎
3) Comprimento virtual
T = 25°C
4) Perda de Carga na Sucção
∆𝐻𝑠=
8 ∗ 𝑓 ∗ 𝑄²
𝜋2 ∗ 𝐷5 ∗ 𝑔
𝐿𝑣 =
8 ∗ 0,021 ∗ (6,11 ∗ 10−3)2
𝜋² ∗ 0,15∗ 9,81
∗ 37,9
∆𝐻𝑠= 0,235 m
Exemplo de cálculo do NPSH : para um sistema elevatório a nível do mar, com temperatura média
de 25°C, foi selecionada uma bomba hidráulica, contendo as seguintes características no ponto de
funcionamento
Q = 22 m³/h;
Hm = 28 m;
Rendimento = 63%;
Potência = 3,56 Hp
Folga entre NPSHD e NPSHR= 0,50 m
L sucção = 5 m
D = 100 mm
ε = 0,025 mm ; f = 0,0201
Acessório Leq (m)
Válvula de retenção
pé com crivo
28,6
Joelho 90° 4,3
𝑁𝑃𝑆𝐻𝑑 =
𝑃𝑎 − 𝑃𝑣,25°𝐶
𝛾
− 𝑍 − ∆𝐻𝑠
𝑁𝑃𝑆𝐻𝑑 = 10,34 − 0,32 − 2 − 0,235 = 7,785 m
5) NPSH disponível
T = 25°C
Exemplo de cálculo do NPSH : para um sistema elevatório a nível do mar, com temperatura média
de 25°C, foi selecionada uma bomba hidráulica, contendo as seguintes características no ponto de
funcionamento
6) NPSH requerido
𝑁𝑃𝑆𝐻𝑅 = 4,25 m
Exemplo de cálculo do NPSH : para um sistema elevatório a nível do mar, com temperatura média
de 25°C, foi selecionada uma bomba hidráulica, contendo as seguintes características no ponto de
funcionamento
6) NPSH requerido
𝑁𝑃𝑆𝐻𝐷 = 𝟕,785 m
𝑁𝑃𝑆𝐻𝑅 = 4,25 m
𝑁𝑃𝑆𝐻𝑑 > 𝑁𝑃𝑆𝐻𝑅 → A princípio,
não há problemas quanto à cavitação.
7) Avaliação
𝑁𝑃𝑆𝐻𝑅 ≅ 4,25 m
Exemplo de cálculo do NPSH : para um sistema elevatório a nível do mar, com temperatura média
de 25°C, foi selecionada uma bomba hidráulica, contendo as seguintes características no ponto de
funcionamento
6) NPSH requerido
7) Avaliação
𝑁𝑃𝑆𝐻𝑅 = 4,25 m
𝑁𝑃𝑆𝐻𝐷 − 𝑁𝑃𝑆𝐻𝑅 = 𝟑,535 m > 0,50m
(OK!)
5) Verificação da folga
𝑁𝑃𝑆𝐻𝐷 = 𝟕,785 m
𝑁𝑃𝑆𝐻𝑅 = 4,25 m
𝑁𝑃𝑆𝐻𝑑 > 𝑁𝑃𝑆𝐻𝑅 → A princípio,
não há problemas quanto à cavitação.
