Painel Meus cursos CURSOS FUNEC Graduação - EAD Aluno EAD JUNÇÕES DE TURMA
Máquinas Elétricas AVALIAÇÕES PROVA
Iniciado em Sunday, 23 Jun 2024, 13:05
Estado Finalizada
Concluída em Monday, 24 Jun 2024, 15:12
Tempo
empregado
1 dia 2 horas
Avaliar 48,00 de um máximo de 60,00(80%)
Questão 1
Completo
Atingiu 3,00 de 3,00

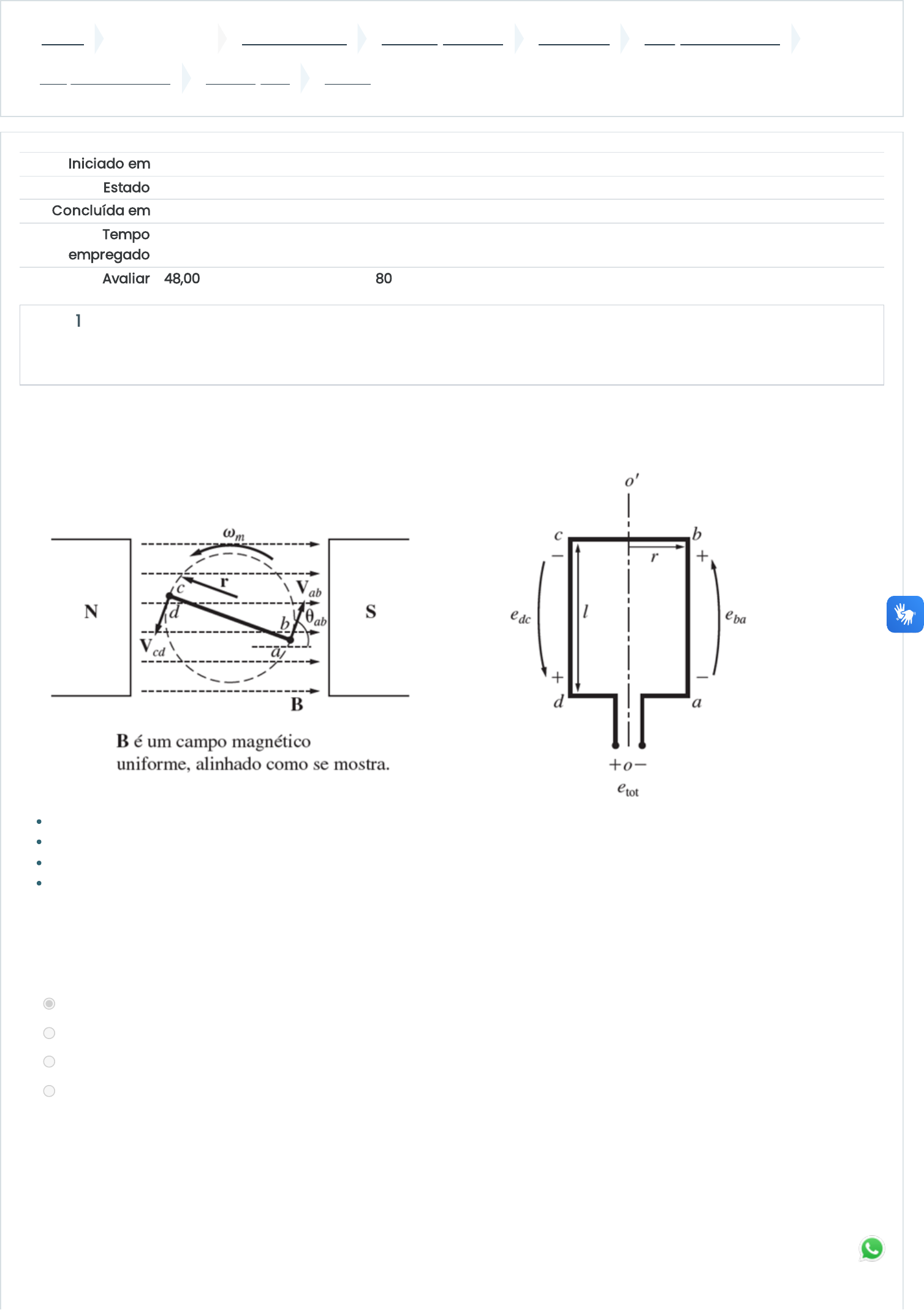

A bobina de espira simples que está girando no campo magnético uniforme mostrado na figura a seguir, possui as
seguintes características:
B = 1,5 T para a direita
l = 0,5 m
r = 0,4 m
ω = 377 rad/s
Suponha que um resistor de 4 Ω seja ligado como carga nos terminais da bobina. Marque a opção que representa a
potência elétrica média gerada pela espira.
Escolha uma opção:
a. P = 6395,8 W
b. P  = 4522,5 W
c. P  = 2555,3 W
d. P  = 12791,6 W
m
méd.
méd.
méd.
méd.
https://ava.funec.br/my/
https://ava.funec.br/course/index.php?categoryid=10
https://ava.funec.br/course/index.php?categoryid=17
https://ava.funec.br/course/index.php?categoryid=19
https://ava.funec.br/course/index.php?categoryid=77
https://ava.funec.br/course/view.php?id=1994
https://ava.funec.br/course/view.php?id=1994#section-5
https://ava.funec.br/mod/quiz/view.php?id=23250
Questão 2
Completo
Atingiu 0,00 de 3,00
Questão 3
Completo
Atingiu 3,00 de 3,00
Questão 4
Completo
Atingiu 0,00 de 3,00
Um motor CC em derivação de 180V possui resistência de armadura de 0,2 Ω, uma queda de tensão nas escovas de 2
V, uma corrente nominal de armadura de 50 A e sua velocidade a plena carga é de 2100 rpm. A velocidade desse
motor, em rpm, para uma carga de 30 A é igual a:
Escolha uma opção:
a. 1900 rpm
b. 2150 rpm
c. 2350 rpm
d. 2200 rpm
Marque a opção que NÃO representa uma das técnicas de partida utilizada em motores de indução monofásicos:
Escolha uma opção:
a. Enrolamentos de fase dividida.
b. Capacitor em paralelo com a chave centrífuga.
c. Capacitor em série com enrolamento auxiliar.
d. Polos sombreados de estator.
Um motor de indução de 220 V, 5 HP, 60 Hz, quatro polos e ligado em Y, conforme a figura a seguir, tem as seguintes
impedâncias em ohms por fase, referidas ao circuito do estator:
R = 0,350 Ω;    R = 0,410 Ω
X = 1,765 Ω;    X = 2,486 Ω;    X = 42,12 Ω
Marque a opção que representa, respectivamente, o conjugado máximo e o conjugado de partida do motor:
Escolha uma opção:
a. Τ  = 65,7 N.m;    Τ  = 14,6 N.m
b. Τ = 26,2 N.m;    Τ = 5,4 N.m
c. Τ  = 37,8 N.m;    Τ  = 6,9 N.m
d. Τ  = 17,4 N.m;    Τ  = 3,5 N.m
1 2
1 2 M
ind máx. ind partida
ind máx. ind partida
ind máx. ind partida
ind máx. ind partida
Questão 5
Completo
Atingiu 3,00 de 3,00
Questão 6
Completo
Atingiu 3,00 de 3,00
Questão 7
Completo
Atingiu 3,00 de 3,00
Uma bobina quadrada de 3cm de lado composta por 2000 espiras está posicionada perpendicularmente a um campo
magnético uniforme de 0,5T. Ela é retirada em um movimento perpendicular ao campo magnético para uma região
em que não há campo magnético. Para que a tensão induzida na bobina seja de 3,0 V, a bobina deve ser retirada para
a região sem a presença do campo magnético em um intervalo de tempo de:
Escolha uma opção:
a. 0,30 s
b. 0,10 s
c. 0,25 s
d. 0,20 s
Um gerador síncrono trifásico de 220 V de linha e 60 Hz, ligado em Y e de seis polos, tem uma reatância síncrona por
fase de 0,6 Ω.
· Considere que a corrente de campo foi ajustada de modo que a tensão de terminal (tensão de linha) seja 220 V a
vazio.
· Considere como desprezível a resistência de armadura.
Marque a opção que representa, respectivamente, a velocidade de rotação e a tensão de linha desse gerador para
uma carga de 50 A e FP 0,7 adiantado:
Escolha uma opção:
a. n  = 1200 rpm; V  = 260,14 V
b. n = 1200 rpm; V = 179,86 V
c. n  = 1200 rpm; V  = 104,20 V
d. n  = 1800 rpm; V  = 180,47 V
m T
m T
m T
m T
Um gerador síncrono trifásico de 380 V de linha e 60 Hz, ligado em Y e de quatro polos, tem uma reatância síncrona
por fase de 1,8 Ω.
·  Considere que a corrente de campo foi ajustada de modo que a tensão de terminal (tensão de linha) seja 380 V a
vazio.
·  Considere como desprezível a resistência de armadura.
·  Considere a carga nominal desse gerador de 30 A e FP 0,8 atrasado.
Marque a opção que representa a regulação de tensão para a máquina operando com carga nominal:
Escolha uma opção:
a. RT = -15,2%
b. RT = 4,7%
c. RT = 20,1%
d. RT = 27,6%
Questão 8
Completo
Atingiu 0,00 de 3,00
Questão 9
Completo
Atingiu 3,00 de 3,00
Assinale a alternativa CORRETA sobre as máquinas síncronas:
Escolha uma opção:
a. Se uma máquina síncrona for girada com velocidade de rotação superior à velocidade síncrona, esta máquina
irá operar como um gerador.
b. Um motor síncrono não é capaz de produzir conjugado líquido durante a partida, por isso, métodos de partida
como: Partida estrela-triângulo e partida com autotransformador devem ser utilizadas.
c. Em um motor síncrono ao aumentar a corrente de campo aumenta-se o valor da tensão induzida na armadura
e como a tensão nos terminais não se altera, teremos um fator de potência cada vez menos indutivo e em seguida
cada vez mais capacitivo.
d. Quando a carga aplicada a um motor síncrono é aumentada, seu escorregamento tende a aumentar. Dessa
forma o conjugado induzido aumenta e se igualar ao conjugado da carga.
Um motor de indução trifásico, conectado em Y, com quaro polos, 40 HP, 480 V, 60 Hz, movimenta uma carga que
requer um conjugado de 138 N.m a 1760 RPM. Nestas condições as perdas do motor são conhecidas como:
· Perdas no cobre do estator = 1400,0 W;
· Perdas no cobre do rotor = 587,8 W;
· Perdas rotacionais (A e V) = 400,0 W;
Para estas condições, marque a opção que representa corretamente a potência transferida pelo entreferro:
Escolha uma opção:
a. 23853 W
b. 26422 W
c. 25434 W
d. 22889 W
Questão 10
Completo
Atingiu 3,00 de 3,00
Questão 11
Completo
Atingiu 3,00 de 3,00
A bobina de espira simples que está girando no campo magnético uniforme mostrado na figura a seguir, possui as
seguintes características:
B = 1,2 T para a direita
l = 0,6 m
r = 0,5 m
ω = 754 rad/s
Marque a opção que representa, respectivamente, a tensão total induzida nessa espira girante e a frequência da
tensão produzida:
Escolha uma opção:
a. e  = 740,3 sen (754t) v;    120 Hz
b. e  = 271,4 sen (377t) v;    60 Hz
c. e  = 135,7 sen (377t) v;    60 Hz
d. e = 542,9 sen (754t) v;    120 Hz
m
ind
ind
ind
ind
Em relação aos motores elétricos, analise as afirmações e assinale a alternativa que aponta a(s) correta(s).
I. Os motores assíncronos de rotor bobinado, devido a possibilidade do ajuste da resistência do rotor, tornam-se úteis
para partidas pesadas (elevada inércia). Aumentar a resistência do rotor permite limitar a corrente de partida e
manter um alto conjugado de partida.
II. Os motores síncronos com rotor do tipo gaiola de esquilo são empregados em qualquer aplicação industrial, devido
a sua construção robusta e simples, além de ter a solução mais econômica, tanto em termos de motores como de
comando e proteção.
III. Os motores assíncronos possuem velocidade constante e proporcional com a frequência da rede. Os polos do rotor
seguem o campo girante imposto ao estator pela rede de alimentação.
Escolha uma opção:
a. Apenas II e III
b. Apenas III
c. Apenas I
d. I, II e III
Questão 12
Completo
Atingiu 3,00 de 3,00
A bobina de espira simples que está girando no campo magnético uniforme mostrado na figura a seguir, possui as
seguintes características:
B = 1,8 T para a direita
l = 0,5 m
r = 0,5 m
ωm = 377 rad/s
Suponha que um resistor de 5 Ω seja ligado como carga nos terminais da bobina. Marque a opção que representa,
respectivamente, o valor e o sentido do conjugado induzido nessa espira girante:
Escolha uma opção:
a. Τ = 30,5 (1 - cos 754t) N.m;    Sentido horário
b. Τ  = 42,8 sen 377t N.m;    Sentido horário
c. Τ  = 15,2 (1 - cos 377t) N.m;    Sentido anti-horário
d. Τ  = 56,5 (1 - cos 754t) N.m;    Sentido  anti-horário
ind
ind
ind
ind
Questão 13
Completo
Atingiu 3,00 de 3,00
A figuraa seguir mostra um motor CC de dois polos com 16 bobinas no rotor e 20 espiras por bobina. O fluxo dessa
máquina é 0,1 Wb.
Se esse motor for ligado a uma bateria de 24 Vcc e receber uma corrente de 20 A, marque a opção que representa,
respectivamente, o conjugado induzido no motor e a velocidade em regime permanente. (Despreze as perdas no
cobre da armadura).
Escolha uma opção:
a. Τ  = 157,9 N.m;    ω  = 25,8 rad/s
b. Τ  = 78,1 N.m;    ω  = 42,6 rad/s
c. Τ = 203,7 N.m;    ω = 2,3 rad/s
d. Τ  = 248,4 N.m;    ω  = 2,9 rad/s
ind m
ind m
ind m
ind m
Questão 14
Completo
Atingiu 3,00 de 3,00
Um núcleo de duas pernas está mostrado na figura a seguir:
O enrolamento da perna esquerda do núcleo tem 600 espiras e o enrolamento da perna direita do núcleo tem 200
espiras. As bobinas são enroladas nos sentidos mostrados na figura. Assuma que a permeabilidade relativa do
material do núcleo é: μ = 1400.
Considerando as dimensões mostradas, marque a opção que representa o fluxo magnético no núcleo para as
correntes: i = 0,4 A  e i = 2,5 A:
Escolha uma opção:
a. 6,53 mWb
b. 8,86 mWb
c. 17,41 mWb
d. 11,27 mWb
r
1 2
Questão 15
Completo
Atingiu 3,00 de 3,00
Questão 16
Completo
Atingiu 0,00 de 3,00
Considere a máquina linear CC mostrada na figura a seguir:
Marque a opção que representa corretamente a operação desta máquina em regime permanente caso seja aplicada
uma força na barra de 50 N para a direita.
Escolha uma opção:
a. Opera como motor: i = 20 A;   e = 240V;  v = 96 m/s;
b. Opera como motor: i = 20 A;   e  = 260V;  v = 104 m/s;
c. Opera como motor: i = 50 A;   e  = 275V;  v = 110 m/s;
d. Opera como motor: i = 50 A;   e  = 225V;  v = 90 m/s;
ind
ind
ind
ind
Uma máquina síncrona de 12 polos opera a 50 Hz. O valor da velocidade síncrona dessa máquina é:
Escolha uma opção:
a. 600 rpm
b. 500 rpm
c. 250 rpm
d. 720 rpm
Questão 17
Completo
Atingiu 3,00 de 3,00
Assinale a alternativa CORRETA sobre os motores para aplicações especiais:
Escolha uma opção:
a. Um motor de relutância, por se tratar de um motor síncrono, não é capaz de produzir conjugado líquido na
partida. No entanto, durante a partida, as correntes induzidas que surgem no rotor produzem o conjugado de
partida.
b. Um motor de passo pode ter o seu tamanho de passo alterado simplesmente ajustando o tempo de duração
dos pulsos na entrada do sistema de controle.
c. Um motor de histerese é um motor que tende a perseguir o campo magnético girante, no entanto, a velocidade
do rotor nunca irá atingir de fato a velocidade síncrona, pois neste motor o conjugado depende exclusivamente do
escorregamento.
d. Um motor CC sem escovas necessita de um sensor para indicar a posição do rotor, de forma que, o sistema de
controle seja capaz de ligar e desligar bobinas no momento correto, mantendo o conjugado e rotação do motor.
Questão 18
Completo
Atingiu 3,00 de 3,00
A figura a seguir mostra uma espira simples girando entre as faces curvadas de dois polos e está conectada a uma
bateria, um resistor e uma chave.
A espira está encaixada em uma ranhura do rotor. O rotor ferromagnético, juntamente com a face curvada dos polos,
propicia um entreferro de ar com largura constante entre o rotor e o estator. As dimensões físicas e características
dessa máquina são:
r = 1,4 m;    l = 2,1 m
R = 0,25 Ω;    B = 0,48 T;    V = 127 V
Marque a opção que representa, respectivamente, a velocidade angular a vazio e a velocidade angular quando uma
carga de 20 N.m é aplicada ao eixo do rotor.
Escolha uma opção:
a. ω = 45,0 rad/s;    ω = 44,4 rad/s
b. ω  = 88,1 rad/s;    ω  = 37,3 rad/s
c. ω  = 58,2 rad/s;    ω  = 43,1 rad/s
d. ω  = 15,9 rad/s;    ω  = 14,7 rad/s
B
m vazio m carga
m vazio m carga
m vazio m carga
m vazio m carga
Questão 19
Completo
Atingiu 3,00 de 3,00
Questão 20
Completo
Atingiu 3,00 de 3,00
Considere um motor de indução trifásico com rotor do tipo gaiola de esquilo, com potência nominal de 25 HP, conexão
estrela, 220 V, 6 polos, 60Hz. Para que este motor opere com escorregamento igual a 3%, seu eixo deverá girar na
velocidade:
Escolha uma opção:
a. 752 rpm
b. 1164 rpm
c. 360 rpm
d. 1746 rpm
Um gerador síncrono trifásico de 440 V de linha e 60 Hz, ligado em Y e de quatro polos, tem uma reatância síncrona
por fase de 1,2 Ω.
·  Considere que a corrente de campo foi ajustada de modo que a tensão de terminal (tensão de linha) seja 440 V a
vazio.
·  Considere como desprezível a resistência de armadura.
·  Considere que as perdas por atrito e ventilação desse gerador são de 1,1 kW.
·  Considere que as perdas do núcleo desse gerador são de 0,8 kW.
·  Considere a carga nominal desse gerador de 30 A e FP 0,8 atrasado.
Marque a opção que representa, respectivamente, a eficiência desse gerador e o conjugado que deve ser aplicado ao
eixo da máquina operando com a carga nominal:
Escolha uma opção:
a. η = 92,8%;    Τ  = 71,3 N.m
b. η = 85,3%;    Τ  = 121,7 N.m
c. η = 89,7%;    Τ = 98,2 N.m
d. η = 79,8%;    Τ  = 100,5 N.m
ap
ap
ap
ap
Manter contato
 RA (33) 99986-3935
 secretariaead@funec.br
 
 Baixar o aplicativo móvel.
tel:RA (33) 99986-3935
mailto:secretariaead@funec.br
https://www.facebook.com/caratingaunec
https://twitter.com/caratingaunec
https://download.moodle.org/mobile?version=2019052001.02&lang=pt_br&iosappid=633359593&androidappid=com.moodle.moodlemobile
