Tópico 2 – A origem do campo magnético 249
A origem do campo magnético
Bloco 1
Tópico 2
1. Introdução
Já conhecemos as origens dos campos gravita-
cional e eletrostático: uma massa cria um campo
gravitacional, e uma carga elétrica estacionária cria
um campo eletrostático.
Vamos, agora, estudar a origem do campo mag-
nético.
Em 1820, o dinamarquês Hans Christian Oers-
ted (1777-1851), professor de Física da Universidade
de Copenhague, mostrou experimentalmente que os
fenômenos elétricos e os magnéticos não eram tão
independentes como se supunha até então. Oersted
descobriu que um fio percorrido por corrente elétri-
ca, colocado nas proximidades de uma bússola, era
capaz de provocar desvio na agulha magnética. Des-
sa maneira, comprovou-se a ligação existente entre
eletricidade e magnetismo.
Hans Christian
Oersted, físico
dinamarquês,
que muito
contribuiu para o
desenvolvimento do
Eletromagnetismo e
de suas aplicações
tecnológicas.
H
u
lt
o
n
 A
rc
h
iv
e/
G
et
ty
 I
m
ag
es

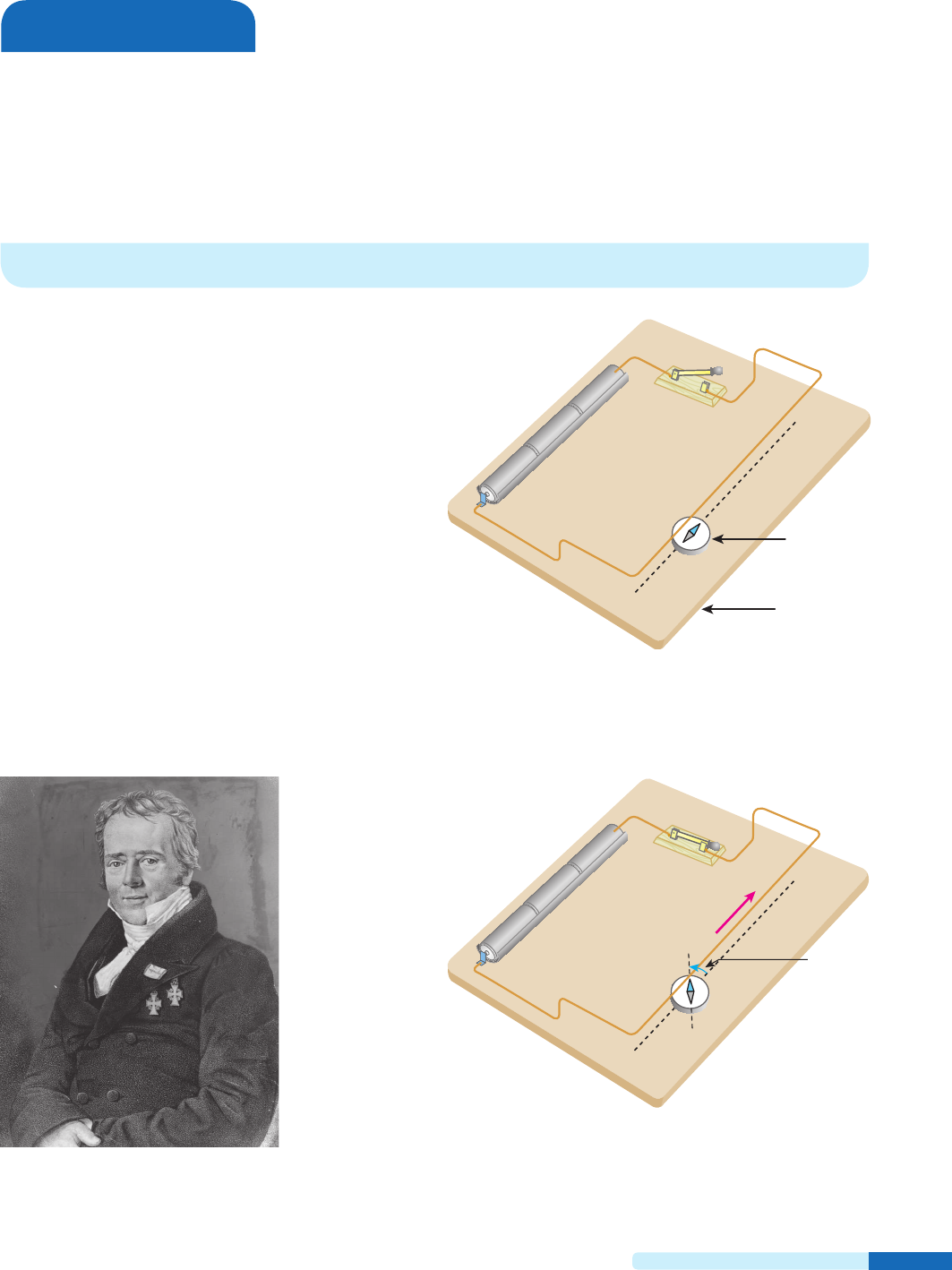

Na figura, a agulha da bússola já se estabilizou na
direção norte-sul. A chave está aberta e, portanto, não
circula corrente no fio condutor AB (de cobre), disposto
paralelamente à agulha e acima dela.
A
N
S
Chave
Pilhas
B
Madeira
Bússola
+
–
As três figuras a seguir ilustram a experiência
de Oersted:
Fechando-se a chave, o condutor AB é percorrido por uma
corrente i, no sentido indicado. A agulha sofre um desvio,
estabilizando-se numa direção diferente da anterior.
Abrindo-se a chave, a agulha volta a se estabilizar na
direção norte-sul.
A
N

S
B
+
–
Desvio
i
TF3-249_275_P3T2_5P.indd 249 20/08/12 13:23
Parte III – Eletromagnetismo250
Para interpretar o resultado desse experimento,
é preciso lembrar que a agulha da bússola se esta-
biliza na direção do campo magnético no local em
que ela se encontra, com seu polo norte magnético
apontando no sentido desse campo.
Na primeira das três figuras, a agulha estava ali-
nhada com o campo magnético da Terra. Nas outras
duas figuras, porém, a agulha se estabilizou em di-
reções diferentes, alinhando-se, portanto, com um
campo magnético diferente do da Terra.
Constata-se, então, que a corrente elétrica no
fio AB criou um campo magnético que, compos-
to com o da Terra, produziu um campo magnético
resultante, com o qual a agulha passou a se alinhar.
Portanto:
Cargas elétricas em movimento, ou seja, cor-
rentes elétricas, criam um campo magnético na
região do espaço que as circunda, sendo, portan-
to, fontes de campo magnético.
Neste momento, podemos questionar a origem
do campo magnético de um ímã.
Para um ímã produzir seu campo magnético, ele
não precisa ser ligado a uma pilha ou a uma bateria,
ou seja, não precisamos fazer uma corrente elétrica
passar por ele.
Do ponto de vista clássico, a causa do campo
magnético de um ímã, entretanto, continua sendo
correntes elétricas: são pequeníssimas correntes de-
vidas ao movimento dos elétrons dos átomos que
constituem o ímã, como veremos no item 5 deste
Tópico.
Notas:
-
père mostrou, também experimentalmente, que um fio
de cobre enrolado em forma de hélice cilíndrica, chama-
do solenoide, produzia externamente os mesmos efeitos
que um ímã em forma de barra reta, quando nesse fio era
estabelecida uma corrente elétrica.
determinado referencial cria, nesse referencial, um cam-
po elétrico E, por estar eletrizado, e um campo magnéti-
co B, por estar eletrizado e em movimento.
Réplica do equipamento usado por Oersted em seu experimento.
D
K
 L
im
it
ed
/C
o
rb
is
/L
at
in
st
o
ck
Faça você mesmo
Invertendo o sentido da corrente, a agulha sofre um desvio no
sentido oposto.
A
N
S
B
–
+
Desvio
i
Corrente elétrica gera campo magnético
Coloque a bússola construída no experimento proposto no “Faça você mesmo”
do Tópico 1 em um recipiente de vidro, plástico ou alumínio, e enrole nele um fio de
cobre esmaltado, dando várias voltas, como mostra a figura. Coloque água no reci-
piente, de modo que o pedaço de isopor (com a agulha imantada) fique próximo do
fio de cobre. Posicione o recipiente de tal forma que a agulha fique alinhada com o
fio de cobre sobre ela.
Raspe as pontas (1) e (2) do fio de cobre para retirar o esmalte isolante que existe nele. Em seguida, ligue as pon-
tas aos terminais de uma pilha comum e observe o desvio da agulha imantada. Esse desvio comprova o surgimento
de um campo magnético criado pela corrente elétrica que passa pelo fio.
Obviamente, você pode realizar um experimento equivalente a este, usando uma outra bússola qualquer.
Fio de cobre(2)
(1)
TF3-249_275_P3T2_5P.indd 250 20/08/12 13:23
Tópico 2 – A origem do campo magnético 251
2. Campo magnético gerado por um fio
retilíneo muito longo (infinito)
Linhas de indução
Na prática, quando nos referimos a “fio muito lon-
go” ou “fio infinito”, estamos considerando as regiões
próximas do fio e bem afastadas de suas extremidades.
A figura a seguir sugere um experimento em que
será gerado um campo magnético supostamente in-
tenso o suficiente para podermos ignorar o campo
magnético da Terra.
Um fio retilíneo AB perfura uma placa, de pape-
lão, madeira ou plástico, perpendicularmente. Esse
fio está ligado a um gerador, capaz de produzir nele
uma corrente elétrica de grande intensidade i.
Placa
A
B
i
Gerador
+
–
Observamos que as linhas de indução desse
campo são circunferências dispostas em um plano
perpendicular ao fio, todas com centro nesse fio.
Para descobrir o sentido dessas linhas de indu-
ção, usamos uma bússola, em vez de limalhas de fer-
ro. Deslocamos a bússola sobre a placa, mantendo-a
sempre à mesma distância do fio. Observe, na ilus-
tração a seguir, os posicionamentos da agulha.
i
Se pulverizarmos limalha de ferro sobre a placa,
poderemos observar a configuração das linhas de
indução do campo magnético gerado pelo fio.
R
ic
h
ar
d
 M
eg
n
a/
Fu
n
d
am
en
ta
l P
h
o
to
g
ra
p
h
s
Padrão do campo magnético gerado pela corrente
elétrica em um fio retilíneo. Cada partícula de ferro
comporta-se como uma minúscula agulha imantada.
Lembrando que a agulha se alinha com o vetor B,
criado pelo fio, com seu polo norte magnético apon-
tando no sentido de B, descobrimos a orientação das
linhas de indução indicada na figura A:
i
Linhas de
indução
Figura A
B
O vetor B é, em cada ponto, tangente a uma linha
de indução e tem o sentido indicado por ela.
Regra da mão direita envolvente.
Na figura B, observamos uma regra prática para
orientar as linhas de indução: a regra da mão direi-
ta envolvente.
Para aplicar essa regra, “segure” o fio com a mão
direita, de modo que seu dedo polegar aponte no
sentido da corrente elétrica i, como mostra a figura.
Os outros dedos darão, automaticamente, o sentido
das linhas de indução.
i
Figura B
Mão direitaB
TF3-249_275_P3T2_5P.indd 251 20/08/12 13:23
