Questão 1/10 - Eletrônica Analógica

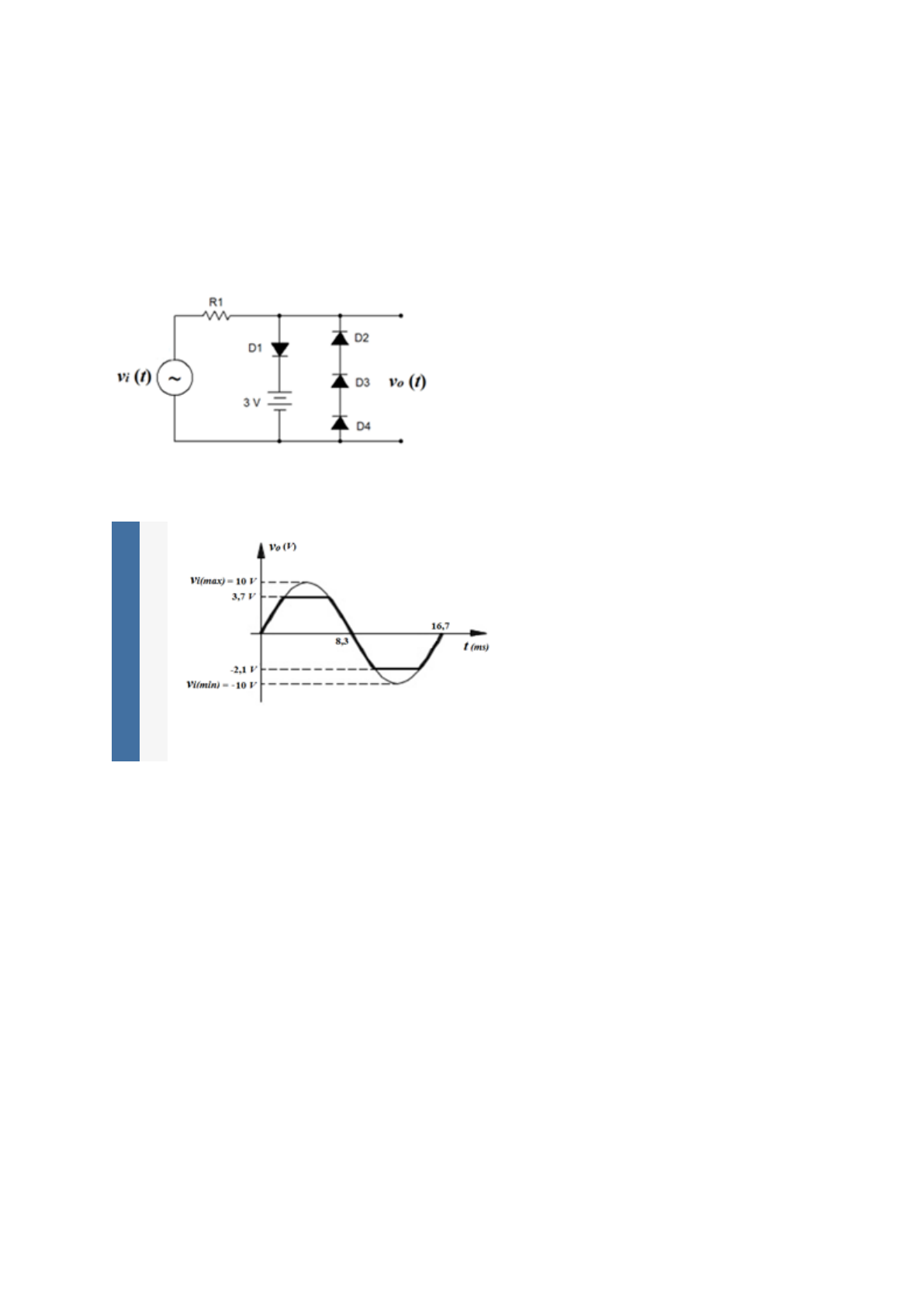

Para o circuito limitador apresentado na figura a seguir considere que os diodos D1 a D4
são de silício (VD = 0,7 V), vi (t) = 10.sen(376,8 t) [V] e o resistor R1 é de 10Ohms.
Sem considerar a escala dos gráficos, qual o que melhor representa a forma de onda do
sinal de saída vo (t)?
Nota: 10.0
A
Você assinalou essa alternativa (A)
Você acertou!
B
C
D
E
Questão 2/10 - Eletrônica Analógica
Os diodos zener são usados em inúmeros circuitos tais como reguladores de tensão,
circuitos de proteção e circuitos que precisem de uma referência de tensão que não seja
afetada (ou seja fracamente afetada) pela temperatura. O circuito da figura representa um
sistema de proteção. Em condições normais de funcionamento a tensão de entrada varia
entre 0 e 30V.
Definir a tensão do zener de proteção e o valor da corrente do fusível U1, sendo que a
tensão na entrada pode atingir 100V (sobrepico de tensão - transitório), a tensão na carga
(RL) não pode ultrapassar 6V e a corrente reversa que o zener suporta é de 1,5A.
Nota: 10.0
A Tensão de zener VZ = 6V, corrente do fusível 1,5A.
B Tensão de zener VZ = 4V, não precisa de fusível.
C Tensão de zener VZ = 5,5V, não precisa de fusível.
D Tensão de zener VZ = 6,5V, corrente do fusível 2A.
E Tensão de zener VZ = 5,5V, corrente do fusível 1,4A.
Você assinalou essa alternativa (E)
Você acertou!
Questão 3/10 - Eletrônica Analógica
Todos os circuitos eletrônicos precisam de uma fonte de alimentação que forneça tensão e
corrente contínuas. A fonte está constituída por um transformador redutor que reduz a
tensão da rede de alimentação a valores compatíveis com a tensão necessária para
alimentar o equipamento eletrônico. O circuito de entrada da fonte de alimentação é um
retificador com diodos. Existem dois tipos de retificadores: de meia onda e de onda
completa. O de onda completa pode ser com 2 diodos ligados à saída de um transformador
com tomada central (ponto médio), ou com 4 diodos em ponte ligados a um transformador
com saída simples.
O mais usado é o circuito em ponte pelas seguintes razões:
Nota: 10.0
A A saída é sempre positiva (tanto no semiciclo positivo da entrada quanto no
negativo).
B A tensão de pico inverso suportada pelos diodos da ponte é a metade da suportada
pelos diodos do circuito com 2 diodos.
C O transformador com saída simples é mais barato que o transformador com tap
central.
D A tensão eficaz é praticamente a mesma que a do retificador com 2 diodos.
E Todas as opções anteriores.
Você assinalou essa alternativa (E)
Você acertou!
Questão 4/10 - Eletrônica Analógica
Todos os sistemas eletrônicos dependem de materiais semicondutores. O silício é o material
semicondutor mais abundante na natureza. Mas para poder ser usado para a fabricação de
dispositivos eletrônicos deve ser dopado com impurezas (átomos de outros elementos
químicos). O silício puro deve ser contaminado para formar as junções p-n responsáveis
pelas funcionalidades de todos os dispositivos eletrônicos.
Considerando as características de uma junção p-n qual das seguintes afirmações é
verdadeira?
Nota: 10.0
A Os semicondutores têm portadores livres que permitem a condução de corrente em
qualquer circunstância.
B Os mecanismos de condução de corrente numa junção p-n são difusão e deriva.
Você assinalou essa alternativa (B)
Você acertou!
C Os elétrons de condução são a ausência de lacunas.
D Uma junção p-n polarizada reversa permite circulação de corrente no circuito.
E A barreira de potencial da junção aumenta com a polarização direta.
Questão 5/10 - Eletrônica Analógica
O diodo do circuito é ideal:
Determine o valor da tensão (V) e da corrente (I) no sentido convencional.
Nota: 10.0
A V=5V, I=0,25mA
Você assinalou essa alternativa (A)
Você acertou!
B V=5V, I=2,5mA
C V=2,5V, I=0,25mA
D V=3V, I=0,3mA
E V=3V, I=1,5mA
Questão 6/10 - Eletrônica Analógica
Considere o circuito a seguir com os diodos ideais e com as entradas A, B, C e D podendo
assumir somente os valores de tensão de 5 V (nível lógico 1) e 0 V (nível lógico zero).
Determine a expressão lógica booleana para a saída Y.
Nota: 10.0
A
B
C
D
Você assinalou essa alternativa (D)
Você acertou!
E
Questão 7/10 - Eletrônica Analógica
Para o circuito da figura:
Considerando a segunda aproximação do diodo, determine o valor aproximado da tensão
da fonte Vi para produzir uma corrente ID = 9,5 mA no diodo D (diodo de silício).
Nota: 10.0
A 10,93V
B 9,28V
Você assinalou essa alternativa (B)
Você acertou!
C 8,31 V
D 7,33 V
E 6,56 V
Questão 8/10 - Eletrônica Analógica
O inversor lógico de uma placa de circuitos digitais, com tecnologia TTL, deve acionar o
relé, como mostrado na figura a seguir. Deseja-se especificar um transistor bipolar para
fazer a conexão entre o inversor lógico e o relé.
Calcule o valor da resistência RC para que o relé seja acionado adequadamente, sem se
danificar, quando o inversor TTL estiver com a saída no estado lógico "1".
Nota: 10.0
A RC = 28 Ohms
Você assinalou essa alternativa (A)
Você acertou!
B 33 Ohms
C 25 Ohms
D 35 Ohms
E 10 Ohms
Questão 9/10 - Eletrônica Analógica
Um circuito foi projetado para operar em determinadas condições, onde VGS = 0V. Porém
devido a uma alteração no circuito a tensão de porta foi modificada para -1 V.
Qual a tensão dreno-fonte da nova configuração?
Nota: 10.0
A 1,43V
Você assinalou essa alternativa (A)
Você acertou!
B 1,57V
C 1,02V
D 0V
E 2,03V
Questão 10/10 - Eletrônica Analógica
Considerando o circuito a seguir.
Qual será a impedância de entrada em contínua (ZiCC), se a temperatura cujo circuito está
exposto é de 100 °C? Utilize os seguintes valores na sua análise:IGSS=20nA, VGS = 12V.
Nota: 10.0
A 550 MOhms
B 680 MOhms
C 700 MOhms
D 600 MOhms
Você assinalou essa alternativa (D)
Você acertou!
E 580 MOhms
