UNIDADE 1
1. Projetos de circuitos eletrônicos envolvem uma gama de componentes de diversas aplicações e características. A escolha correta do componente é muito importante para a eficiência e confiabilidade do projeto. No ramo da eletrônica, são disponibilizados no mercado diversos modelos e características peculiares de componente para componente. No caso dos diodos de silício, ao se criar um circuito, em muitas ocasiões é necessário que se trabalhe com dispositivos ideais e, posteriormente, adequar a um modelo real. No caso de diodos ideais, qual é a tensão direta equivalente nesse dispositivo?
Gabarito da questão:
0,7 V

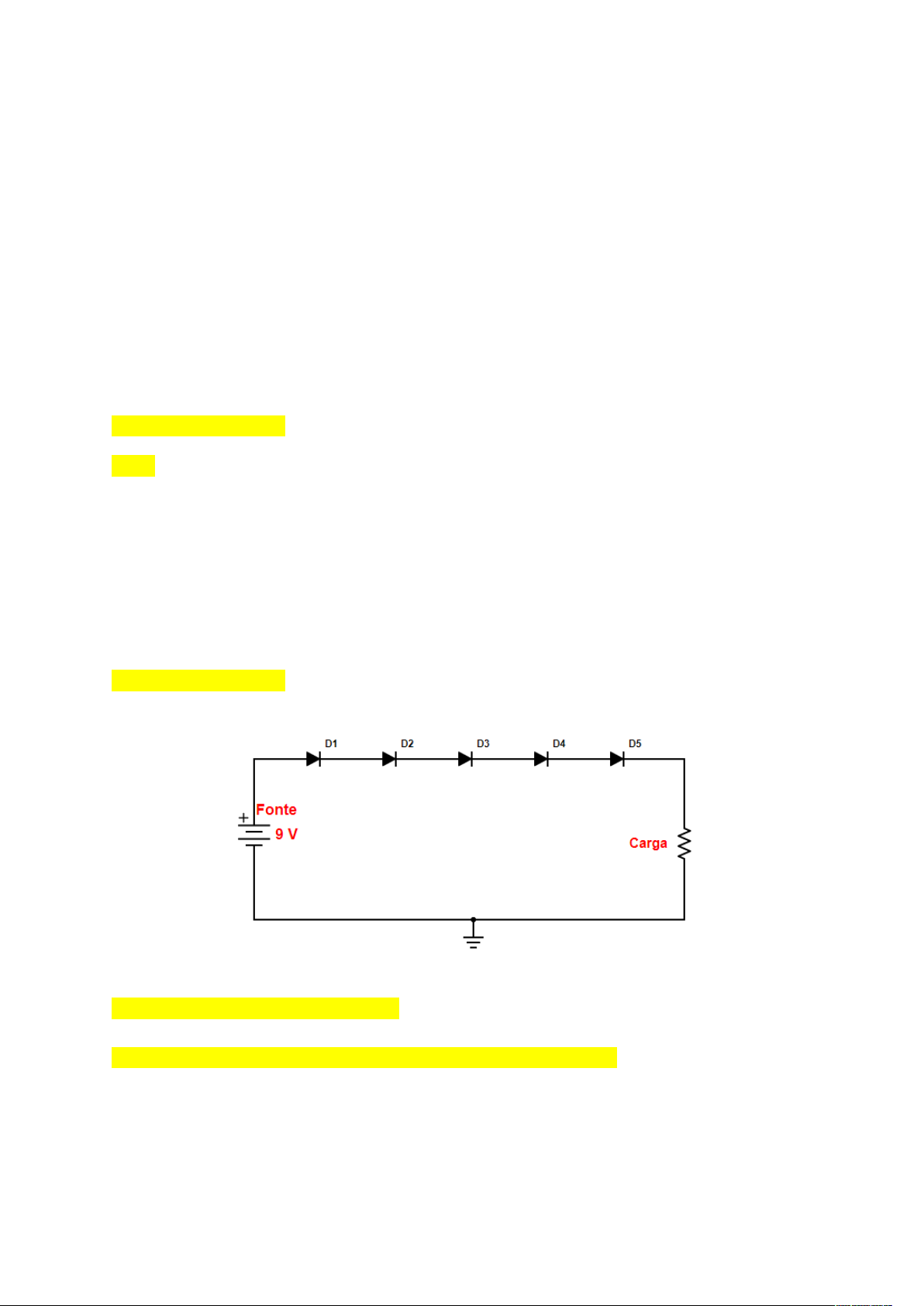

2. Imagine que você foi contratado(a) como projetista eletrônico de uma grande construtora. Seu primeiro desafio é desenvolver um circuito eletrônico para detonar uma bomba de demolição de antigas edificações. Sabe-se que o dispositivo detonador apenas funciona com uma faixa de tensão de 4 a 6 V. De acordo com o circuito apresentado a seguir e considerando todos os diodos de silício, responda: qual a tensão na carga? O detonador irá funcionar?
Gabarito da questão:
Tensão na carga = 9 – 3,5 = 5,5 V.
 Sim, irá funcionar, pois a tensão na carga está entre 4 e 6 V.
3. Para o circuito a seguir, sabe-se que R1 = 24 Ω e considere-se D1 um diodo de silício e D2 um diodo de germânio. Calcule a tensão, a corrente e a potência no resistor.
Gabarito da questão:
Tensão no resistor = 20 – 0,7 – 0,6 = 18,7 V
Corrente no resistor = = 779,17 m A
Potência dissipada no resistor = 779,17 x 18,7 = 14,57 W
4. Um técnico eletroeletrônico de uma empresa que fornece sistemas de iluminação de jardim recebeu uma placa para fazer uma análise de garantia. A reclamação do cliente é que apenas duas lâmpadas estavam funcionando corretamente. Sendo assim, analise o circuito do equipamento mostrado na figura seguinte e pontue quais lâmpadas estão acendendo corretamente. Justifique o defeito das lâmpadas que não acendem.
Gabarito da questão:
Lâmpadas que estão funcionando = lâmpada 1 e lâmpada 3 estão funcionando corretamente.
Defeitos identificados são:
· Lâmpada 2 não funciona, pois o diodo D8 está reversamente polarizado.
· Lâmpada 4 não funciona, pois o diodo D4 está reversamente polarizado.
· Lâmpada 5 não funciona, pois D11, D5 e D4 estão reversamente polarizados.
