Atividade Prática
Nome Vitor Lenkner
RU 4553818
Experiencia 1: Retificador de meia onda

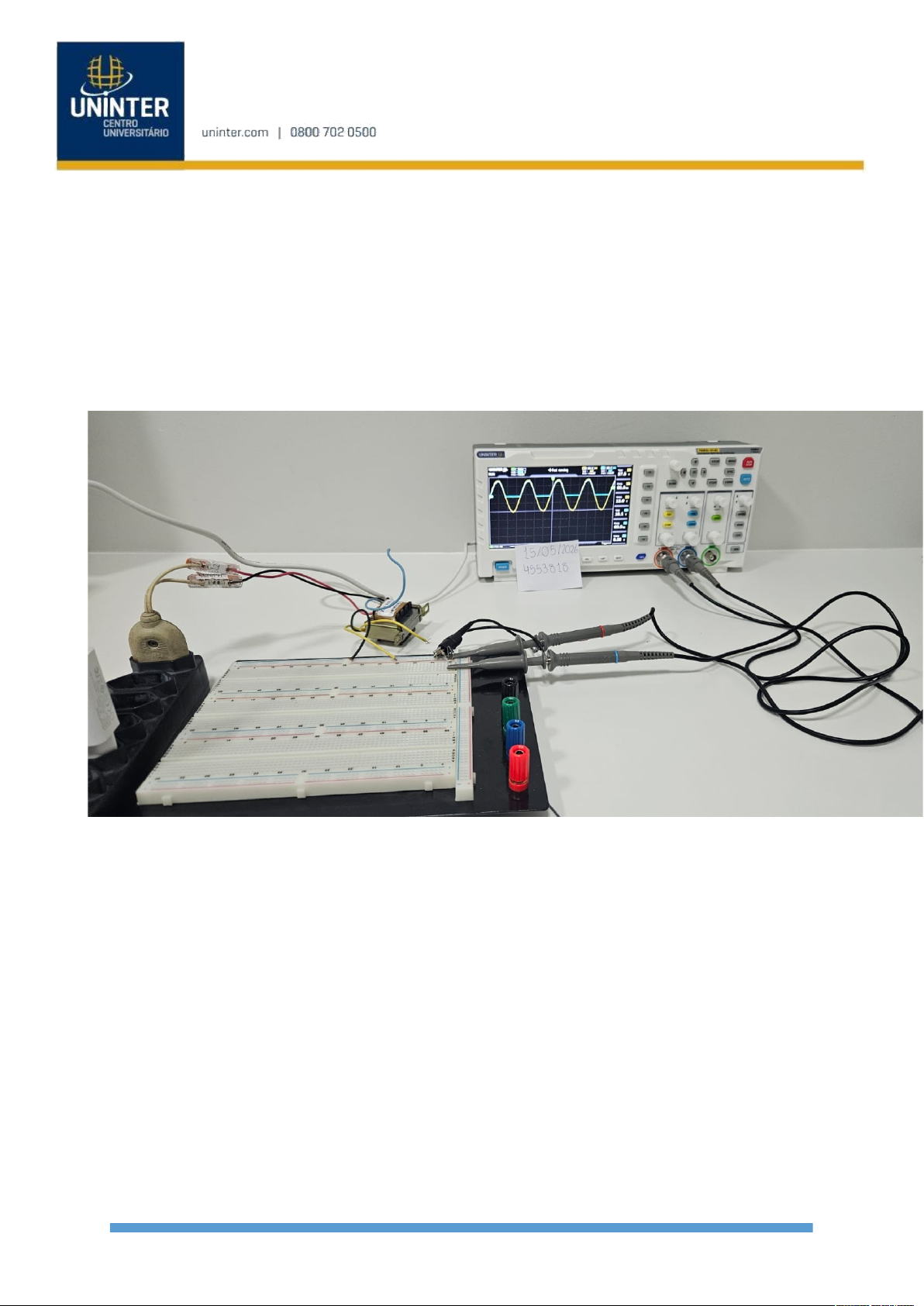

foto 1:circuito montado
Circuito da meia onda foi montado na protoboard com um Transformador, um diodo de 1n4004 e 1 Resistor de 10kohm.
O retificador de meia onda aproveita apenas uma metade da onda de corrente alternada aplicada na entrada, convertendo-a em corrente contínua na saída. Utilizando o osciloscópio, é possível observar que o circuito permite a passagem do semiciclo positivo da onda e bloqueia o semiciclo negativo.
Eletrônica Analógica
1
foto 2:
A forma de onda de saída apresentada no osciloscópio acontece porque o diodo do retificador de meia onda permite apenas a passagem do semiciclo positivo da tensão de entrada. Assim, a parte positiva da onda aparece na saída, enquanto a parte negativa é bloqueada, ficando próxima de 0 V. Por isso, o sinal de saída fica “cortado” nos semiciclos negativos.
Tabela 1:sinais de entrada e saída do retificador de meia onda
vi
Vo
22
0
-19
0
-8
0
-11
0
0
0
5
5
12
10
20
20,4
20,7
21
23,1
21,5
23,3
23,7
25,5
24,1
sas
aa
parâmetro
vi
vo
tensão pico a pico(v)
37.3
17.9
frequência
60 hz
60 hz
2
Experiencia 2: Retificador de onda inteira
No experimento foram utilizados dois diodos 1n4004 e um resistor de 10 k ohm montados na protoboard.
O retificador de onda completa aproveita os dois semiciclos da corrente alternada na entrada para gerar uma tensão contínua na saída. Com o auxílio do osciloscópio, é possível observar que tanto a parte positiva quanto a negativa da onda aparecem no lado positivo da saída, pois o circuito inverte o semiciclo negativo, resultando em uma tensão mais contínua e com menor variação.
Podemos perceber que no circuito retificador de meia onda a parte negativa da tensão foi bloqueada, permitindo apenas a passagem do semiciclo positivo da onda. Já no retificador de onda completa, os dois diodos atuam nos dois semiciclos da tensão alternada, fazendo com que tanto a parte positiva quanto a negativa apareçam na saída em forma positiva. Dessa maneira, a frequência do sinal de saída fica dobrada em relação à entrada.
	parâmetro
	vi(v)

	vo(v)
	Tensão pico a pico (v)
	35,3

	35,3
	Frequência(hz)
	60

	120
Eletrônica Analógica
3
Tabela 4:curva de transferência do retificador de onda inteira
	vi(v)
	vo(v)
	-12
	-12
	-10
	-10
	-8
	-8
	-5
	-5
	-1
	-1
	0
	0
	1
	1
	5
	5
	8
	8
	10
	10
	12
	12
	14
	14
	15
	15
Gráfico a partir da tabela 4:curva de transferência do retificador de onda inteira
Experiencia 3:Ampilificador Operaciol
Para o amplificador inversor vamos calcular o R1 e R2 de tal forma que no final iremos ter um ganho de tensão de Av=-2
A formula usada será Av=R2/R1
Para o amplificador não inversor vamos calcular o R1 e R2 de orma que no final tenheremos um ganho de tensão de Av=4
A formula que será usada para o amplificador não inverso é Av=1+R2/R1 Vamos adotar um resistor R1 de 1kOhm
Circuito inversor
Av=-r2/r1
-2=-r2/1
Av=2
Assim vamos usar para o resistor R1 =1kOhm e para o R2=2kOhm
Circuito nao inversor
Av=4
Av=1+r2/r1
4=1+r2/1
Av=3
Assim vamos usar também para o resistor R1=1kOhm e para o R2=3kOhm
6
7
Eletrônica Analógica
10
Com o osciloscópio podemos vizualizar o funcionamento dos circuitos e ver o ganho de tensão.
Calculando o ganho real da tensão
Não inversor Av =vo/vi Av=12/-4,7	Av=-2,55
Amplificador não inversor Av vo/vi Av=12/2,46 Av=4,87
	Inversor
	Não Inversor
	Av calculado
	Av medido
	Av calculado
	Av medido
	-4,7
	-3,2
	4,87
	3,53
Tabela 5:ganho de tensão dos amplificadores operacionais
Durante as práticas, observou-se uma pequena divergência entre os valores medidos e os calculados teoricamente. Essa variação ocorre porque os cálculos teóricos consideram componentes ideais e máxima precisão, enquanto na bancada real ocorrem perdas causadas por resistências de contato e conexões no circuito, gerando pequenas interferências. Apesar dessas variações práticas, os resultados medidos mantiveram-se muito próximos dos valores esperados, validando o experimento.
