Dentro de unidades de habitação um dos usos principais da energia elétrica é na conversão em luz. Para acionamento dos pontos de luz são utilizados interruptores. Quando desejamos ligar um ponto de luz apenas de um local na casa utilizamos o interruptor comum. Porém, quando é desejado acionar o ponto de luz de mais de um local da casa uma das soluções é utilizar interruptores paralelos ou até mesmo intermediários dependendo da quantidade de locais desejados para acionar um mesmo ponto de luz.
Sendo assim, explique os tipos de interruptores e seu modo de operação (do simples até o paralelo) e a partir desses tipos de ligação utilizada analise e descreva o funcionamento e a ligação de um sistema de interruptor onde são utilizados 2 interruptores paralelos e 1 interruptor intermediário para o acionamento de um ponto de luz.

Temos interruptores simples de uma seção, de duas seções, interruptores intermediários (Four-Way), interruptores paralelos (Three-Way).
O interruptor simples de uma seção: com apenas uma tecla, ele possui uma ligação interna simplificada e comanda uma única lâmpada ou conjunto de lâmpadas. O condutor fase está ligado ao interruptor e os condutores neutro e de retorno são ligados à lâmpada – um deles conecta a lâmpada ao condutor principal e o outro conecta ao interruptor.
Interruptor de duas seções: É um interruptor duplo, isto é, composto por duas teclas destinadas a comandar duas ou mais lâmpadas separadamente, porém de um mesmo ponto. O FIO FASE deve ser ligado de forma compartilhada nas duas seções de interruptores, o FIO NEUTRO, através de uma emenda de derivação, liga-se às lâmpadas. Para fechar esse circuito elétrico, liga-se uma lâmpada em cada interruptor através dos dois FIOS DE RETORNO.
Interruptor intermediário (Four-Way): deve ser ligado entre dois interruptores three way para funcionar corretamente e assim ampliando os pontos de acionamento das lâmpadas, possibilitando ter três ou mais pontos de acionamento de lâmpada ou grupo de lâmpada sendo acionados. Fazer a ligação dos interruptores também é bem simples, portanto, devemos ligar no borne central de um interruptor a outra ponta do cabo de retorno, enquanto isso no borne central do outro interruptor three way é ligado o cabo fase.
Interruptor Paralelo: Eles permitem ligar e desligar uma lâmpada ou grupo de lâmpadas, a partir de dois locais diferentes. Assim, sua utilização é comum em corredores e dormitórios, por exemplo. Nestes últimos, é frequente encontrar um interruptor próximo à porta de acesso e outro na cabeceira da cama. Ligação do interruptor paralelo: Passo 1: Ligação do fio cabo neutro no receptáculo. Segundo passo é ligue o cabo de fase no borne central do interruptor 1. Passo 2: ligação do cabo de fase no interruptor 1. Terceiro passo: é ligar o cabo 1 no borne superior do interruptor 1 e a outra ponta do cabo no borne superior do interruptor 2.

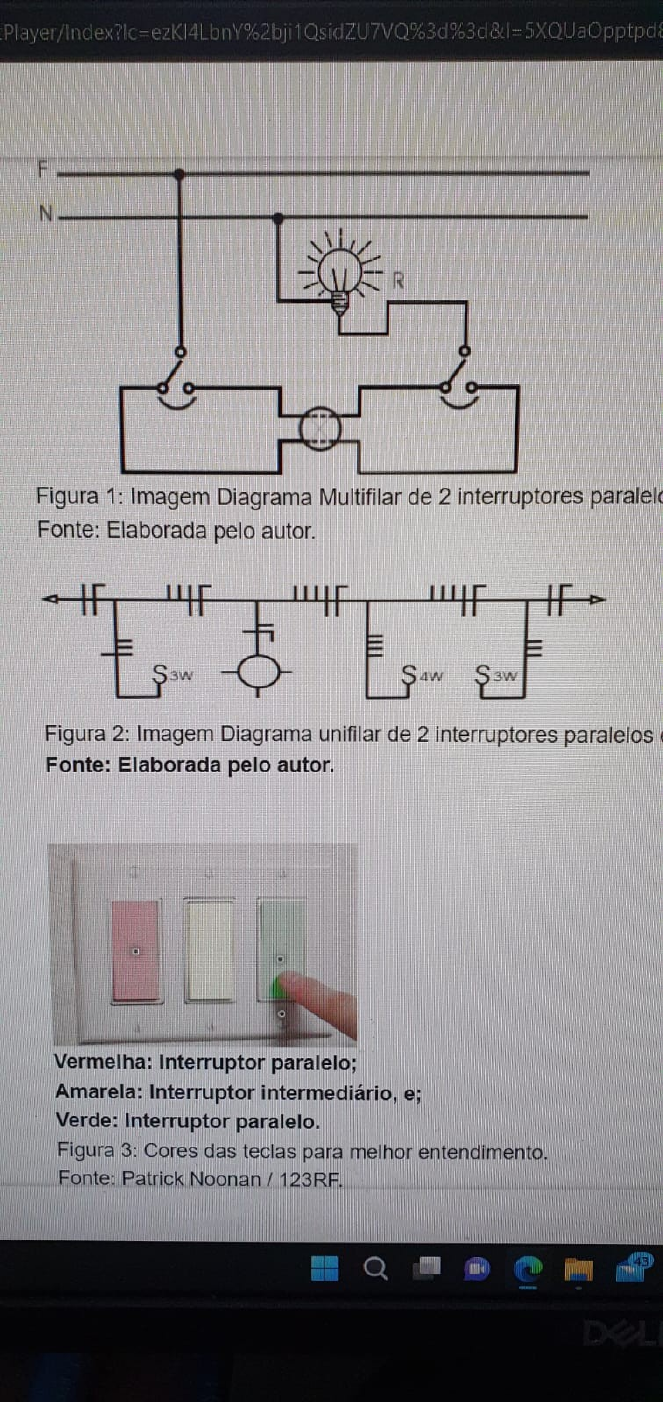

Como é feita a ligação de dois interruptores paralelos e um intermediário para o acionamento de uma lâmpada: O FASE liga-se ao primeiro interruptor paralelo (no conector central do interruptor) em seguida liga-se ao intermediário que vai para o outro interruptor paralelo (o conector central do outro interruptor entrega a ligação para a lâmpada) e segue para a lâmpada, o mesmo procedimento para o fio NEUTRO.
